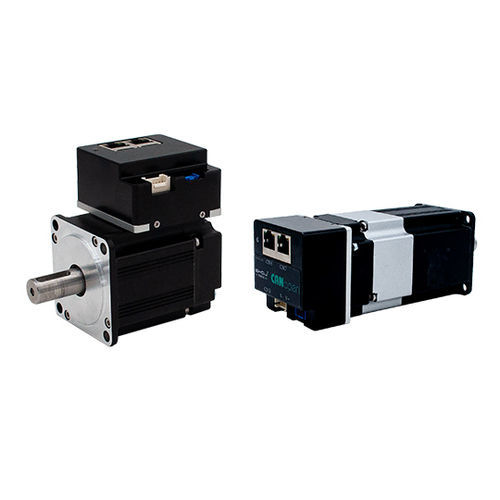

Серводвигатель DC BMD series

48 ВIP54высокий крутящий момент

Особенности: - Фотоэлектрический абсолютный энкодер на 17 и 23 бита, с высоким качеством и высокой отзывчивостью. - Скорость: Хорошие скоростные характеристики, номинальная скорость может достигать 3000 об/мин, максимальная скорость может достигать 6000 об/мин. - Адаптивность: Сильная устойчивость к перегрузкам, может выдерживать нагрузку в три раза превышающую номинальный крутящий момент, особенно подходит для случаев с мгновенными колебаниями нагрузки и требующих быстрого старта. - Стабильность: Плавная работа на низких скоростях, при низкоскоростной работе не возникает явления ступенчатой работы, как у шаговых двигателей. Подходит для случаев с высокими требованиями к скорости отклика. - Своевременность: Время динамического отклика при ускорении и замедлении двигателя короткое, обычно в пределах десятков миллисекунд. - Комфорт: Значительно снижены тепло и шум. Характеристики продукта: - Модель: BMD80AIS80-48-C02430-B2-5-1C - Напряжение (VAC): 48 - Ток (A): 20±10% - Крутящий момент (Nm): 2.4 - Вес (кг): Без тормоза - Длина корпуса (мм): 80 Технические характеристики двигателя: - Номинальное напряжение (V): 48 - Номинальная мощность (W): 750 - Номинальный ток (A): 20 ± 10% - Номинальный крутящий момент (N.m): 2.4 - Пиковый крутящий момент (N.m): 4.8 - Номинальная скорость (об/мин): 3000 ± 10% - Максимальная скорость (об/мин): 3200 ± 10% - Длина (L мм): 80 - Длина (L мм) + Длина вала (мм): 115 - Сопротивление линии (Ω): 0.08 ± 10% - Индуктивность линии (mH): 0.24 ± 20% - Момент инерции (кг·м²×10⁻⁴): 1.72 ± 10% - Коэффициент крутящего момента (Nm/A): 0.12 ± 10% - Количество пар полюсов ротора (P): 5 - Класс изоляции двигателя: Класс F - Уровень защиты: IP54 Протоколы связи: CANopen, EtherCAT Определения проводки: - Предоставлены таблицы проводки CANopen и EtherCAT для разъемов CN1, CN5, CN7, CN8, CN9, включая номера клемм, названия и функции (см. страницу продукта для подробных таблиц). Ключевые технические характеристики / спецификации: - Энкодер: Фотоэлектрический абсолютный энкодер на 17/23 бита - Номинальное напряжение: 48V - Номинальная мощность: 750W - Номинальный ток: 20A ±10% - Номинальный крутящий момент: 2.4 Nm - Пиковый крутящий момент: 4.8 Nm - Номинальная скорость: 3000 об/мин ±10% - Максимальная скорость: 3200 об/мин ±10% - Защита: IP54 - Изоляция: Класс F - Связь: CANopen, EtherCAT - Устойчивость к перегрузкам: до 3x номинального крутящего момента - Низкое тепло и шум - Динамический отклик: десятки миллисекунд
