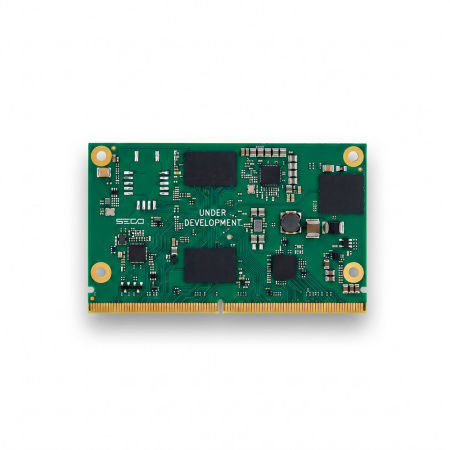

Компьютер на модуле SMARC® Rel. 2.1.1 SOM-SMARC-Dragonwing-IQ8

QualcommLVDSUSB 2.0

Обзор
Модуль SMARC® Rel. 2.1.1 с процессорами приложений Qualcomm® Dragonwing™ IQ8 для встроенных и краевых (edge) приложений. Предназначен для интеграции на совместимой картерной плате SMARC.

Ключевые характеристики

• CPU Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• AI Qualcomm® Hexagon™ Embedded NPU до 40 TOPS
• Память До 32GB LPDDR5/LPDDR5X, припаянная
• Связь 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet

Безопасность и ПО

• Встроенный Secure Boot для обеспечения целостности системы с первого запуска
• OTA-обновления для безопасного удалённого распространения ПО
• Мониторинг устройства
• Интеграция ОС на базе Yocto (Clea OS, Yocto Linux); совместимость с Arduino
• Поддержка Docker для контейнеризации приложений
• Безопасность: TPM 2.0 (SLB9678), соответствует FIPS 140-3

Видео и мультимедиа

• GPU: Adreno™ A623 до 877 MHz
• 2 независимых дисплея: DP 1.4 4K@120Hz; LVDS Single/Dual (макс. 1920x1200@60Hz) или DSI 4-lane 4K@120Hz (опция)
• MIPI-CSI: 1x 2-lane + 2x 4-lane с выделенным I2C
• Поддержка видео до 2x 4K@120Hz

Хранение и память

• UFS 3.1 Gen4 2-lane на плате до 1TB (boot device)
• SDIO интерфейс (boot device)
• До 32GB LPDDR5/LPDDR5X припаянной памяти

Связь и I/O

• Сеть: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: до 5x USB 2.0; опции 2x USB SS 5Gbps или 1x USB SS 10Gbps
• PCIe: 1x PCI-e x4 Gen4 или 2x PCI-e x2 Gen4 (опция)
• Аудио: 2x I2S
• Серийные порты: 2x 4-wire UART; 2x 2-wire UART
• Прочее: Boot SPI; SPI; QSPI; PMIC I2C (SMBus); I2C; 8x GPIO; JTAG; ACPI

Примечания по продукту
Модуль соответствует стандарту SMARC Rel. 2.1.1 и требует совместимой carrier-платы для полного доступа к I/O. Целевые приложения: промышленный edge computing, HMI, компьютерное зрение и выводы ИИ на периферии.

Технические характеристики

• Описание: SMARC® Rel. 2.1.1 module with Qualcomm® IQ8 Applications Processors
• CPU: Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• Память: До 32GB LPDDR5/LPDDR5X припаянной
• Графика: Adreno™ A623 GPU до 877MHz
• Видеo интерфейсы: DP 1.4 4K@120Hz; LVDS Single/Dual (макс. 1920x1200@60Hz) или DSI 4-lane 4K@120Hz (опция); 1x MIPI-CSI 2-lane; 2x MIPI-CSI 4-lane
• Разрешение видео: До 2x 4K@120Hz
• Массивное хранилище: UFS 3.1 Gen4 2-lane на борту до 1TB (boot); SDIO интерфейс
• Сеть: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: До 5x USB 2.0; опции SS
• PCI: 1x PCI-e x4 Gen4 или 2x PCI-e x2 Gen4 (опция)
• Аудио: 2x I2S
• Серийные порты: 2x 4-wire UART; 2x 2-wire UART
• Другие интерфейсы: Boot SPI; SPI; QSPI; PMIC I2C (SMBus); I2C; 8x GPIO; JTAG; ACPI
• Безопасность: TPM 2.0, SLB9678, соответствует FIPS 140-3
• Питание: +5VDC ±5%
• ОС: Clea OS, Yocto Linux; совместимость с Arduino
• Диапазон температур: Коммерческий 0°C до +60°C; Промышленный -40°C до +85°C
• Размеры: 82 x 50 mm
• Номер детали: PN-SOM-SMARC-IQ8
