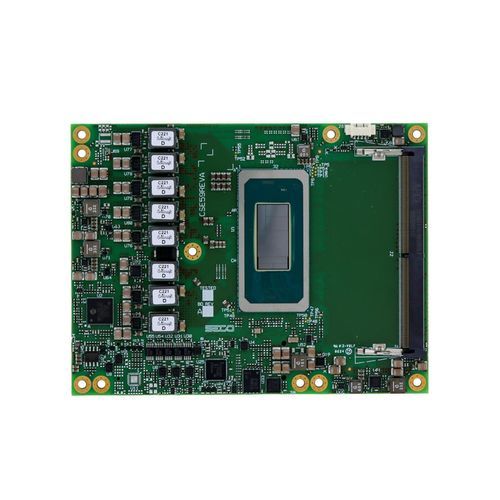

Компьютер на модуле COM Express PN-SOM-COMe-BT6-MTL

Intel® Core™ UltraIntel® Core™ Ultra 7 165HIntel® Core™ Ultra 7 155H

Обзор продукта
Базовый модуль COM Express® 3.1 Type 6 SOM-COMe-BT6-MTL с поддержкой семейства процессоров Intel® Core™ Ultra (Meteor Lake, варианты H и U). Предназначен для встраиваемых и промышленных приложений с требованием к графике и гибкому набору периферии.

Ключевые моменты

• CPU Поддержка процессоров Intel® Core™ Ultra (Meteor Lake) серий H и U.
• Графика Интегрированный Intel® Xe LPG до 8 Xe‑ядер (128 EU), поддержка до 4 независимых дисплеев.
• Память 2x DDR5 SO‑DIMM слота, DDR5‑5600 IBECC, до 64 ГБ.

Безопасность и соответствие

• Встроенный Secure Boot для защиты целостности системы при загрузке.
• Безопасные OTA‑обновления и удалённый мониторинг устройств (интеграция Clea).
• Поддержка Yocto и конструкция, ориентированная на соответствие стандартам (EN18031-1); документация по запросу.

Семейства процессоров и доступные SKU

• Meteor Lake-H (20/28/65 W): примеры Core™ Ultra 7 165H (vPro), 155H; Core™ Ultra 5 135H (vPro), 125H.
• Meteor Lake-U (12/15/28 W): примеры Core™ Ultra 7 165U (vPro), 155U; Core™ Ultra 5 135U (vPro), 125U.

Основные характеристики

• Видео: 3x DDI (DP/HDMI), 1x eDP или LVDS 18/24 бит (опция завода), 2x MIPI CSI (опция завода).
• Разрешение: HDMI до 8K@60 (HDMI 2.1); DP 2.1 до 8K@60 / 5K@120; eDP 1.4b до 4K@120 HDR; макс. 4x4K@60Hz.
• Хранилище: опциональный NVMe на плате (PCIe x4) до 512 ГБ; до 2x SATA Gen3.2 (альтернатива завода).
• Сеть: 1x NBase-T Ethernet (Intel® I226) с поддержкой 2.5GbE и TSN.
• Интерфейсы: до 4x USB 10 Gbps, до 8x Hi‑Speed USB, HD‑аудио (SoundWire), 2x UART, SPI, I2C, SM Bus, TPM 2.0 (опция), watchdog, 4x GPI / 4x GPO.
• PCIe: PEG x8 Gen4 (только H‑серия); PEG x4 Gen4 (альтернатива); 8x PCIe Gen4 линий (группируемые).
• Питание: основной +8 VDC ÷ +20 VDC; вспомогательные +5V_SBY, +3V_RTC.

Технические спецификации

• Форм-фактор: COM Express® 3.1 Type 6 Basic (125 x 95 мм).
• Память: 2x SO‑DIMM DDR5, DDR5‑5600 IBECC, до 64 ГБ.
• ОС: Windows 10 IoT Enterprise 2019/2021 LTSC; Yocto (Kirkstone).
• Температура эксплуатации (коммерческая): 0°C ÷ +60°C (измеряется на стандартном теплоотводе SECO; охлаждение системы влияет на фактические значения).
• Номер детали: PN-SOM-COMe-BT6-MTL.
