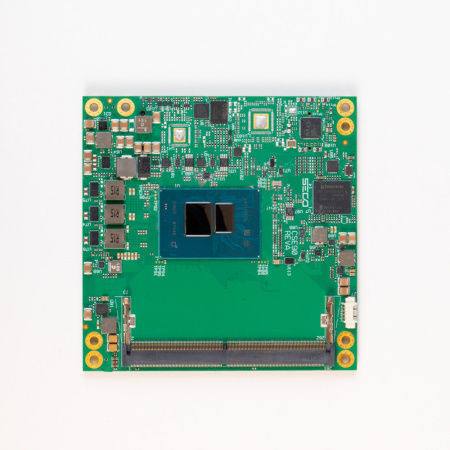

Компьютер на модуле COM Express SOM-COMe-CT6-TWL

COM Express CompactIntel® Core i3Intel® Processor N-series

Обзор
COM Express® Rel. 3.1 Type 6 компьютерный модуль SOM-COMe-CT6-TWL с процессорами Intel® Core™ i3 и Intel® Processor N Series (кодовое имя: Twin Lake). Компактный форм-фактор 95 x 95 мм для встроенных и промышленных систем.

Ключевые моменты

• CPU: Intel® Core™ i3‑N355 и варианты Intel® N‑Series (N250, N150)
• Graphics: Встроенный контроллер Intel® Gen12 UHD, до 32 EU; поддержка до 3 независимых дисплеев
• Memory: 1x DDR5 SO‑DIMM слот, поддержка DDR5‑4800 IBECC, до 16 GB

Основные характеристики

• Поддержка нескольких SKU CPU (i3‑N355: 8 ядер, Turbo до 3.9 GHz; N250/N150 — энергоэффективные варианты)
• Видеовыходы: 2x DDI (DP/HDMI®, DP Alt‑Mode по Type‑C), 1x DDI (DP/HDMI®), 1x eDP или LVDS (заводские опции)
• Разрешения: HDMI® до 4K@60 Hz; DP 1.4 / eDP 1.4 до 4096×2304@60 Hz; LVDS до 1920×1200@60 Hz
• Хранение данных: до 2x SATA Rev.3 каналов; опционально eMMC 5.1 на плате
• Сеть: 1x NBase‑T Ethernet (MaxLinear GPY211/215), поддержка 2.5GbE и TSN
• USB: до 2x USB 10 Gbps; опционально 3x USB 5 Gbps; 8x Hi‑Speed USB
• PCIe: до 6x PCIe Gen3 линий
• I/O: HD аудио, SoundWire, 2x UART, SPI, 2x I2C, SMBus, сторожевой таймер, 4x GPI, 4x GPO; опциональный TPM, опционально 2x CSI
• Питание: +12 VDC ±10% (опции +5VSB, +3VRTC)
• Поддержка ОС: Windows 10 IoT Enterprise 2019/2021 LTSC; Clea OS (Yocto)
• Рабочая температура: коммерческая 0°C–+60°C; промышленная -40°C–+85°C

Технические характеристики

• Форм-фактор: COM Express® Rel. 3.1 Type 6 (Compact), 95 x 95 mm
• Опции CPU: Intel® Core™ i3‑N355 (8 ядер @1.9 GHz, Turbo до 3.9 GHz, 15 W); Intel® N250 (4 ядра, Turbo до 3.8 GHz, 6 W); Intel® N150 (4 ядра, Turbo до 3.6 GHz, 6 W)
• Память: 1x DDR5 SO‑DIMM, DDR5‑4800 IBECC, до 16 GB
• Графика: Intel® Gen12 UHD, до 32 EU, до 3 независимых дисплеев
• Видеоинтерфейсы: 2x DDI (DP/HDMI®, DP Alt‑Mode Type‑C); 1x DDI (DP/HDMI®); 1x eDP или LVDS (опции)
• Хранилище: до 2x SATA Rev.3; опционально eMMC 5.1
• Сеть: 1x NBase‑T 2.5GbE (MaxLinear GPY211/215) с поддержкой TSN
• USB: до 2x USB 10 Gbps; опционально 3x USB 5 Gbps; 8x Hi‑Speed
• PCIe: до 6x Gen3 линий
• Аудио / Серийный: HD Audio, SoundWire; 2x UART
• Прочие интерфейсы: SPI, 2x I2C, SMBus, Thermal & Fan Management, опционально eSPI/LPC, опционально TPM, LID#/SLEEP#/PWRBTN#, Watchdog, 4x GPI, 4x GPO, опционально 2x CSI
• Питание: +12 VDC ±10% (опционально +5VSB, +3VRTC)
• ОС: Windows 10 IoT Enterprise 2019 LTSC / 2021 LTSC; Clea OS (Yocto)
• Температурный диапазон: Commercial 0°C–+60°C; Industrial -40°C–+85°C (измерено на стандартном теплоотводе)
• Габариты: 95 x 95 mm
• Примеры номеров изделий: ME90-H140-1122-C1; ME90-G100-2121-C1; ME90-F100-1121-C1; ME90-F100-1201-C1

Рекомендуемые применения

• Встроенные контроллеры и промышленная автоматизация
• HMI, цифровые вывески и системы машинного зрения
• OEM‑решения для транспорта, автоматизации зданий и edge‑computing
