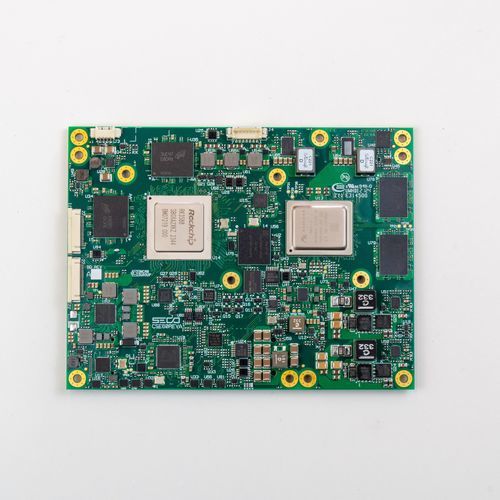

Компьютер на модуле COM Express PN-SOM-COMe-BT6-RK3588

Rockchip RK3588HDMIDisplayPort

Обзор
Базовый модуль COM Express® Type 6 SOM-COMe-BT6-RK3588, объединяющий Rockchip RK3588 SoC и встроенный Axelera Metis AIPU (до 120 TOPS) для edge AI, мультимедиа и промышленных встраиваемых применений.

Ключевые особенности

• CPU: Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55; 3× Cortex-M0; встроенные GPU, NPU и видеокодек
• AIPU: Axelera Metis AIPU, припаянная на плате, до 120 TOPS
• Графика: Arm Mali-G610 MP4 GPU с встроенным VPU; поддержка до 4 независимых дисплеев
• Память: До 32 ГБ LPDDR5-3200 для CPU; до 2 ГБ LPDDR4x-2133 для AIPU
• Подключения: 1× NBase-T 1GbE; 2× USB Type-C (DP Alt Mode); 4× USB 5 Gbps; 1× USB 2.0 Host; несколько линий PCIe

Безопасность и ПО

• Поддержка Secure Boot и опциональный TPM 2.0 для защиты платформы
• Clea OS (на базе Yocto) для безопасных и настраиваемых сборок
• OTA-обновления и мониторинг устройств для полевых развертываний
• Поддержка контейнеров (Docker) для изоляции приложений

Технические характеристики

• Описание: Модуль COM Express® Type 6 на базе Rockchip RK3588 SoC с Axelera Metis AIPU
• Описание CPU: Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55; 3× Cortex-M0; встроенные GPU, NPU и видеокодек
• Макс. количество ядер: 11
• Память: 2× LPDDR5-3200 микросхемы для RK3588 (до 32 ГБ); 2× LPDDR4x-2133 микросхемы для Metis AIPU (до 2 ГБ)
• Графика: Arm Mali-G610 MP4 + VPU
• Видеоинтерфейсы: HDMI 2.1; 2× MIPI-CSI 2-lane; 2× DisplayPort 1.4a через USB-C (Alt Mode); eDP 1.3
• Видеоразрешение: HDMI до 7840×4320 @60 Гц; eDP до 4K @60 Гц; DP до 7680×4320 @30 Гц
• Массив хранения: Опциональный eMMC 5.1 (до 32 ГБ); встроенный microSD; опциональный SATA Gen3; I2C EEPROM + QSPI flash припаяны
• Сеть: 1× NBase-T Ethernet порт, поддерживает 1GbE (Realtek RTL8211FI)
• USB: 2× USB Type-C (DP Alt Mode); 4× USB 5 Gbps; 1× USB 2.0 Host
• PCI: 2× PCIe Gen3 линии (настраиваемые как 2× x1 или 1× x2); 1× PCIe Gen2 линия; опция фабричной альтернативы SATA Gen3
• Аудио: I2S аудиоинтерфейс, выведенный на HD audio пины
• Серийные порты: До 2× 2-wire UART, управляемых RK3588
• Другие интерфейсы: SPI; 4× GPI + 4× GPO; 2× I2C; сверхнизкопотребляющий RTC; опциональный TPM 2.0
• Безопасность: Опциональный TPM 2.0; поддержка Secure Boot
• Питание: +8 V … +20 V; батарея RTC 3 V
• ОС: Clea OS (Yocto)
• Температура эксплуатации: 0°C до +60°C (коммерческая версия); -40°C до +85°C (промышленная версия)
• Габариты: 120 × 95 мм
• Номер детали: PN-SOM-COMe-BT6-RK3588
