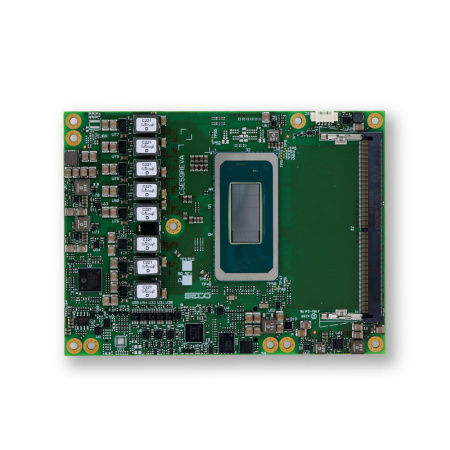

Компьютер на модуле COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Обзор
COM Express Rel. 3.1 Type 6 Basic модуль (E59) SOM-COMe-BT6-ARL на базе Intel® Core™ Ultra Processors Series 2 (Arrow Lake) в версиях H и U. Предназначен для встроенных приложений, требующих производительности CPU/GPU, множественных видеовыходов и широкой I/O и PCIe связности.

Основные характеристики

• CPU: Intel® Core™ Ultra Processors (Series 2), H- и U-SKU
• Графика: интегрированный Intel® Xe LPG+ (до 8 Xe cores / 128 EU)
• Память: 2x DDR5 SO-DIMM, поддержка IBECC, до 64 ГБ (DDR5-6400)
• Подключения: 1x NBase-T 2.5GbE (Intel® I226), до 2x USB4 Gen2, 4x USB 10 Gbps, 8x Hi-Speed USB, до 20 линий PCIe Gen4

Дисплей и видео

• Видеоинтерфейсы: 3x DDI (DP/HDMI), 1x eDP или LVDS (опции завода), 2x канала MIPI CSI (опция)
• Макс. разрешение: HDMI® до 8K60 (HDMI® 2.1); DP 2.1 до 8K60 / 5K120; eDP 1.4b до 4K120 HDR; поддержка до 4 независимых 4K60 дисплеев

Хранение и расширение

• Накопители: опциональный NVMe SSD на плате (PCIe x4) до 512 ГБ; заводская альтернатива: до 2x SATA Gen3.2
• PCIe: 1x PEG Gen4 x8 (только H-серия) или 1x PEG Gen4 x4 (альтернатива); до 8 линий PCIe Gen4, группируемых в x4/x2/x1

Аудио, последовательные и другие I/O

• Аудио: HD audio интерфейс; SoundWire
• Последовательные порты: 2x UART
• Другие интерфейсы: SPI, I2C, SMBus, eSPI или LPC (альтернатива), TPM 2.0 (опция), LID#/SLEEP#/PWRBTN#, watchdog, 4x GPI, 4x GPO, управление вентилятором и термическое управление

Питание, ОС и условия эксплуатации

• Питание: основное +8 VDC ÷ +20 VDC; вспомогательное +5VSBY, +3VRTC
• ОС: Windows 10 IoT Enterprise (2019 & 2021 LTSC); Yocto (Kirkstone)
• Температура эксплуатации: 0 °C до +60 °C (коммерческая версия)
• Габариты: 125 x 95 мм (COM Express Basic, Type 6)

Безопасность и программные функции

• Встроенный Secure Boot для обеспечения целостности платформы
• OTA-обновления для удалённой и безопасной доставки ПО
• Мониторинг и управление устройствами (интеграция Clea)
• Yocto-ориентированная интеграция Secure OS и поддержка Docker для контейнеризованных приложений

Технические характеристики

• Модель: SOM-COMe-BT6-ARL (COM Express Rel. 3.1 Type 6 Basic, E59)
• Варианты CPU: напр. 285H, 265H, 235H (H-SKUs) и 265U, 235U (U-SKUs) с опциями vPRO
• Память: 2x DDR5 SO-DIMM, до 64 ГБ, поддержка IBECC
• Графика: Intel® Xe LPG+ до 8 Xe cores (128 EU), до 4 дисплеев
• Видео: HDMI® 2.1, DP 2.1, eDP 1.4b, MIPI CSI (опция)
• Накопители: опциональный NVMe onboard (PCIe x4) до 512 ГБ; до 2x SATA Gen3.2 (альт.)
• Сеть: 1x NBase-T (Intel I226) 2.5GbE
• USB: до 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG x8 Gen4 (H only) или PEG x4 Gen4 (альт), +8 lanes Gen4
• Серийные/прочие: 2x UART, SPI, I2C, SMBus, TPM 2.0 (опц), watchdog, GPI/GPO
• Питание: +8V ÷ +20V основное; доп. +5VSBY, +3VRTC
• ОС: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Температура работы: 0 °C ÷ +60 °C
• Габариты: 125 x 95 мм
• Номер детали: PN-SOM-COMe-BT6-ARL
