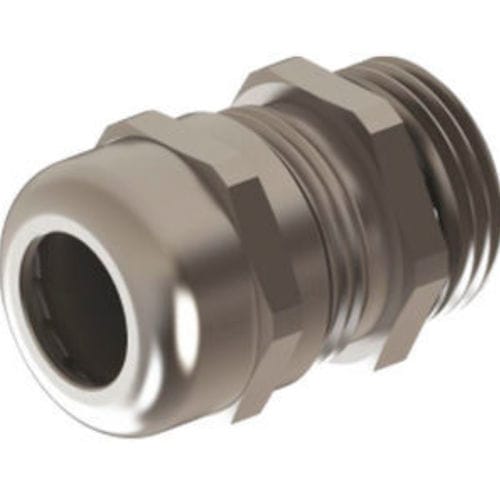

Кабельная втулка из нержавеющей стали OMSG 01/02
из полиамидаиз PA6из бутадиен-нитрильного каучука (NBR)

Кабельная втулка из нержавеющей стали - OMSG 01/02 - ORTAC - из полиамида / из PA6 / из бутадиен-нитрильного каучука (NBR)
Кабельная втулка из нержавеющей стали - OMSG 01/02 - ORTAC - из полиамида / из PA6 / из бутадиен-нитрильного каучука (NBR)
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте ORTAC

Характеристики

Материал
из полиамида, из PA6, из бутадиен-нитрильного каучука (NBR), из нержавеющей стали
Уровень защиты
герметичная, IP68, коррозионностойкая, химически стойкая
Другие характеристики
с резьбой PG, метрическая, для использования на морских судах, для гигиенических целей, для пищевой промышленности и для производства напитков, с резьбой, редукторная
Диаметр кабеля

МАКС.: 44 mm
(1,73 in)

МИН.: 4 mm
(0,16 in)

Диаметр резьбы

МАКС.: 50 mm
(1,97 in)

МИН.: 12 mm
(0,47 in)

Диапазон зажима

МАКС.: 44 mm
(1,7 in)

МИН.: 4 mm
(0,2 in)

Рабочая температура

МАКС.: 150 °C
(302 °F)

МИН.: -40 °C
(-40 °F)

Описание

Обзор продукта
Гайка крышки: нержавеющая сталь (1.4305/AISI303 - 1.4404/AISI316L)
Зажимной вкладыш: полиамид PA6 V2
Уплотнительное кольцо: TPV
Корпус вводной муфты: нержавеющая сталь (1.4305/AISI303 - 1.4404/AISI316L)
O-кольцо: NBR
Резьба соединения: метрическая (EN 60423) / PG (DIN 40430)
Класс защиты: IP68 - 5 bar
Температурный диапазон: -20 °C до +100 °C / -40 °C до +150 °C (в зависимости от компонентов)

Свойства
  • Высокая коррозионная стойкость для морских и агрессивных сред
  • Гладкие поверхности для гигиенических применений
  • Простая сборка за счёт надёжного зажимного вкладыша
  • Подходит для пищевой, фармацевтической промышленности и для on-/off-shore применений

Технические данные (обзор метрических / PG резьб)
AG резьба | Код | H mm | GL mm | Ключ B mm | Ключ C mm | Диапазон зажима mm
M12 x 1.5 | OMSG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M16 x 1.5 | OMSG 02/03 | 24,5 | 7 | 22 | 22 | 5 - 10
M16 x 1.5 | OMSG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M20 x 1.5 | OMSG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M25 x 1.5 | OMSG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M25 x 1.5 | OMSG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M25 x 1.5 | OMSG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M32 x 1.5 | OMSG 05/07 | 38 | 9 | 41 | 41 | 18 - 25
M40 x 1.5 | OMSG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M50 x 1.5 | OMSG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M50 x 1.5 | OMSG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPSG 01/02 | 23 | 6 | 17 | (colspan) | 4 - 8
PG 9 | OPSG 02/03 | 24,5 | 6 | 22 | (colspan) | 5 - 10
PG 9 | OPSG 02/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/05 | 28 | 6 | 24 | (colspan) | 10 - 14
PG 13,5 | OPSG 04/05 | 28 | 6,5 | 24 | (colspan) | 10 - 14
PG 16 | OPSG 05/06 | 31,5 | 6,5 | 30 | (colspan) | 13 - 18
PG 21 | OPSG 06RS | 31,5 | 7 | 30 | (colspan) | 9 - 17
PG 29 | OPSG 07/08 | 43 | 8 | 50 | (colspan) | 22 - 32
PG 36 | OPSG 08/09 | 47 | 10 | 60 | (colspan) | 30 - 38
PG 42 | OPSG 09/10 | 48 | 12 | 65 | (colspan) | 33 - 44

Технические характеристики
  • Материал гайки: нержавеющая сталь (1.4305/AISI303 - 1.4404/AISI316L)
  • Материал корпуса: нержавеющая сталь (1.4305/AISI303 - 1.4404/AISI316L)
  • Зажимной вкладыш: полиамид PA6 V2
  • Уплотнительное кольцо: TPV
  • O-кольцо: NBR
  • Доступные резьбы: метрическая (EN 60423) и PG (DIN 40430)
  • Степень защиты: IP68 до 5 bar
  • Температурные диапазоны эксплуатации: -20 °C до +100 °C и -40 °C до +150 °C (в зависимости от компонентов)
  • Рекомендуемые области применения: пищевая промышленность, фармацевтика, офшорные/оншорные установки
  • Ключевые преимущества: коррозионная стойкость, гигиеничные гладкие поверхности, простота монтажа
