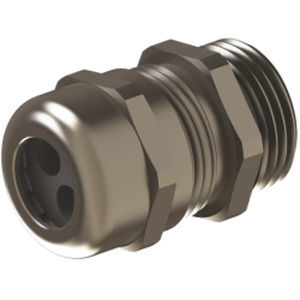

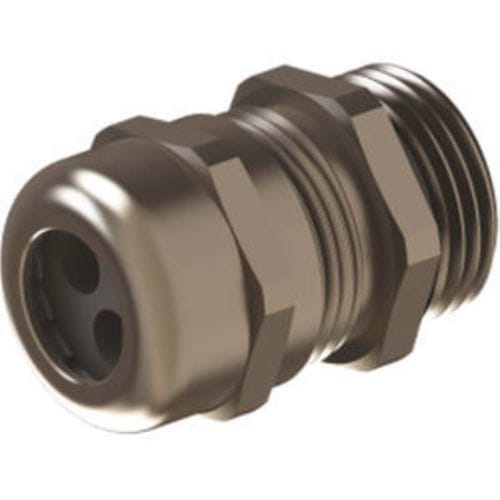

Многожильная кабельная втулка OMBG 02A3

из металлаиз латунииз никелевой латуни

Общее описание
Металлические кабельные вводы серий OMBG (многоотверстные) и YMBG (плоские отверстия) для корпусов с метрической резьбой. Корпус и накидная гайка — латуни с никелевым покрытием, зажимной вкладыш PA6 V2, уплотнение TPV, уплотнительное кольцо NBR. Степень защиты IP65, предназначены для многожильных или плоских кабелей в промышленных применениях.

Ключевые характеристики

• Материалы: корпус и гайка из никелированной латуни, зажимной вкладыш PA6 V2, уплотнительное кольцо TPV, O-ring NBR
• Резьба: метрическая (EN 60423)
• Защита: IP65
• Температурный диапазон: -20 °C до +100 °C (стандарт) / -40 °C до +150 °C (расширенный)
• Предназначены для многоотверстных и плоских вводов кабеля
• Простой монтаж, надежное уплотнение для панелей и корпусов

Техническое резюме
Серия OMBG охватывает многоотверстные конфигурации, серия YMBG — варианты с плоским отверстием. Доступные метрические размеры резьбы: M16, M20, M25, M32, M40 и M50; количество отверстий и ширина прорези зависят от кода (примерно указано ниже).

• OMBG (многоотверстные): типичные размеры M16–M50, количество отверстий от 2 до 16 в зависимости от кода
• YMBG (плоские отверстия): типичные размеры M25–M50, ширина прорези до ~28 мм в зависимости от кода
• Для точных конфигураций отверстий и размеров C используйте коды производителя (OMBG / YMBG)

Применение и монтаж

• Для ввода нескольких круглых или плоских кабелей в панели, шкафы и распределительные коробки
• Подходит для промышленных электрощитов, шкафов управления и кожухов машин
• Зажимной вкладыш упрощает монтаж; выбирайте код, соответствующий расположению отверстий и сечению кабеля

Заказ и примечания

• Заказывайте по серии и коду производителя (OMBG xx / YMBG xx), указывая размер резьбы и конфигурацию отверстий
• Проверьте требуемый температурный диапазон и степень защиты IP для условий эксплуатации
• За детальными чертежами и информацией о наличии обращайтесь к поставщику
