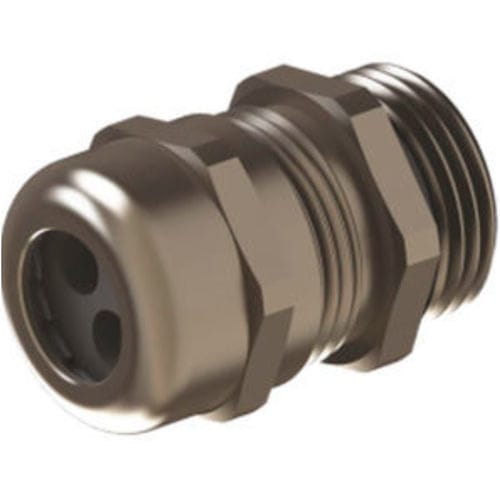

Кабельная втулка из металла OPBG 02A3

из бутадиен-нитрильного каучука (NBR)из PA6IP65

Обзор продукта
Металлические кабельные вводы серий OPBG и YPBG для многопроволочных и плоских кабелей. Корпус и гайка из никелированой латуни, уплотнительная система обеспечивает защиту IP65, подходят для промышленных электрических корпусов и распределительных коробок. Разработаны для простоты сборки и надежного крепления кабеля при использовании резьбы PG (DIN40430).

Компоненты и материалы

• Гайка: Никелированная латунь
• Зажимной вставка: Полиамид PA6 V2
• Уплотнительное кольцо: TPV
• Корпус: Никелированная латунь
• О-кольцо: NBR
• Резьба подключения: PG (DIN40430)
• Класс защиты: IP65
• Температурный диапазон: -20 °C до +100 °C; -40 °C до +150 °C

Технические данные (вводы с резьбой PG)

• PG 9 | OPBG 02A3 | 2 отверстия | C 3 mm
• PG 9 | OPBG 02B3 | 3 отверстия | C 3 mm
• PG 9 | OPBG 02C3 | 4 отверстия | C 3 mm
• PG 11 | OPBG 03A4 | 2 отверстия | C 4 mm
• PG 11 | OPBG 03A5 | 2 отверстия | C 5 mm
• PG 11 | OPBG 03B4 | 3 отверстия | C 4 mm
• PG 11 | OPBG 03B5 | 3 отверстия | C 5 mm
• PG 13,5 | OPBG 04A5 | 2 отверстия | C 5 mm
• PG 13,5 | OPBG 04A6 | 2 отверстия | C 6 mm
• PG 13,5 | OPBG 04B4 | 3 отверстия | C 4 mm
• PG 13,5 | OPBG 04B5 | 3 отверстия | C 5 mm
• PG 16 | OPBG 05A4 | 2 отверстия | C 4 mm
• PG 16 | OPBG 05A7 | 2 отверстия | C 7 mm
• PG 16 | OPBG 05B4 | 3 отверстия | C 7 mm
• PG 16 | OPBG 05B6 | 3 отверстия | C 6 mm
• PG 16 | OPBG 05C5 | 4 отверстия | C 5 mm
• PG 21 | OPBG 06A8 | 2 отверстия | C 8 mm
• PG 21 | OPBG 06B7 | 3 отверстия | C 7 mm
• PG 21 | OPBG 06B8 | 3 отверстия | C 8 mm
• PG 21 | OPBG 06C7 | 4 отверстия | C 7 mm
• PG 21 | OPBG 06G3 | 8 отверстий | C 3 mm
• PG 21 | OPBG 06G4 | 8 отверстий | C 4 mm
• PG 21 | OPBG 06A5 | 2 отверстия | C 5 mm
• PG 21 | OPBG 06D6 | 5 отверстий | C 6 mm
• PG 21 | OPBG 06F4 | 9 отверстий | C 4 mm
• PG 29 | OPBG 07C9 | 4 отверстия | C 9 mm
• PG 29 | OPBG 07O3 | 16 отверстий | C 3 mm
• PG 36 | OPBG 08E8 | 6 отверстий | C 8 mm

Технические данные (вводы с плоскими отверстиями PG)

• PG 16 | YPBG 05 | 7 отверстий | C 13 mm
• PG 21 | YPBG 06 | 5 отверстий | C 17 mm
• PG 29 | YPBG 07 | 8 отверстий | C 22 mm
• PG 36 | YPBG 08 | 10 отверстий | C 28 mm
• PG 36 | YPBG 09 | 5,5 отверстий | C 28 mm
• PG 42 | YPBG 10 | 12 отверстий | C 33 mm

Характеристики / технические спецификации

• Гайка: Никелированная латунь
• Зажимной вставка: Полиамид PA6 V2
• Уплотнительное кольцо: TPV
• Корпус: Никелированная латунь
• О-кольцо: NBR
• Резьба подключения: PG (DIN40430)
• Класс защиты: IP65
• Температурный диапазон: -20 °C до +100 °C; -40 °C до +150 °C
• Подходит для многопроволочных и плоских кабелей
• Простой монтаж для промышленных установок
