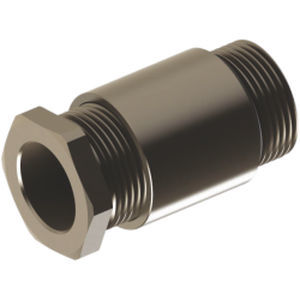

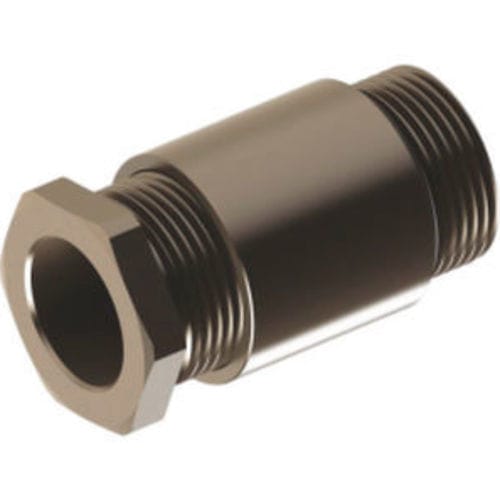

Кабельная втулка из никелевой латуни MACG series

из бутадиен-нитрильного каучука (NBR)коррозионностойкаянепробиваемая

Обзор
Металлические кабельные вводы, разработанные для бронированных кабелей. Материалы и компоненты оптимизированы для судостроения, офшорных и ветряных установок. Метрическая резьба (EN60423) и широкий диапазон зажима для различных конструкций бронированных кабелей.

Материалы и компоненты
Гайка: никелированная латунь
Кольцо: никелированная латунь
Компрессионная часть: никелированная латунь
Корпус вводa: никелированная латунь
О-кольцо: NBR
Соединительная резьба: метрическая (EN60423)
Степень защиты: IP54
Диапазон температур: -20 °C до +100 °C (стандарт) / -40 °C до +150 °C (расширенный)
Свойства: судостроение, офшор, ветроэнергетика, для бронированных кабелей, широкий диапазон кабелей

Технические данные (кабельные вводы с метрической резьбой)

• Резьба AG | Код | GL мм | Ø мм | Гаечный ключ мм | Диапазон зажима мм
• M 16 x 1,5 | MACG16A | 9 | 20 | 20 | 10,5
• M 18 x 1,5 | MACG18A | 10 | 22 | 22 | 11,5
• M 18 x 1,5 | MACG18B | 10 | 22 | 22 | 11,5 - 12,5
• M 24 x 1,5 | MACG24A | 11 | 28 | 27 | 11,5
• M 24 x 1,5 | MACG24B | 11 | 28 | 27 | 11,5 - 13,5
• M 24 x 1,5 | MACG24C | 11 | 28 | 27 | 13,5 - 16,5
• M 30 x 2,0 | MACG30A | 12 | 35 | 32 | 16,5 - 18
• M 30 x 2,0 | MACG30B | 12 | 35 | 32 | 18 - 19,5
• M 30 x 2,0 | MACG30C | 12 | 35 | 32 | 19,5 - 20,5
• M 36 x 2,0 | MACG36A | 13 | 40 | 40 | 20,5 - 22,5
• M 36 x 2,0 | MACG36B | 13 | 40 | 40 | 22,5 - 25,5
• M 45 x 2,0 | MACG45B | 14 | 50 | 50 | 27,5 - 31,5
• M 56 x 2,0 | MACG56A | 15 | 62 | 60 | 31,5 - 34
• M 56 x 2,0 | MACG56B | 15 | 62 | 60 | 34 - 37,5
• M 56 x 2,0 | MACG56C | 15 | 62 | 60 | 37,5 - 41
• M 72 x 2,0 | MACG72A | 16 | 78 | 75 | 41 - 46
• M 72 x 2,0 | MACG72B | 16 | 78 | 75 | 46 - 50,5

Характеристики / технические спецификации

• Бренд: Ortac
• Тип продукта: Металлические кабельные вводы для бронированных кабелей (серия MACG)
• Материалы: гайка, кольцо, компрессионная часть и корпус - никелированная латунь; О-кольцо - NBR
• Соединительная резьба: метрическая (EN60423)
• Степень защиты: IP54
• Диапазон температур: -20 °C до +100 °C (стандарт) и -40 °C до +150 °C (расширенный)
• Области применения: судостроение, офшор, ветроэнергетика, для бронированных кабелей
• Доступные размеры / коды: MACG16A, MACG18A, MACG18B, MACG24A, MACG24B, MACG24C, MACG30A, MACG30B, MACG30C, MACG36A, MACG36B, MACG45B, MACG56A, MACG56B, MACG56C, MACG72A, MACG72B
• Размеры и диапазоны зажима: см. технические данные (Резьба AG | GL мм | Ø мм | Гаечный ключ мм | Диапазон зажима мм)
