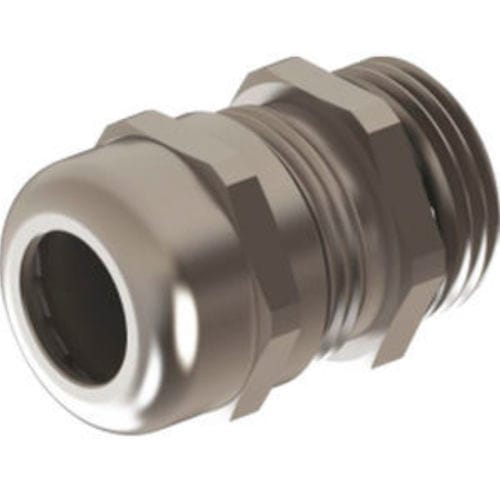

Кабельная втулка из нержавеющей стали OMSG 01

из полиамидаиз бутадиен-нитрильного каучука (NBR)из PA6

Продукт
Кабельные вводы – серия OMSG/OPSG из нержавеющей стали

Материалы

• Гайка: нержавеющая сталь (1.4305/AISI303 - 1.4404/AISI316L)
• Зажимной вставка: полиамид PA6 V2
• Уплотнительное кольцо: TPV
• Корпус ввода: нержавеющая сталь (1.4305/AISI303 - 1.4404/AISI316L)
• O-ring: NBR

Соединение и защита
Резьба соединения: Метрическая (EN 60423) / PG (DIN 40430)
Класс защиты: IP68 - 5 bar

Температурный диапазон
-20 °C +100 °C / -40 °C +150 °C

Свойства и применение

• Высокая коррозионная стойкость
• Гладкие поверхности
• Легкость сборки
• Подходит для пищевой и фармацевтической промышленности, а также для оффшорных/он‑оффшорных применений

Технические данные (кабельные вводы с метрической/PG резьбой)
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 | OMSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 | OMSG 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 | OMSG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
M 20 x 1,5 | OMSG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMSG 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMSG 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMSG 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMSG 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMSG 08 | 48 | 14 | 70 | 65 | 33 - 44

PG 7 | OPSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
PG 9 | OPSG 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPSG 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPSG 04RS | 26,5 | 6,5 | 22 | 22 | 4 - 10
PG 13,5 | OPSG 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPSG 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPSG 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPSG 07 | 38 | 8 | 41 | 41 | 18 - 25
PG 36 | OPSG 08 | 43 | 10 | 50 | 50 | 22 - 32
PG 42 | OPSG 09 | 47 | 12 | 60 | 60 | 30 - 38
PG 48 | OPSG 10 | 48 | 14 | 65 | 65 | 33 - 44

Технические характеристики

• Материалы: гайка и корпус из нержавеющей стали (1.4305/AISI303 - 1.4404/AISI316L)
• Материал зажимной вставки: полиамид PA6 V2
• Материал уплотнительного кольца: TPV
• Материал O-ring: NBR
• Доступные типы резьбы: метрическая (EN 60423) и PG (DIN 40430)
• Класс защиты от проникновения: IP68 (5 bar)
• Рабочие температурные диапазоны: -20 °C до +100 °C и -40 °C до +150 °C
• Ключевые свойства: высокая коррозионная стойкость, гладкие поверхности, простота сборки
• Рекомендуемые применения: пищевая промышленность, фармацевтическая промышленность, оффшорные/он‑оффшорные применения
