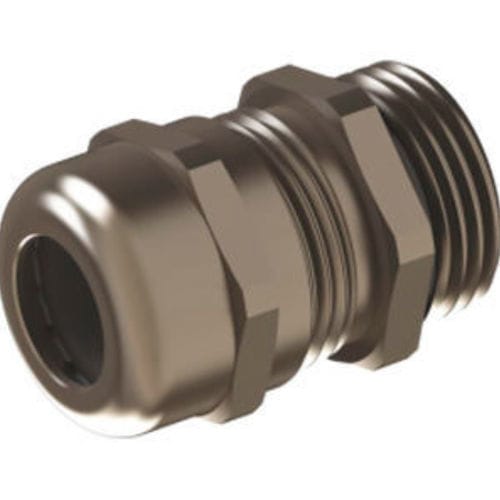

Кабельная втулка из металла OMBG 01

из бутадиен-нитрильного каучука (NBR)из PA6IP68

Продукт
Кабельные вводы серии OMBG из никелированного латуни для метрической резьбы. Доступны стандартные и длинные исполнения; степень защиты IP68 (протестовано при 5 бар) и конструкция обеспечивает высокую степень снятия механического напряжения на кабель в широком диапазоне температур.

Материалы / Компоненты

• Гайка (cap nut): Никелированная латунь
• Зажимная вставка: Полиамид PA6 V2
• Уплотнительное кольцо: TPV
• Корпус вводa: Никелированная латунь
• O-ring: NBR
• Резьба подключения: Метрическая (EN 60423)

Основные характеристики

• Степень защиты: IP68 — протестировано при 5 бар
• Температурный диапазон: непрерывно -20 °C до +100 °C; кратковременно -40 °C до +150 °C
• Простая сборка; высокая защита от натяжения кабеля
• Доступны стандартные и длинные исполнения

Technical Data - Metric Thread Cable Glands

• M 12 x 1,5 | OMBG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
• M 16 x 1,5 | OMBG 02 | 23 | 7 | 18 | 17 | 4 - 8
• M 20 x 1,5 | OMBG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
• M 20 x 1,5 | OMBG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
• M 25 x 1,5 | OMBG 04 | 28 | 8 | 27 | 24 | 10 - 14
• M 32 x 1,5 | OMBG 05 | 31,5 | 9 | 34 | 30 | 13 - 18
• M 40 x 1,5 | OMBG 06 | 38 | 9 | 43 | 40 | 18 - 25
• M 50 x 1,5 | OMBG 07 | 43 | 9 | 55 | 50 | 22 - 32
• M 63 x 1,5 | OMBG 08 | 48 | 14 | 68 | 64 | 33 - 44

Technical Data - Long Thread Metric Cable Glands

• M 12 x 1,5 | OMBG 09 | 22 | 12 | 14 | 14 | 3 - 6,5
• M 16 x 1,5 | OMBG 10 | 23 | 12 | 18 | 17 | 4 - 8
• M 20 x 1,5 | OMBG 11RS| 26,5 | 12 | 22 | 22 | 4 - 10
• M 20 x 1,5 | OMBG 11 | 26,5 | 12 | 22 | 22 | 6 - 12
• M 25 x 1,5 | OMBG 12 | 28 | 12 | 27 | 24 | 10 - 14
• M 32 x 1,5 | OMBG 13 | 31,5 | 14 | 34 | 30 | 13 - 18
• M 40 x 1,5 | OMBG 14 | 38 | 14 | 43 | 40 | 18 - 25
• M 50 x 1,5 | OMBG 15 | 43 | 14 | 55 | 50 | 22 - 32
• M 63 x 1,5 | OMBG 16 | 48 | 18 | 70 | 64 | 33 - 44

Технические характеристики

• Материалы: Никелированная латунь (гайка, корпус), полиамид PA6 V2 (зажимная вставка), TPV (уплотнительное кольцо), NBR (O-ring)
• Резьба подключения: метрическая (в соответствии с EN 60423)
• Степень защиты: IP68, протестировано при 5 бар
• Температурный диапазон: непрерывно -20 °C до +100 °C; кратковременно -40 °C до +150 °C
• Доступные исполнения: стандартные и длинные
• Свойства: простота сборки; высокая защита от натяжения
• Диапазон размеров/кодовых обозначений с соответствующими диапазонами зажима приведены в технических данных
