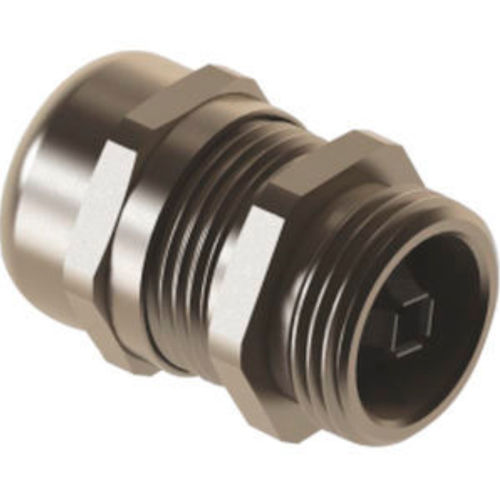

Кабельная втулка с экранированием CEM OMBT 01

из никелевой латунииз нержавеющей сталииз бутадиен-нитрильного каучука (NBR)

Продукт
Металлические кабельные вводы EMC серии OMBT/OPBT, разработанные для обеспечения EMC-непрерывности и герметизации экранированных кабелей. Доступны с метрической резьбой (EN 60423) и PG (DIN 40430) для промышленных корпусов с защитой IP68.

Материалы и компоненты

• Гайка: Никелированная латунь
• Зажимной вставка: Полиамид PA6 V2
• Уплотнительное кольцо: TPV
• EMC-пружина: AISI 301
• Корпус вводной: Никелированная латунь
• O-ring: NBR
• Соединительная резьба: Метрическая (EN 60423) / PG (DIN 40430)

Свойства

• Простая установка
• Для экранированных кабелей (EMC-непрерывность)
• Подходит для кабелей с внутренней изоляцией и без
• Высокая проводимость для обеспечения непрерывности экрана

Технические данные
AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
M 12 x 1,5 | OMBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
M 16 x 1,5 | OMBT 02 | 23 | 7 | 19 | 17 | 4 - 8
M 20 x 1,5 | OMBT 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMBT 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMBT 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMBT 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMBT 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMBT 08 | 48 | 14 | 70 | 65 | 33 - 44
M 75 x 1,5 | OMBT 18 | 58 | 20 | 90 | 90 | 50 - 63
M 90 x 2,0 | OMBT 19 | 61 | 20 | 100 | 100 | 60 - 70

PG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
PG 7 | OPBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
PG 9 | OPBT 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPBT 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPBT 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPBT 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPBT 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPBT 07 | 43 | 8 | 41 | 41 | 18 - 25
PG 36 | OPBT 08 | 47 | 9 | 50 | 50 | 22 - 32
PG 42 | OPBT 09 | 48 | 12 | 60 | 60 | 30 - 38
PG 48 | OPBT 10 | 52 | 14 | 65 | 65 | 33 - 44

Технические характеристики

• Гайка: Никелированная латунь
• Зажимной вставка: Полиамид PA6 V2
• Уплотнительное кольцо: TPV
• EMC-пружина: AISI 301
• Корпус: Никелированная латунь
• O-ring: NBR
• Резьба подключения: Метрическая (EN 60423) и PG (DIN 40430)
• Защита: IP68 до 5 bar
• Температурные диапазоны: -20 °C до +100 °C (стандарт) и -40 °C до +150 °C (расширенный)
• Разработано для экранированных кабелей; подходит для кабелей с внутренней изоляцией и без
• Высокая проводимость для поддержания EMC-непрерывности
