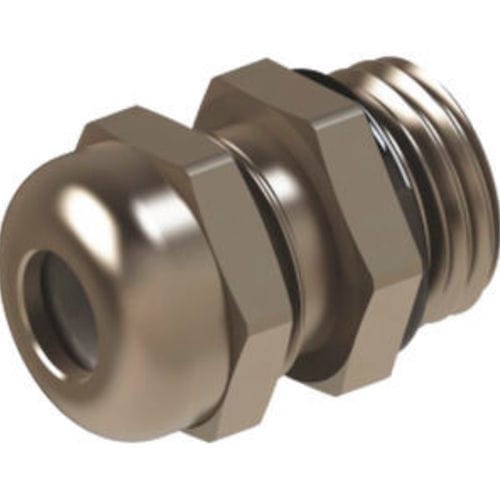

Миниатюрная кабельная втулка MG series
из никелевой латуниIP68против растяжения

Миниатюрная кабельная втулка - MG series - ORTAC - из никелевой латуни / IP68 / против растяжения
Миниатюрная кабельная втулка - MG series - ORTAC - из никелевой латуни / IP68 / против растяжения
Миниатюрная кабельная втулка - MG series - ORTAC - из никелевой латуни / IP68 / против растяжения - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте ORTAC

Характеристики

Материал
из никелевой латуни
Уровень защиты
IP68
Другие характеристики
с резьбой PG, метрическая, против растяжения, с резьбой, миниатюрная
Диаметр кабеля

МИН.: 2 mm
(0,08 in)

МАКС.: 8 mm
(0,31 in)

Диаметр резьбы

МИН.: 6 mm
(0,24 in)

МАКС.: 16 mm
(0,63 in)

Диапазон зажима

МИН.: 2 mm
(0,1 in)

МАКС.: 8 mm
(0,3 in)

Рабочая температура

МИН.: -40 °C
(-40 °F)

МАКС.: 150 °C
(302 °F)

Описание

Продукт
Металлические кабельные вводы Mini серия MGM, предназначенные для герметизации кабелей и снятия нагрузки в электрических и осветительных установках.

Детали
Гайка : Никелированная латунь
Уплотнительное кольцо : TPV / Силикон / EPDM
Корпус вводa : Никелированная латунь
O-ring : NBR / TPV / Силикон / EPDM
Резьба соединения : Метрическая (EN 60423) / PG (DIN 40430)
Степень защиты : IP68 - 3 bar
Температурный диапазон : -20 °C +100 °C / -40 °C +150 °C

Свойства
  • Простота сборки
  • Длинная резьба и версии из нержавеющей стали доступны по запросу
  • Подходят для монтажей в ограниченном пространстве
  • Широко применяются в осветительной промышленности


Technical Data (Metric/PG thread cable glands)
AG Thread | Code | H mm | GL mm | Wrench | Clamping Range mm
M 6 x 1,0 | MGM6-23 | 10,5 | 6 | 8 | 2-3
M 8 x 1,25 | MGM8s-35 | 15 | 6 | 11 | 3-5
M 8 x 1,25 | MGM8-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10s-46 | 14,5 | 6 | 12 | 4-6
M 10 x 1,5 | MGM10-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10-36 | 15 | 6 | 14 | 3-6
M 12 x 1,5 | MGM12-24 | 15 | 6 | 14 | 2-4
M 12 x 1,5 | MGM12-36 | 15 | 6 | 14 | 3-6
M 16 x 1,5 | MGM16-68 | 16,5 | 6 | 18 | 6-8
PG 7 | MGP7-24 | 15 | 6 | 14 | 2-4
PG 7 | MGP7-36 | 15 | 6 | 14 | 3-6
PG 7 | MGP7-68 | 16,5 | 6 | 17 | 6-8
PG 9 | MGP9-46 | 16,5 | 6 | 17 | 4-6
PG 9 | MGP9-68 | 16,5 | 6 | 17 | 6-8

Технические характеристики
  • Материалы: Никелированная латунь (гайка, корпус)
  • Материалы уплотнений: TPV, Силикон, EPDM
  • Материалы O-ring: NBR, TPV, Силикон, EPDM
  • Стандарты резьб: Метрическая (EN 60423) и PG (DIN 40430)
  • Степень защиты: IP68 (3 bar)
  • Рабочие температурные диапазоны: -20 °C до +100 °C и -40 °C до +150 °C (в зависимости от материала уплотнения)
  • Особенности: Простота сборки; длинная резьба и версии из нержавеющей стали по запросу
  • Типичное применение: Осветительная промышленность и другие области с ограниченным пространством
  • Доступны несколько размеров резьбы и диапазонов зажима (см. таблицу технических данных для кодов и размеров)
