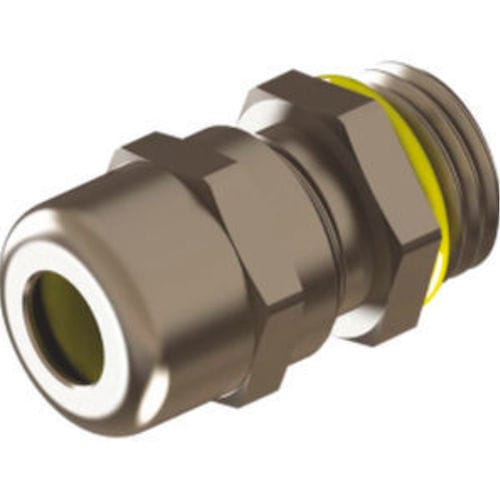

Кабельная втулка для заделки кабелей BGS series

из никелевой латунииз нержавеющей сталигерметичная

Обзор продукта
Металлические кабельные вводы, стандартный тип с силиконовым уплотнением для надежного ввода и герметизации кабеля. Разработаны для широкого температурного диапазона и защиты IP68 (5 bar). Резьбы доступны метрические (EN60423) и PG (DIN 40430).

Конструкция / Материалы

• Гайка: Никелированная латунь
• Уплотнительное кольцо: Силикон
• Корпус ввода: Никелированная латунь
• O-Ring: Силикон

Характеристики
Класс защиты: IP68 – 5 bar
Температурный диапазон: -60 °C до +180 °C
Свойства: Устойчивость к высоким и низким температурам; гладкая поверхность; простота сборки; доступна версия из нержавеющей стали.

Технические данные (выборка)
Метрическая резьба : Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 : MBGS 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 : MBGS 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 : MBGS 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 : MBGS 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 : MBGS 05 | 31,5 | 9 | 34 | 30 | 13 - 18
M 40 x 1,5 : MBGS 06 | 38 | 9 | 43 | 40 | 18 - 25
M 50 x 1,5 : MBGS 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 : MBGS 08 | 48 | 14 | 68 | 64 | 34 - 44

PG резьба (выборка)
PG 7 : PBGS 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 : PBGS 02 | 23 | 6 | 17 | 4 - 8
PG 11 : PBGS 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 : PBGS 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 : PBGS 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 : PBGS 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 : PBGS 07 | 38 | 8 | 40 | 18 - 25
PG 36 : PBGS 08 | 43 | 10 | 50 | 22 - 32
PG 42 : PBGS 09 | 47 | 12 | 57 | 30 - 38
PG 48 : PBGS 10 | 48 | 14 | 64 | 34 - 44

В комплекте / доступные элементы

• Стандартный металлический кабельный ввод (силиконовое уплотнение)
• Уплотнительное кольцо и O-Ring (силикон)
• Гайка и корпус (никелированная латунь); доступна версия из нержавеющей стали

Особенности / технические характеристики

• Гайка: Никелированная латунь
• Уплотнительное кольцо: Силикон
• Корпус: Никелированная латунь
• O-Ring: Силикон
• Резьба: Метрическая (EN60423) / PG (DIN 40430)
• Класс защиты: IP68 – 5 bar
• Температурный диапазон: -60 °C до +180 °C
• Устойчивость к крайним температурам
• Доступна версия из нержавеющей стали
• Гладкая поверхность
• Простота сборки
