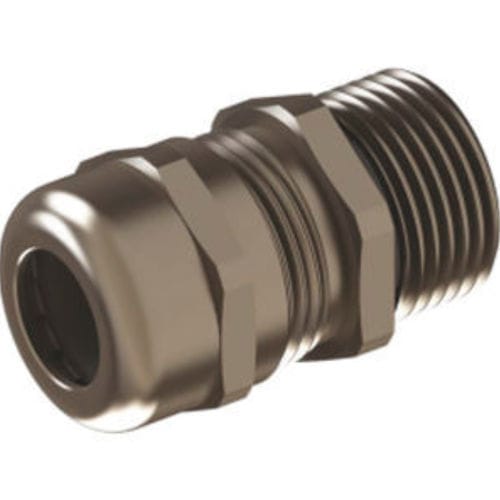

Кабельная втулка из металла OMBG 01/02

из бутадиен-нитрильного каучука (NBR)из PA6IP68

Продукт
Металлические кабельные вводы серий OMBG/OPBG для метрической и PG резьбы. Корпус и гайка из никелированной латуни, прижимная вставка из полиамида PA6 V2, уплотнительное кольцо из TPV и O‑кольцо из NBR. Предназначены для защиты IP68 и высокой разгрузки от натяжения.

Детали продукта
Гайка: никелированная латунь
Прижимная вставка: полиамид PA6 V2
Уплотнительное кольцо: TPV
Корпус: никелированная латунь
O‑кольцо: NBR
Соединительная резьба: метрическая (EN 60423) / PG (DIN 40430)
Класс защиты: IP68 - 5 bar
Температурный диапазон: стандарт -20 °C до +100 °C; расширенный -40 °C до +150 °C

Свойства

• Широкий диапазон зажима кабеля, охватывающий несколько кодов и размеров
• Простая сборка, доступны варианты с длинной резьбой
• Высокая разгрузка от растяжения, подходит для промышленных установок
• Надежное уплотнение для метрических и PG резьбовых систем

Технические данные (метрические/PG резьбы кабельных вводов)
AG Thread | Code | H mm. | GL mm. | Wrench B mm. | Wrench C mm. | Clamping Range mm.
M 12 x 1,5 | OMBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M 16 x 1,5 | OMBG 02/03 | 24,5 | 7 | 20 | 20 | 5 - 10
M 16 x 1,5 | OMBG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M 20 x 1,5 | OMBG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M 25 x 1,5 | OMBG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M 25 x 1,5 | OMBG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M 25 x 1,5 | OMBG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M 32 x 1,5 | OMBG 05/07 | 38 | 9 | 40 | 40 | 18 - 25
M 40 x 1,5 | OMBG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M 50 x 1,5 | OMBG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M 50 x 1,5 | OMBG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
PG 9 | OPBG 02/03 | 24,5 | 6 | 20 | 20 | 5 - 12
PG 9 | OPBG 02/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/05 | 28 | 6 | 24 | 24 | 10 - 14
PG 13,5 | OPBG 04/05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 16 | OPBG 05/06 | 31,5 | 6,5 | 30 | 30 | 13 - 18
PG 21 | OPBG 06RS | 31,5 | 7 | 30 | 30 | 9 - 17
PG 29 | OPBG 07/08 | 43 | 8 | 50 | 50 | 22 - 32
PG 36 | OPBG 08/09 | 47 | 10 | 60 | 57 | 30 - 38
PG 42 | OPBG 09/10 | 48 | 12 | 65 | 64 | 33 - 44

Технические характеристики

• Материалы: гайка и корпус - никелированная латунь; прижимная вставка - полиамид PA6 V2; уплотнительное кольцо - TPV; O‑кольцо - NBR
• Поддерживаемые резьбы соединения: метрическая (EN 60423) и PG (DIN 40430)
• Класс защиты: IP68 до 5 bar
• Температурные диапазоны эксплуатации: стандарт -20 °C до +100 °C; расширенный -40 °C до +150 °C
• Особенности конструкции: широкий диапазон зажима, вариант с длинной резьбой, высокая разгрузка от натяжения, простая сборка
• Доступные размеры/коды с соответствующими диапазонами зажима и размерами ключей указаны выше
