Кабельная втулка из металла OPBG 01
из бутадиен-нитрильного каучука (NBR)из PA6IP68

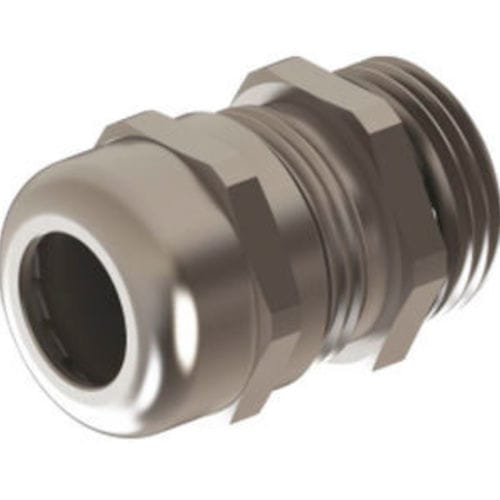

Кабельная втулка из металла - OPBG 01 - ORTAC - из бутадиен-нитрильного каучука (NBR) / из PA6 / IP68
Кабельная втулка из металла - OPBG 01 - ORTAC - из бутадиен-нитрильного каучука (NBR) / из PA6 / IP68
Кабельная втулка из металла - OPBG 01 - ORTAC - из бутадиен-нитрильного каучука (NBR) / из PA6 / IP68 - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте ORTAC

Характеристики

Материал
из PA6, из бутадиен-нитрильного каучука (NBR), из металла
Уровень защиты
IP68
Другие характеристики
с резьбой PG, метрическая, против растяжения, с резьбой
Диаметр кабеля

МИН.: 3 mm
(0,12 in)

МАКС.: 44 mm
(1,73 in)

Диапазон зажима

МИН.: 3 mm
(0,1 in)

МАКС.: 44 mm
(1,7 in)

Рабочая температура

МИН.: -20 °C
(-4 °F)

МАКС.: 100 °C
(212 °F)

Описание

Обзор продукта
  • Металлические кабельные вводы с резьбой PG (стандартный тип, метрический)


Материалы
  • Гайка: никелированная латунь
  • Зажимной вставка: полиамид PA6 V2
  • Уплотнительное кольцо: TPV
  • Корпус вводки: никелированная латунь
  • О-кольцо: NBR


Стандарты и соединение
  • Резьба соединения: PG (DIN 40430)
  • Класс защиты: IP68 - 5 bar


Температура
  • Температурный диапазон: -20 °C до +100 °C; -40 °C до +150 °C (по запросу)


Свойства
  • Простота сборки
  • Доступны версии с длинной резьбой
  • Высокая защита от растяжения кабеля


Технические данные - Стандартная резьба
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 | OPBG 02 | 23 | 6 | 17 | 4 - 8
PG 11 | OPBG 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 | OPBG 04RS | 26,5 | 6,5 | 22 | 4 - 10
PG 13,5 | OPBG 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 | OPBG 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 | OPBG 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 | OPBG 07 | 38 | 8 | 40 | 18 - 25
PG 36 | OPBG 08 | 43 | 10 | 50 | 22 - 32
PG 42 | OPBG 09 | 47 | 12 | 57 | 30 - 38
PG 48 | OPBG 10 | 48 | 14 | 64 | 33 - 44

Технические данные - Длинная резьба
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 11 | 22 | 10 | 14 | 3 - 6,5
PG 9 | OPBG 12 | 23 | 10 | 17 | 4 - 8
PG 11 | OPBG 13 | 24,5 | 10 | 20 | 5 - 10
PG 13,5 | OPBG 14RS | 26,5 | 10 | 22 | 4 - 10
PG 13,5 | OPBG 14 | 26,5 | 10 | 22 | 6 - 12
PG 16 | OPBG 15 | 28 | 10 | 24 | 10 - 14
PG 21 | OPBG 16 | 31,5 | 12 | 30 | 13 - 18
PG 29 | OPBG 17 | 38 | 12 | 40 | 18 - 25
PG 36 | OPBG 18 | 43 | 14 | 50 | 22 - 32
PG 42 | OPBG 19 | 47 | 18 | 60 | 30 - 38
PG 48 | OPBG 20 | 48 | 18 | 65 | 33 - 44

Технические характеристики
  • Гайка: никелированная латунь
  • Зажимной вставка: полиамид PA6 V2
  • Уплотнительное кольцо: TPV
  • Корпус вводки: никелированная латунь
  • О-кольцо: NBR
  • Стандарт резьбы соединения: PG (DIN 40430)
  • Класс защиты: IP68 - 5 bar
  • Температурный диапазон: -20 °C до +100 °C (стандарт); -40 °C до +150 °C (по запросу)
  • Доступные версии: стандартная и длинная резьба
  • Ключевые свойства: простота сборки, версии с длинной резьбой, высокая защита от растяжения
