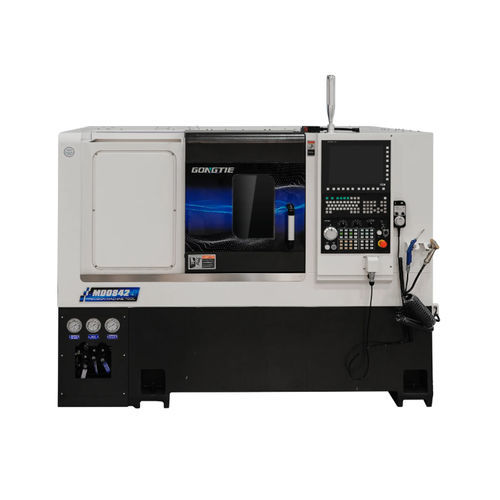

Токарно-фрезерный центр ЧПУ MD0842

горизонтальный2 осис наклонной станиной

MD0842 — фрезерно‑токарный CNC центр на наклонной кровати с синхронным шпинделем прямого привода и 12‑позиционным BMT55 силовым револьвером, предназначенный для комбинированной токарно‑фрезерной обработки, с возможностью конфигурации для двухступенчатой обработки и автоматизации.

Основные характеристики

• Синхронный шпиндель прямого привода обеспечивает постоянный крутящий момент, широкий диапазон скоростей, низкую вибрацию и высокую точность позиционирования; подшипники NTN (структура 3+2, класс P4).
• 12‑позиционный BMT55 Power‑револьвер для тяжелого резания и мультиинструментальных операций.
• 8‑дюймовый полый гидравлический патрон (3 кулачка) с закаленной и шлифованной опорной поверхностью для высокой силы зажима и точности.
• Гидравлический задний центр с конусом MT4; программируемый гидравлический задний центр — опция.
• Система охлаждения и очистки с насосом Luikar 2V-30 и баком большой емкости с фильтрацией.
• Шарико-винтовые пары PMI 3210 и роликовые линейные направляющие PMI 35 мм для осей X/Z; серво‑ и осевые двигатели Syntec.

Стандартная комплектация

• Кровать токарного станка: наклонная кровать из чугуна HT300, цельнолитая.
• CNC-система: Syntec 22TA.
• Главный шпиндель: моторизованный синхронный шпиндель Gongtie с приводом Syntec SMH и энкодером Syntec.
• Подшипники шпинделя: NTN.
• Гидравлический патрон: полый 8 inch, диаметр зажима 17–210 mm, макс. усилие зажима 140 kN, до 5000 rpm.
• ШВП: PMI 3210 (C3) для осей X/Z.
• Направляющие: PMI 35 мм роликовые линейные направляющие.
• Гидравлическая станция: Seven Ocean, бак 40 L.
• Насос СОЖ: Luikar 2V-30; система смазки: Ishan 2L автоматическая.
• Электрооборудование: компоненты Schneider низкого напряжения; блокировка безопасности OMRON.
• Ящик для инструментов: Gongtie; подающий механизм для прутка: PRO Ray VS65 (опционально).

Опции

• CNC‑система FANUC или SIEMENS.
• Направляющие и шпиндели THK как более высокоспецифицированная альтернатива.
• Субшпиндель для полноценной двухступенчатой обработки.
• Подача прутка, конвейер стружки, портальный робот, ловушка деталей и комплектующие для пользовательской автоматизации.

Доступные опции / аксессуары

• Продувка воздухом
• Приводные инструменты (live tooling)
• Робот‑манипулятор / портальный робот (подача и выгрузка)
• Индексация по оси C / индексируемый патрон
• Подающий механизм для прутка
• Ловушка деталей
• Автоматическая система измерения
• Автоматические двери и выключатель блокировки двери
• Конвейер стружки
• Автоматическая компенсация радиуса / система измерения инструмента
• Воздушный пистолет / водяной пистолет / система высоконапорного охлаждения
• Сепаратор масляного тумана
• Гидравлический патрон или цанга
• Педаль

Решения по автоматизации

• Портальные (gantry) системы
• Роботизированные системы подачи и обработки
• Портальные системы загрузки

Применение

• Общее машиностроение
• Автомобильная промышленность
• Текстильное машиностроение
• Электронное оборудование
• Точная механика
• Холодильная промышленность
• Обработка деталей 3C (потребительская электроника)
• Аэрокосмическая отрасль

Характеристики / технические данные

• Модель: MD0842
• Макс. диаметр прохода над станиной: 600 mm
• Макс. диаметр точения: 320 mm
• Макс. длина точения: 420 mm
• Ход оси X: 185 mm
• Ход оси Z: 556 mm
• Ход задней бабки: 470 mm
• Ход хвостовикового кожуха: 100 mm
• Мощность / крутящий момент мотора живого инструмента: 3.1 kW / 15 N·m
• Размер носика шпинделя: A2-6
• Размер гидравлического патрона: 8 inch
• Диаметр отверстия шпинделя: 66 mm
• Макс. пропуск прутка (внутр./внешн.): 50 / 40 mm
• Мощность мотора шпинделя: 15 kW
• Макс. скорость шпинделя: 0–4000 rpm
• Номинальный / макс. крутящий момент шпинделя: 95.5 / 270 N·m
• Быстрая подача X/Z (G0): 20 m/min
• Количество держателей инструмента (на револьвер): 6 / Станции револьвера: 12
• Размер хвостовика инструмента: 25 mm
• ID держателя расточного инструмента: φ40 mm
• Повторяемость осей X/Z: 0.005 mm
• Емкость гидравлического бака: 40 L
• Потребляемая мощность при полной нагрузке: 24 kW
• Габариты (Д x Ш x В): 2262 x 1668 x 1988 mm
• Общий вес машины: 3410 kg
• Гарантия: 18 месяцев
• MOQ: 1 комплект
