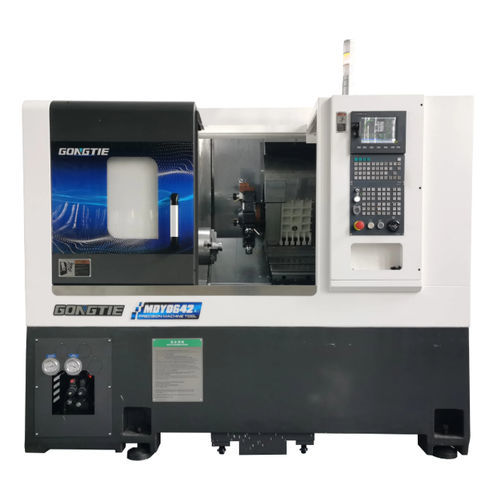

Токарно-фрезерный центр ЧПУ MDY0642

горизонтальный3 осис наклонной станиной

MDY0642 — горизонтальный станок с наклонной станиной, CNC токарно‑фрезерный центр с 15‑позиционной силовой револьверной головкой (POWER BMT45) и интерполирующей осью Y, предназначенный для тяжёлой обработки, высокой жёсткости и интеграции в автоматизированные линии.

Ключевые особенности

• Прямой привод синхронного главного шпинделя с постоянным крутящим моментом: высокая скорость, низкая вибрация, точное позиционирование.
• CNC‑система Syntec 22TA (опция: FANUC или SIEMENS) для гибкого управления и программирования.
• 15‑позиционная силовая револьверная головка BMT45 с осью Y для живых инструментов и тяжёлой токарно‑фрезерной обработки (опция BMT55‑12).
• 6" гидравлический полый патрон (3 кулачка) и гидравлический задний центр с втулкой MT4.
• Интегрированная система охлаждения и фильтрации с насосом Luikar 2V‑30 и баком для отвода стружки и охлаждения.
• Варианты автоматизации: загрузчик прутков, портал‑робот, конвейер стружки, ловитель деталей и т.д.

Стандартная комплектация / узлы станка

• Станина: горизонтальное наклонное ложе из чугуна HT300, окрашенное и снятое напряжение.
• CNC‑система: Syntec 22TB (Тайвань); опционально FANUC/Siemens.
• Сервоприводы и двигатели осей: Syntec.
• Главный шпиндель: motorized spindle Gongtie A2‑5 с высокоточными подшипниками NTN/NSK.
• Привод шпинделя: Syntec SMH‑серии; энкодер шпинделя: Syntec; подшипники шпинделя: NTN7018.
• Система охлаждения шпинделя: Xinfu 15 L; шарико‑винтовые пары: PMI 3210; направляющие: PMI 35 mm роликовые.
• Двигатели осей: Syntec AM11; гидравлика: Seven Ocean SHF (40 L); гидроцилиндр: 646.
• Охлаждение: насос Luikar 15 m и бак 68 L; полый патрон 6"; гидравлический задний центр MT4.
• Низковольтная электроника: компоненты Schneider; система смазки: Ishan 2 L; ящик для инструментов: Gongtie.

Опции

• CNC FANUC или SIEMENS
• Направляющие и винты THK
• 8" гидравлический патрон
• Револьвер 12 позиций
• Суб‑шпиндель
• Насос 45 m
• Прутковый податчик
• Конвейер стружки
• Портальный робот / система загрузки
• Ловитель деталей и автоматические измерительные системы

Технические характеристики

• Модель: MDY0642
• Макс. диаметр над станиной: 650 mm
• Макс. диаметр токарной обработки: 320 mm
• Макс. длина токарной обработки: 420 mm
• Ход оси X: 185 mm
• Ход оси Z: 556 mm
• Ход оси Y: ±45 mm
• Макс. ход задней бабки: 470 mm
• Макс. ход пиноли задней бабки: 100 mm
• Мощность / крутящий момент привода живого инструмента: 2.4 kW / 11.5 N·m
• Носок шпинделя: A2‑5
• Размер гидравлического патрона: 6 дюймов
• Диаметр сквозного отверстия шпинделя: 56 mm
• Макс. допуска прутка (внутр./наружн.): 45 / 35 mm
• Мощность двигателя шпинделя: 13.4 kW
• Макс. скорость шпинделя: 0 – 5000 r/min
• Номинальный / макс. крутящий момент шпинделя: 64 – 120 N·m
• Ход быстрого перемещения X/Z (G0): 20 m/min
• Кол‑во держателей инструментов (live‑tools): 6 / инструментов на револьвере: 15
• Диаметр хвостовика инструмента: 20 mm
• Внутренний диаметр держателя расточного инструмента: φ25 mm
• Опциональная высота центра револьвера (задняя): 127 mm
• Повторяемость X/Z: 0.003 mm
• Ёмкость гидробака: 40 L
• Полная нагрузочная мощность станка: 26 kW
• Габариты (Д x Ш x В): 2262 x 1668 x 2047 mm
• Масса станка: 3420 kg
• Гарантия: 18 месяцев
