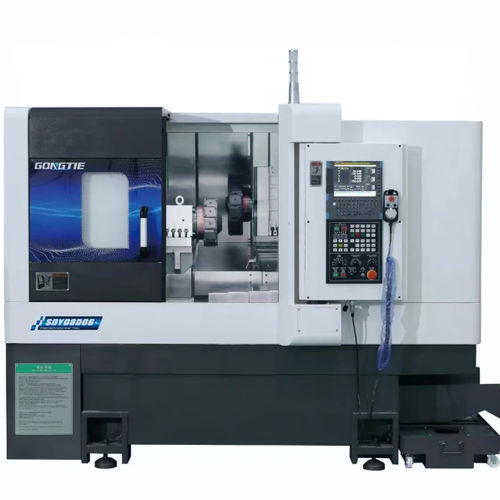

Токарно-фрезерный центр ЧПУ SDX08-A

горизонтальный3 осис двумя револьверными головками

Обзор SDX08-A - это высокоточный токарно-фрезерный станок с ЧПУ с наклонной станиной, предназначенный для комбинированных токарных и фрезерных операций, с двойным шпинделем и двойной силовой револьверной головкой, рассчитанный на интенсивное резание, высокую жесткость и автоматизированное производство. Основные характеристики

• Чугунный корпус станка HT300 с наклонной под 45° станиной и коробчатыми направляющими обеспечивает высокую жесткость и виброустойчивость.
• Система ЧПУ FANUC (серия 0i-TF Plus) в стандартной комплектации (возможна установка SIEMENS); простое программирование и широкие встроенные функции для мультисервокоординации.
• Синхронные электрические шпиндели с прямым приводом собственной разработки для главного и подшпинделя обеспечивают высокую скорость, постоянный крутящий момент, низкую вибрацию и точность позиционирования.
• Высокопрочные подшипники шпинделей и шарико-винтовые пары / роликовые направляющие класса PMI обеспечивают точную подачу и позиционирование.
• Силовая револьверная головка BMT45 (основная 15-позиционная с осью Y; вспомогательная револьверная головка BMT45 12-позиционная) подходит для тяжелой токарно-фрезерной обработки.
• Встроенная гидравлическая станция, водяной насос и многоступенчатая система смазки обеспечивают стабильную мощность и длительную работу.
• Низковольтные электрические компоненты Schneider, полностью внутреннее ограждение из нержавеющей стали и полностью закрытый кожух станка обеспечивают безопасность и долговечность.

Запчасти/компоненты станка

• Станина токарного станка: интегрированный чугун HT300; высокотемпературное покрытие лаком; структура предназначена для загрузки полных деталей; характеризуется легкой транспортировкой стружки, коррозионной стойкостью, жесткостью и антивибрацией.
• Система ЧПУ: FANUC Series 0i-TF Plus (последовательная связь, память 4G); опционально доступны FANUC или SIEMENS; поддерживает координацию нескольких шпинделей/мультисерво и прямое позиционирование шпинделя с высокой скоростью вращения.
• Шпиндель: Встроенный шпиндель с синхронным двигателем и подшипниками класса P4; разработан для постоянного крутящего момента, низкой вибрации и высокой точности (расположение главного и подшпинделя).
• Как: Главный шпиндель 8" 3-кулачковый патрон и подшпиндель 6" 3-кулачковый патрон; сопрягаемые поверхности закалены и отшлифованы; прямая смазка для высокой точности зажима.
• Револьверная головка: Основная 15-позиционная силовая револьверная головка BMT45 с осью Y и дополнительная 12-позиционная револьверная головка BMT45; предназначена для быстрой смены инструмента и тяжелых токарно-фрезерных работ.
• Боковая направляющая (интерполированная ось Y): обеспечивает жесткость и устойчивость станка при больших нагрузках; повышает точность и эффективность обработки.
• Путеводная направляющая: 35-миллиметровая роликовая направляющая PMI X/Z с 6 скользящими блоками для жесткости при высоких нагрузках и точной подачи.
• Шариковинтовая пара: Шариковые винты PMI класса C3 для осей X/Z (высокая скорость подачи, высокая точность, смазка маслом и охлаждение).
• Охлаждение и очистка: водоподъемный насос 2V-30 с баком большой емкости и фильтрацией для охлаждения/очистки деталей и инструментов.
• Электрический блок: Полный набор электрических компонентов с предохранителем и внутренним теплообменником; используются компоненты Schneider.
• Гидравлическая станция: Гидравлическая станция Seven Ocean (Тайвань) обеспечивает стабильную мощность для цилиндра шпинделя, патрона и задней бабки.
• Система смазки: Смазка Ishan 2L/4L для направляющих и винтов; циркулярная смазка поставляется перед поставкой.

Стандартная конфигурация (как указано на странице)

• Корпус станка - Горизонтальная наклонная станина HT300 из чугуна - Из: Китай - Кол-во: 1
• Система ЧПУ - Система FANUC Series 0i-TF Plus - Из: Япония - Кол-во: 1
• Шпиндель - Встроенный электрошпиндель - Из: Китай - Кол-во: 1
• Х-винтовая пара - ШВП PMI 3210 C3 - Из: Тайвань - Кол-во: 1
• Двигатель оси X - βiSc-22/2000-B, 2.5 кВт, крутящий момент 20 Н.м - Из: Тайвань - Кол-во: 1
• Z винт - PMI 4012 C3 ball screw - Из: Тайвань - Кол-во: 1
• Z-осевой двигатель - βiSc-22/2000-B, 2.5 кВт, крутящий момент 20 Н.м - Из: Тайвань - Кол-во: 1
• Направляющая по оси X/Z - Роликовая направляющая PMI 35 P - Из: Тайвань - Кол-во: 4
• Патрон - Гидравлический полый патрон с 3 губками - Из: Тайвань - Кол-во: 1
• Резьба - BMT45-15 с Y / BMT45-12 - Из: Китай - Кол-во: 1
• Гидравлическая система - Seven Ocean емкостью 64 л, 2,2 кВт - Из: Тайвань - Кол-во: 1
• Система смазки - Ishan 2/4L емкость - Из: Тайвань - Кол-во: 1
• Система охлаждения - Luikar 15м подъем - Из: Тайвань - Кол-во: 1
• Бак для воды - 200L бак для воды - Из: Китай - Кол-во: 1
• Электрика низкого давления - Schneider - Из: Франция - Кол-во: 1
• Светильники - Рабочий свет и сигнальная лампа - Из: Китай - Кол-во: 2
• Внутреннее ограждение - Полностью закрытое внутреннее ограждение из нержавеющей стали - Из: Китай - Кол-во: 1
• Крышка машины - Полностью закрытая крышка машины - Из: Китай - Кол-во: 1
• Ящик для инструментов - Набор инструментов для станка в коробке - Из: Китай - Кол-во: 1

Опциональная конфигурация

• Система ЧПУ Fanuc или Siemens
• Направляющая и винтTHK
• Подшпиндель
• Передатчик прутка
• Конвейер для чипов
• Козловой робот
• Кочегар для деталей

Опции (примеры приведены)

• Воздушный обдув, Живой инструмент, Робот-рукоять
• Осевой указатель, Индексирующий патрон, Устройство подачи прутка
• Погрузка и разгрузка портального робота, Фреза, Уловитель деталей
• Автоматическая система измерения, Автоматическая дверь, Транспортер стружки
• Автоматическая компенсация радиуса, Пневматический пистолет, Коллектор масляного тумана
• Система измерения инструмента, Гидравлическая цанга или патрон, Ножной переключатель

Caractéristiques / Spécifications techniques

• Модель: SDX08-A
• Макс. диаметр поворота над станиной: 320 мм
• Макс. диаметр обработки: 220 мм
• Макс. длина обработки: 200 мм
• Макс. перемещение по оси X: X1: 250 мм; X2: 320 мм
• Максимальное перемещение по оси Z: (указано так же, как X в таблице) X1: 250 мм; X2: 320 мм
• Перемещение по оси Y: +/-55 мм
• Мощность/крутящий момент инструмента: 3.1 кВт / 15 Н.м
• Шпиндель носовой: A2-6 (основной) / A2-5 (вспомогательный)
• Отверстие шпинделя: 66 мм (основной) / 56 мм (вспомогательный)
• Макс. пропускная способность (внутренняя): 51 / 45 мм
• Мощность шпинделя: 15 кВт (основной) / 13,4 кВт (под)
• Диапазон частоты вращения шпинделя: 4000 / 5000 об/мин
• Момент вращения шпинделя: 91/260 и 64/120 (по списку)
• Размер гидравлического патрона: 8" / 6"
• Тип револьверной головки: BMT45-15 с Y / BMT45-12
• Станции револьверной головки: 15 / 12
• Размер хвостовика инструмента: 25 мм
• Идентификатор держателя расточного инструмента: Φ32 мм
• Быстрое перемещение по осям X/Z: X1/X2/Y/Z1/Z2: 15/15/20/20 м/мин
• Точность повторяемости оси X/Z: X/Y/Z1/Z2: 0,005 / 0,005 / 0,003 / 0,003 мм
• Емкость гидравлического бака: 64 л
• Мощность двигателя гидравлической станции: 2.2 кВт
• Емкость для смазки: 2 / 4 л
• Полная мощность станка: 50 кВт
• Габаритные размеры станка (ДхШхГ): 2600 x 2280 x 2180 мм
• Общий вес станка: ≈6050 кг
• Гарантия: 12 месяцев
