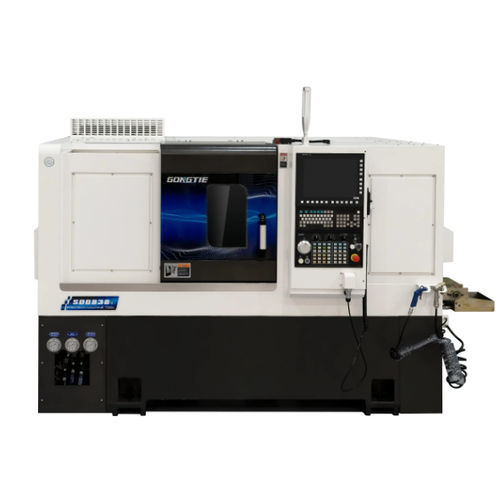

Токарно-фрезерный центр ЧПУ SD0838

горизонтальный2 осис двумя шпинделями

Этот компактный высокоточный двухшпиндельный токарно-фрезерный центр с ЧПУ разработан для интегрированного выполнения токарной, фрезерной, сверлильной и нарезной операций за одно закрепление, повышая производительность и точность при обработке средне- и высокоточных деталей.

Ключевые особенности

• Компактный центр токарно-фрезерной обработки, объединяющий токарную обработку, фрезерование, сверление и нарезание резьбы в одном станке.
• Обработка за одно закрепление уменьшает операции по перемещению заготовок и повышает повторяемость размеров.
• Конфигурация с двумя шпинделями (главный + контршпиндель) для одновременных или последовательных операций и повышенной производительности.
• Главная и контршпиндель оснащены приводными револьверными головками (серия BMT) для быстрой смены инструмента и тяжелой черновой обработки.
• Опциональная автоматизация (гантри/робот/штанговый загрузчик/ловитель деталей) для полуавтоматического или бесперебойного производства.

Состав станка и важные компоненты

• Корпус станка: горизонтально-наклонная станина, отлитая из HT300 для высокой жесткости, демпфирования вибраций и длительного срока службы; конструкция обеспечивает полную загрузку деталей и удобный отвод стружки.
• Система ЧПУ: стандарт SYNTEC 22TB (последовательная связь, 4G память); опции FANUC или SIEMENS. Системы поддерживают интеграцию нескольких сервоприводов и прямое позиционирование шпинделя.
• Шпиндели: встроенные синхронные электрошпиндели прямого привода; главный шпиндель 15 kW (A2-6, отверстие Ø66 mm), контршпиндель 8.5 kW (A2-5, варианты отверстия Ø56/Ø48 mm). Подшипники шпинделя: NTN P4.
• Патроны: гидравлические полые патроны — главный 8" 3 кулачка, контршпиндель 6" 3 кулачка. Сочетаемые поверхности закалены и шлифованы; прямая смазка обеспечивает высокую жесткость и точность зажима.
• Револьверы: главный револьвер BMT45 15 позиций (ось Y опциональна), контрревольвер BMT55 12 позиций с приводом для тяжелой обработки.
• Направляющие: роликовые направляющие PMI (X/Z 35 mm) с несколькими салазками для высокой несущей способности и стабильной точности.
• Шарико-винтовые пары: PMI класс C3 (X/Z 3210/4012) с масляной смазкой и охлаждением; серво-привод для быстрого и точного позиционирования.
• Гидравлика и смазка: гидростанция Seven Ocean (40 L) для цилиндра шпинделя, патрона и центра; система смазки Ishan (2L/4L) для направляющих и винтов; электрические компоненты Schneider низкого напряжения и предохранительные блокировки.
• Охлаждение и очистка: насос Luikar 2V-30 с большим баком (120 L) и фильтрацией для циркуляции охлаждающей жидкости.

Основные моменты стандартной комплектации

• Корпус станка: горизонтально-наклонная станина, HT300 литой чугун.
• ЧПУ (стандарт): SYNTEC 22TB; опции FANUC или SIEMENS.
• Шпиндель: встроенный главный шпиндель 15 kW с прямым приводом.
• ШВП и двигатели: шарико-винтовые пары PMI; двигатели AM11 для осей и приводных инструментов.
• Направляющие: роликовые направляющие PMI 35 P-grade.
• Патроны и револьверы: гидравлический полый патрон главный 8"; главный револьвер BMT45 15 позиций; контрревольвер BMT55 12 позиций.
• Гидростанция: Seven Ocean 40 L, 1.5 kW.
• Бак охлаждающей жидкости: 120 L; конвейер стружки и фильтры включены как стандарт или опция в зависимости от выбора.

Опции

• ЧПУ FANUC или SIEMENS
• Ловитель деталей, контршпиндель, штанговый загрузчик, конвейер стружки
• Гантри-робот или манипулятор для загрузки/выгрузки
• Приводные инструменты, индексирование по оси C, индексирующий патрон, автоматические измерительные и системы предустановки инструмента
• Охлаждение высокого давления, маслоуловитель, автоматическая дверь, ножной переключатель, выключатель блокировки двери

Характеристики / технические спецификации

• Модель: SD0838
• Макс. диаметр над станиной: Φ650 mm
• Макс. диаметр обработки: Φ320 mm
• Макс. длина обработки: 380 mm
• Макс. ход оси X: 185 mm
• Макс. ход оси Z: 556 mm
• Носок главного шпинделя: A2-6; диаметр отверстия шпинделя: Φ66 mm
• Мощность главного шпинделя: 15 kW; диапазон скоростей: 0–4500 об/мин; крутящий момент: 91/260 N·m
• Макс. диаметр заготовки в главном шпинделе (внутр.): 51 mm
• Носок контршпинделя: A2-5; отверстие контршпинделя: Φ48 mm
• Макс. диаметр заготовки в контршпинделе (внутр.): 32 mm; мощность: 8,5 kW; диапазон скоростей: 0–6000 об/мин; крутящий момент: 37/72 N·m
• Тип револьвера: BMT55-12 / BMT45-15 (показаны 12 позиций на приводном револьвере)
• Размер хвостовика инструмента: 25 mm; диаметр отверстия расточного держателя: Φ40 mm
• Скорость быстрого перемещения X/Z: 20 m/min
• Повторяемость осей X/Z: 0,004 mm
• Вместимость гидробака: 40 L; мощность двигателя гидростанции: 1,5 kW
• Объем масляной смазки: (заполнение/система согласно поставке)
• Полная установленная мощность станка: 26 kW
