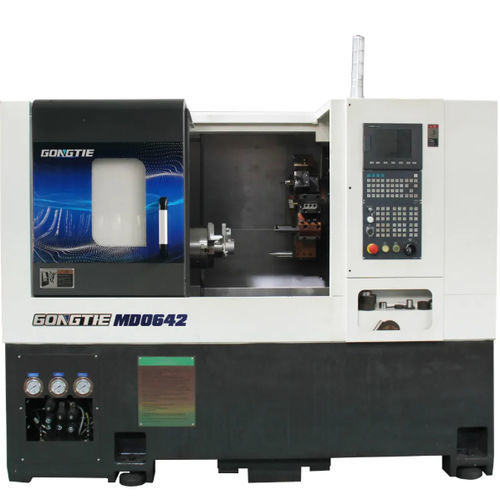

Токарно-фрезерный центр ЧПУ MD0642горизонтальный2 осис наклонной станиной
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Тип
- горизонтальный
- Количество осей
- 2 оси
- Конструкция
- с наклонной станиной
- Другие характеристики
- с турелью, для автоматизации процесса, гидравлический, с большой оправкой, с роботизированным портиком, со встроенным устройством подачи
- Диаметр
650 mm
(25,59 in)- Ход Х
185 mm
(7,28 in)- Ход Z
556 mm
(21,89 in)- Вес машины
3 310 kg
(7 297,3 lb)- Мощность шпинделя
13,4 kW
(18,22 hp)- Скорость вращения
МАКС.: 5 000 rpm
(31 415,927 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)
Описание
Обзор
Ключевые особенности
Составные части и комплектующие (кратко)
Стандартная комплектация (избранные позиции)
Опции
Технические характеристики
- MD0642 — скосноложевая CNC токарно‑фрезерная станция, созданная для комбинированной токарно‑фрезерной обработки; оснащена 12‑позиционной турелью BMT55 и опционной суппинделью для двухэтапной обработки.
- Конструкция машины рассчитана на тяжелое резание: прямой привод шпинделя с постоянным моментом, направляющие и шарико-винтовые передачи PMI, возможность интеграции автоматизации для серийного производства.
Ключевые особенности
- Синхронный шпиндель с прямым приводом и постоянным крутящим моментом; нос шпинделя A2-5, 13,4 кВт, 0–5000 об/мин, масляное охлаждение; подшипники NTN/NSK класса P4 (конструкция 3+2).
- 12‑позиционная силовая турель BMT55 с поддержкой оси Y — до 12 сервоприводных инструментов для тяжелой обработки.
- 6‑дюймовый полый гидравлический патрон (3 кулака), диаметр зажима ок. 17–210 мм, макс. усилие ~140 кН.
- Гидравлический задний центр (MT4) с ходом гильзы 100 мм и максимальным выездом 470 мм; опционально — программируемый задний центр.
- Система управления Syntec 22TA в стандартной комплектации (FANUC или SIEMENS по желанию) с сервоприводами Syntec; поддержка двухэтапных программных последовательностей.
- Охлаждение и очистка: насос Luikar 2V-30, большой бак и система фильтрации; предусмотрено охлаждение шпинделя и удаление стружки.
- Готовность к автоматизации: подача прутка, портальный/манипуляторный робот, транспортер стружки, сборщик деталей, системы автоматического измерения и т.д.
Составные части и комплектующие (кратко)
- Ложе: скосноложе из чугунa HT300 для высокой жесткости и улучшенного удаления стружки; покрытие жароустойчивым лаком.
- CNC и приводы: Syntec 22TA стандарт; серво Syntec (AM11) и привод шпинделя Syntec SMH; опция Fanuc/Siemens.
- Шпиндель: встроенный синхронный мотор, 13,4 кВт, 0–5000 об/мин, нос A2-5, диаметр отверстия 56 мм.
- Патрон: 6" полый гидравлический патрон с закаленными шлифованными контактными поверхностями и прямой смазкой.
- Турель: BMT55 12 позиций, поддерживает до 12 сервоприводных инструментов и обработку с осью Y.
- Направляющие и винты: PMI 35 мм роликовые направляющие и PMI 3210 шарико-винтовые (оси X/Z), класс C3, масляная смазка и охлаждение.
- Гидравлика и смазка: гидростанция Seven Ocean (40 л) и циркуляционная система смазки Ishan 2 л для направляющих и винтов.
- Электрика: низковольтные компоненты (Schneider) с блокировкой безопасности и теплообменником.
Стандартная комплектация (избранные позиции)
- Скосноложе HT300, чугун.
- Система CNC Syntec 22TA; серво Syntec AM11.
- Моторный шпиндель Gongtie; привод Syntec SMH; энкодер Syntec.
- Подшипники шпинделя NTN (x5).
- Шарико-винты PMI 3210 (X/Z) и направляющие PMI 35.
- Насос охлаждения Luikar 2V-30; гидростанция Seven Ocean; смазочная система Ishan; низковольтные компоненты Schneider.
Опции
- Альтернативная CNC система: FANUC или SIEMENS.
- Направляющие и винты THK.
- Суппиндель (второй шпиндель).
- Подающий механизм прутка (PRO Ray VS65), транспортер стружки, портальный робот, сборщик деталей, live‑tool, автоматическое измерение и т.д.
Технические характеристики
- Модель: MD0642
- Макс. диаметр над кареткой: 650 мм
- Макс. диаметр обработки: 320 мм
- Макс. длина обработки: 420 мм
- Ход оси X: 185 мм
- Ход оси Z: 556 мм
- Ход задней бабки: 470 мм
- Ход гильзы задней бабки: 100 мм
- Мощность/крутящий момент инструмента live: 3,1 кВт / 15 N·m
- Нос шпинделя: A2-5 ; диаметр отверстия шпинделя: 56 мм
- Гидравлический патрон: 6" ; пропуск прутка (внутр./внешн.): 45 / 35 мм
- Мощность шпинделя: 13,4 кВт ; скорость: 0–5000 об/мин ; ном./макс. крутящий момент: 64 – 120 N·m
- Быстрый ход X/Z (G0): 20 м/мин ; повторяемость X/Z: 0,003 мм
- Количество инструментов (стандарт): 6 ; станции турели: 12 ; хвостовик инструмента: 25 мм
- Объем гидробака: 40 л ; номинальная мощность машины: 24 кВт
- Габариты (Д x Ш x В): 2262 x 1668 x 1988 мм ; масса: 3310 кг
- Гарантия: 18 месяцев ; MOQ: 1 шт
