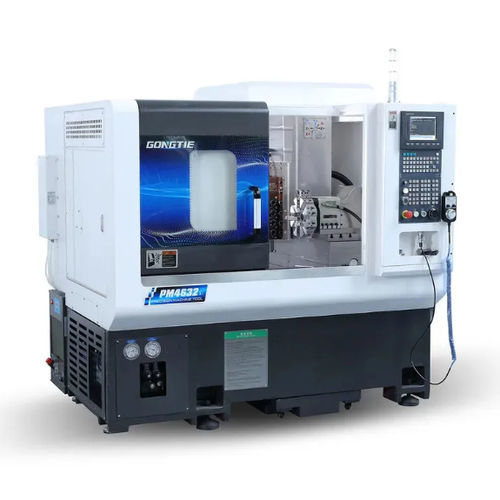

Токарно-фрезерный центр ЧПУ PM4632

горизонтальный2 осиплоскостной

Горизонтальный плоский токарный станок с ЧПУ PM4632 высокой точности для комбинированных операций токарной и токарно-фрезерной обработки, предназначен для тяжелого резания, многокоординатной обработки и автоматизированного производства.

Основные характеристики

• 8-позиционная серво-турель с высотой центра 63 мм для гибкой индексации и быстрой смены инструмента.
• 4+4 приводных (live) инструмента и вертикальная силовая турель с осью Y (ход Y ±120 мм) для токарно-фрезерных и тяжелых операций резания.
• Синхронный моторизованный шпиндель (11,7 кВт) с постоянным крутящим моментом и шпиндельными подшипниками NTN класса P4 для высокой точности позиционирования и низкой вибрации.
• Система ЧПУ Syntec 22TB в стандартной комплектации (FANUC или SIEMENS — опция) и сервоприводы Syntec.
• Полностью закрытый кожух, низковольтные электрические компоненты Schneider и интегрированные системы смазки и охлаждения.

Стандартная комплектация

• Ложе: горизонтальное плоское ложе из чугуна HT300.
• Система ЧПУ: Syntec 22TB.
• Сервомоторы: Syntec.
• Главный шпиндель: моторизованный шпиндель Gongtie; привод шпинделя: Syntec SMH серия.
• Энкодер шпинделя: Syntec; подшипники шпинделя: KOYO / NTN / NSK (Япония), кол-во 5 (P4).
• Система охлаждения шпинделя: Xinfu.
• Шарико-винтовые пары: PMI 3210 (Тайвань) ×2; направляющие: PMI 35 роликовые линейные направляющие ×4.
• Двигатели осей: Syntec AM11 ×2.
• Турель: 8-позиционная серво-турель, высота центра 63 мм; инструменты: 4+4 приводных инструментов.
• Гидросистема: Seven Ocean 40 L; система смазки: Ishan; система охлаждения: Luikar 68 L.
• Ящик с инструментами: Gongtie; низковольтные электрические комплектующие: Schneider.

Опционные конфигурации

• Система ЧПУ FANUC или SIEMENS.
• Направляющие и винты THK.
• Субшпиндель.
• Подача прутка (барфидер).
• Шнековый транспортер стружки.
• Портальный робот / манипулятор для загрузки/разгрузки и ловитель детали.
• Автоматическая система измерения, высоконапорная подача СОЖ, система измерения инструмента, маслоаэрозольный фильтр, индексирующий патрон, ножной выключатель, дверной замок и т.д.

Области применения

• Общее машиностроение.
• Автомобильная промышленность.
• Текстильное машиностроение.
• Электронное оборудование.
• Изготовление прецизионных деталей.
• Компоненты для систем охлаждения и климатической техники.
• Обработка 3C компонентов (электроника потребительского рынка).
• Аэрокосмическая отрасль.

Технические характеристики

• Модель: PM4632.
• Макс. диаметр над станиной: 600 мм.
• Макс. диаметр точения: 260 мм.
• Макс. длина точения: 150 мм.
• Высота центра (шпиндель — стол инструментов): 99 мм.
• Высота центра (шпиндель — пол): ≈1050 мм.
• Ход по оси X: 350 мм; ход по оси Z: 280 мм.
• Размер носка шпинделя: A2-5; отверстие шпинделя: 56 мм.
• Макс. проход прутка (внутр./внешн.): 45 / 35 мм.
• Мощность двигателя шпинделя: 11,7 кВт; ном./макс. скорость шпинделя: 2000 / 5000 об/мин.
• Ном./макс. крутящий момент шпинделя: 64 / 120 N·m.
• Быстроходный ход X/Z (G0): 20 / 20 м/мин.
• Повторяемость по осям: 0,005 мм.
• Количество держателей инструментов (гнёзд турели): 4 (главная турель) + 4+4 приводных инструмента доступны.
• Размер хвостовика инструмента: 20 мм; держатель расточных инструментов: φ25 мм.
• Опциональная высота центра турели (передняя сторона): 63 мм.
• Ёмкость бака охлаждения: 68 л; ёмкость гидробака: 40 л.
• Полная подключаемая мощность станка: 23 кВт.
• Габариты (Д × Ш × В): 2000 × 1600 × 1900 мм; общий вес: 2500 кг.
• Гарантия: 12 месяцев.
