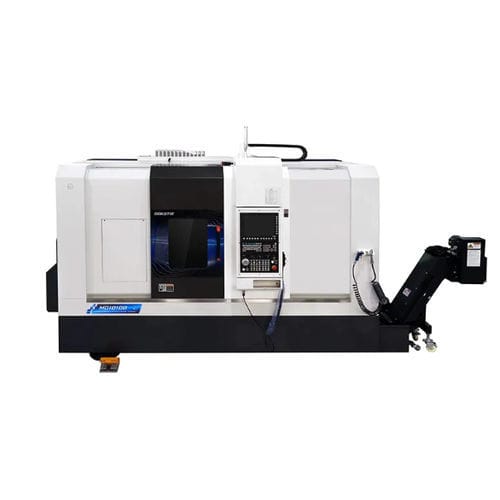

Токарно-фрезерный центр ЧПУ MD10100горизонтальный2 осис наклонной станиной
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Тип
- горизонтальный
- Количество осей
- 2 оси
- Конструкция
- с наклонной станиной
- Другие характеристики
- с турелью, прецизионный, с осью Y, с автоматической погрузкой, с роботизированным портиком, со встроенным устройством подачи
- Диаметр
600 mm
(23,62 in)- Ход Х
185 mm
(7,28 in)- Ход Z
556 mm
(21,89 in)- Вес машины
3 310 kg
(7 297,3 lb)- Мощность шпинделя
13,4 kW
(18,22 hp)- Скорость вращения
МАКС.: 5 000 rpm
(31 415,927 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)
Описание
Обзор MD0642
Ключевые особенности
Компоненты / узлы
Стандартная комплектация (фрагмент)
Опции
Технические характеристики

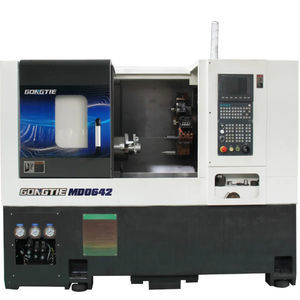

- MD0642 — наклонно‑кроватная CNC токарно‑фрезерная машина, разработанная для двухэтапной обработки, оснащённая 12‑позиционной турелью и опциональным контршпинделем для автоматизированных линий.
- Промышленная конструкция для тяжёлой резки: корпус из литого чугуна HT300 и полная ограждающая крышка для контроля стружки и безопасности оператора.
Ключевые особенности
- Синхронный шпиндель с прямым приводом, масляное охлаждение и высокоточные подшипники для постоянного крутящего момента и низкой вибрации.
- Система управления Syntec 22TA (опции Fanuc или Siemens) для программирования многооперационных процессов.
- 12‑позиционная турель BMT55 (серво) для тяжёлого точения и фрезерования; опция оси Y.
- 6" гидравлический полый патрон с 3 кулачками и гидравлический задний центр (конус MT4) для обработки прутковых заготовок.
- PMI роликовые направляющие и шарико‑винтовые пары X/Z для высокой жёсткости, быстрых подач и повторяемого позиционирования.
- Интегрированные системы смазки, масляного охлаждения, насос подачи СОЖ и фильтрации.
Компоненты / узлы
- Станина: литой HT300 наклонный bed с высокотемпературным покрытием для коррозионной стойкости и демпфирования.
- ЧПУ: Syntec 22TA (стандарт); Fanuc или Siemens — опция.
- Шпиндель: встроенный синхронный шпиндель с масляным охладителем, подшипники NTN/NSK, нос шпинделя A2‑5, отверстие Ø56 mm.
- Патрон: 6" полый гидравлический патрон 3 кулачка, закалённые и шлифованные поверхности, прямая смазка.
- Турель: BMT55 12 позиций для интенсивной обработки.
- Направляющие и винты: PMI роликовые направляющие и шариковинтовые пары X/Z с масляной смазкой и охлаждением.
- Охлаждение и очистка: насос Luikar 2V‑30, большой бак для СОЖ и фильтрационная система.
- Электрошкаф: комплект низковольтных компонентов Schneider, блокировка безопасности и внутрисхемный теплообменник.
Стандартная комплектация (фрагмент)
- Корпус станка: HT300 чугун, наклонная станина.
- ЧПУ: Syntec 22TA (Тайвань).
- Шпиндель: встроенный прямой привод с масляным охлаждением.
- ШВП: X/Z шарико‑винтовые пары PMI.
- Двигатели осей X/Z: Syntec серводвигатели (серия AM).
- Подшипники шпинделя: NTN (Япония).
- Гидравлическая станция: Seven Ocean (40 L).
- Система смазки: Ishan (2 L).
- Электрооборудование: Schneider.
- Полное ограждение и внутренняя стенка из нержавеющей стали.
Опции
- ЧПУ Fanuc или Siemens.
- Приёмник деталей, конвейер для деталей.
- Штанговый загрузчик и автоматическая подача.
- Транспортер стружки и расширенная фильтрация.
- Портальный робот, манипулятор или другие интеграции автоматизации.
Технические характеристики
- Модель: MD0642
- Макс. диаметр над станиной: Ø650 mm
- Макс. диаметр обработки: Ø320 mm
- Макс. длина обработки: 420 mm
- Ход по X: 185 mm
- Ход по Z: 556 mm
- Ход задней бабки: 470 mm
- Ход гильзы задней бабки: 100 mm
- Мощность/крутящий момент живого инструмента: 3.1 kW / 15 N·m
- Нос шпинделя: A2‑5
- Отверстие шпинделя: Ø56 mm
- Вместимость прутка (внутр./наружн.): 45 / 35 mm
- Мощность шпинделя: 13.4 kW
- Макс. скорость шпинделя: 0–5000 rpm
- Номин./макс. крутящий момент шпинделя: 64–120 N·m
- Турель: BMT55, 12 позиций
- Ход быстрый X/Z: 20 m/min
- Повторяемость X/Z: 0.003 mm
- Ёмкость гидробака: 40 L
- Полная мощность машины: 24 kW
- Габариты (Д×Ш×В): 2262 × 1668 × 1988 mm
- Масса: 3310 kg
- Гарантия: 18 месяцев
- MOQ: 1 комплект
