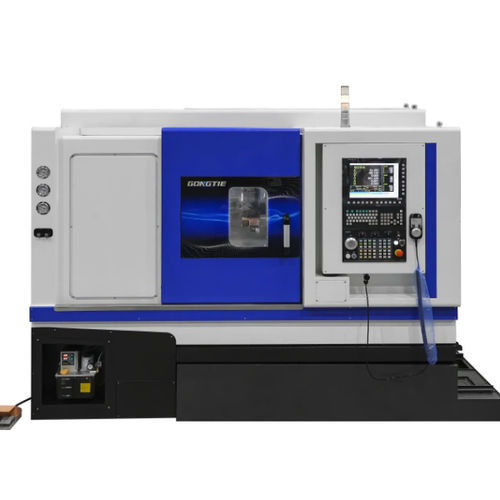

Токарно-фрезерный центр ЧПУ MDX0850-S

горизонтальный3 осис наклонной станиной

MDX0850-S — горизонтальный наклонный токарно-фрезерный CNC с двумя шпинделями для прецизионной интегрированной многопроцессной обработки (токарная, фрезерная, сверление, нарезание резьбы) и тяжелой резки. Станок сочетает HT300 чугунную наклонную станину, высокомощные электрошпиндели с прямым приводом, шарико-винтовые пары PMI и роликовые направляющие для высокоскоростного и высокоточного производства.

Ключевые особенности

• Интегрированная горизонтальная наклонная станина из чугуна HT300 для высокой жесткости, гашения вибраций и оптимизации под тяжелые режимы резания.
• CNC система SYNTEC 22TB с 15-дюймовым дисплеем, поддержка различных обрабатывающих приложений и удобство управления.
• Встроенные электрошпиндели с прямым приводом (главный и вспомогательный): постоянный крутящий момент, высокая жесткость, антивибрационная конструкция и точное позиционирование; подшипники NSK, структура 3+2, класс P4.
• ШВП PMI 3210/4210 класса C3 и роликовые направляющие PMI 35 P для точной подачи, позиционирования и высокой грузоподъемности.
• 12-позиционная силовая револьверная головка BMT55 с интерполяцией по оси Y для комбинированных операций точения и фрезерования и тяжелой резки.
• Гидравлические компоненты: гидравлический полый патрон 3 кулачка и гидростанция Seven Ocean; интегрированные системы смазки и охлаждения (смазка маслом 4 L, подъемный насос и бак 120 L).
• Полностью закрытый кожух и внутренняя нержавеющая ограждающая панель для безопасности и изоляции; низковольтные электрические компоненты Schneider для управления и защиты.

Стандартная комплектация (компоненты / бренды / происхождение / кол-во)

• Корпус станка: горизонтальная наклонная станина HT300 чугун — China — Кол-во: 1
• CNC система: SYNTEC 22TB — Taiwan — Кол-во: 1
• Шпиндель: встроенный электрошпиндель с прямым приводом (главный/вспомогательный) — China — Кол-во: 1
• X винт: шарико-винтовая пара PMI 3210 C3 — Taiwan — Кол-во: 1
• Двигатель осей X/Z1/Z2: AM15 (3.1 kW, 15 N.m) — Taiwan — Кол-во: 1
• Z винт / вспомогательный шпиндель: PMI 4210 C3 — Taiwan — Кол-во: 1
• Двигатель для вращающегося инструмента: AM18 (3.9 kW, 18 N.m) — Taiwan — Кол-во: 1
• Направляющие: PMI 35 P роликовые направляющие — Taiwan — Кол-во: 4
• Патрон: гидравлический полый 8/6 патрон с 3 кулачками — Taiwan — Кол-во: 1
• Туррет: 12-позиционная BMT55 силовая турель — Taiwan — Кол-во: 1
• Гидросистема: Seven Ocean (гидростанция) — Taiwan — Кол-во: 1
• Система смазки: Ishan (емкость 4 L) — Taiwan — Кол-во: 1
• Система охлаждения: Luikar 2V-60 (подъемный насос) — China — Кол-во: 1
• Водяной бак: 120 L — China — Кол-во: 1
• Низковольтная электроника: Schneider — France — Кол-во: 1
• Рабочие и сигнальные светильники — China — Кол-во: 2
• Внутренний забор: полностью закрытый внутренний забор из нержавеющей стали — China — Кол-во: 1
• Полностью закрытый кожух машины — China — Кол-во: 1
• Ящик с инструментами: набор инструментов в коробке — China — Кол-во: 1

Опциональные аксессуары / опции

• CNC система Fanuc или Siemens
• Ловушка для деталей
• Штанговый загрузчик
• Транспортер стружки
• Портальный робот / портальные системы загрузки / роботообрабатывающие системы
• Воздушная продувка, индексирование по оси C, индексирующий патрон, живые инструменты, фрезы, ловушка для деталей, автоматическая система измерения, автоматическая дверь, транспортер стружки, сборщик масляного тумана, система СОЖ высокого давления, система измерения инструмента, гидравлический патрон или цанга, ножной выключатель, дверной замок-выключатель и т.д.

Технические характеристики

• Модель: MDX0850-S
• Макс. диаметр над станиной: Φ520 mm
• Макс. диаметр обработки: Φ400 mm
• Макс. длина обработки: 500 mm
• Макс. ход по X: 225 mm
• Макс. ход по Z: 500 mm
• Макс. ход по Y: +/-50 mm
• Носок главного шпинделя: A2-6
• Отверстие главного шпинделя: Φ66 mm
• Проходной диаметр главного шпинделя (внутренний): 50 mm
• Мощность главного шпинделя: 15 kW
• Диапазон оборотов главного шпинделя: 0~4500 rpm
• Крутящий момент главного шпинделя: 91/260 N.m
• Носок вспомогательного шпинделя: A2-5
• Отверстие вспомогательного шпинделя: Φ56 mm
• Макс. проходной диаметр (вспомогательный): 45 mm
• Мощность вспомогательного шпинделя: 13.4 kW
• Диапазон оборотов вспомогательного шпинделя: 0~4500 rpm
• Крутящий момент вспомогательного шпинделя: 68/120 N.m
• Размер гидравлического патрона: 6 inch
• Тип турреты: BMT55-12 (силовая турель)
• Число позиций турреты: 12
• Размер хвостовика инструмента: 25 mm
• ID расточных державок: Φ40 mm
• Ход X/Z (быстрый): 20 m/min
• Повторяющаяся точность X/Z: 0.005 mm
• Емкость гидробака: 40 L
• Мощность мотора гидростанции: 1.5 kW
• Емкость масляной смазки: 4 L
• Полная мощность станка: 33 kW
• Габариты (L x W x H): 2600 x 2280 x 2180 mm
• Общий вес станка: 6000 KG
• Гарантия: 12 months
