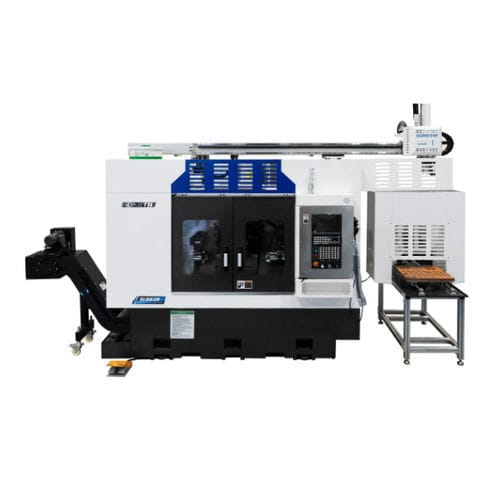

Токарно-фрезерный центр ЧПУ SL0636

горизонтальный6 осейс наклонной станиной

SL0636 — это 45° наклонный станок‑центр (токарно‑фрезерный) с двумя шпинделями и двойным блоком приводных инструментов, обеспечивающий точное точение, фрезерование, сверление и нарезание резьбы за одну установку. Разработан для повышения эффективности обработки и получения готовых деталей за одно закрепление; допускает опции автоматизации (портал, роботы, подающие устройства для прутка, транспортёры стружки).

Ключевые особенности

• Стыковка шпиндель/субшпиндель с приводными инструментами для комбинированной обработки (точение/фрезерование/сверление/резьбонарезание).
• Обработка за одну установку для получения готовой детали в одном цикле, сокращая переналадку и время цикла.
• Интегральное ложе 45° из чугуна HT300 для жёсткости и демпфирования вибраций; полностью закрытый кожух и нержавеющая внутренняя ограда.
• Опциональная автоматизация: портальные системы, робототехника, загрузчики прутка, ловушки для деталей, конвейеры стружки.

Детали станка / Компоненты

• Корпус: Интегральное ложе HT300 45° с высокотемпературной запекной эмалью для коррозионной стойкости и жёсткости.
• CNC система: SYNTEC 22TA (последовательная связь, 4G память); поддержка многокоординатного программирования и серво‑приводов.
• Шпиндель / Субшпиндель: Электрические шпиндели с прямым приводом, подшипники NTN P4 высокой жёсткости для точности и низкой вибрации.
• Патрон: Гидравлический полый 3‑кулачковый патрон (6"+6" или 8" опционально), закалённые и шлифованные контактные поверхности, прямое смазочное питание.
• Револьвер: Приводные инструменты (одна/две головы; радиальные/осевые; опционально ось Y).
• Направляющие: PMI роликовые направляющие для больших нагрузок и высокой жёсткости.
• ШВП: PMI C3 (3210) шарико‑винтовые пары с масляным смазыванием и охлаждением для высоких подач и длительного срока службы.
• Гидравлическая станция: Seven Ocean 40L обеспечивает стабильную подачу для цилиндров, патрона и задней бабки.
• Смазка: Автоматическая система Ishan 2L, заправленная перед поставкой.
• Системы охлаждения и жидкости: Luikar, бак 120L, маслорегуляция и двухнасосный бак для охлаждения и очистки.
• Электрика: Компоненты низкого напряжения Schneider; шкаф с теплообменником и опциональным кондиционированием.
• Опции периферии: Маслоуловитель, Renishaw инструмент‑седер, система термокомпенсации, ловушка для деталей, регулятор напряжения.

Опции

• Альтернативы CNC: Fanuc или Siemens.
• Автоматизация: Портальные роботы, манипуляторы, портальная подача, загрузчики прутка, питание через качающийся лоток.
• Обработка материала и доработка: Ловушка деталей, конвейер стружки, подающий пруток.
• Процесс и безопасность: Автоматическая система измерения, система измерения инструмента, автоматические двери и замки, ножной выключатель, высоконапорный СОЖ, центральное водоснабжение.

Технические характеристики

• Модель: SL0636
• Макс. диаметр обработки (мм): φ500
• Макс. диаметр на «скейте» (мм): φ160
• Макс. диаметр точения (мм): φ360 (диск)
• Макс. расстояние между двумя патронами (мм): 700
• Макс. длина обработки с 6" патроном (мм): 125 (одинарная дорожка)
• Оси X1 / X2 (ход по диаметру мм): 1000 / 1000
• Оси Z1 / Z2 (ход мм): 350 / 350
• Ось Z3 (субшпиндель) макс. ход (мм): /
• Управляемые оси: 6 осей (X1 + X2 + Z1 + Z2 + C1 + C2)
• X1 / X2 шарико‑винтовая пара: 3210-C3
• Крутящий момент двигателей X1 / X2: AM8
• Z1 / Z2 шарико‑винтовая пара: 3210-C3
• Рекомендуемый крутящий момент двигателей Z1 / Z2: AM11
• Ложе / Корпус: 45° интегральное литое ложе
• Макс. скорость шпинделя (об/мин): 50 - 5000
• Проходное отверстие шпинделя и субшпинделя (мм): φ56
• Нос шпинделя: A2-5
• Мощность электрического шпинделя (кВт): 13.4
• Опциональные типы шпинделя: Type 0640 / Type L46

Стандартная комплектация (выбранные позиции)

• Корпус машины: Горизонтальное наклонное ложе HT300 чугун — Китай — Кол-во: 1
• CNC система: SYNTEC 22TB (Тайвань) — Кол-во: 1
• Шпиндель: 13.4 kW электрический шпиндель (Китай) — Кол-во: 1
• Субшпиндель: 13.4 kW электрический шпиндель (Китай) — Кол-во: 1
• ШВП X/Z: PMI C3 шарико‑винтовые (Тайвань)
• Направляющие X/Z: PMI роликовые направляющие (Тайвань)
• Патрон: Гидравлический полый 3‑кулачковый (6/8" опц.) — Тайвань
• Приводные инструменты: Одна/две головы радиальные/осевые (опция)
• Гидросистема: Seven Ocean 40L (Тайвань)
• Смазка: Ishan 2L (Тайвань)
• Куллинг: Luikar 30m подъём (Китай)
• Водяной бак: 120L (Китай)
• Низковольтная электроника: Schneider (Франция)
• Свет: Рабочий и сигнальный — Кол-во: 2
