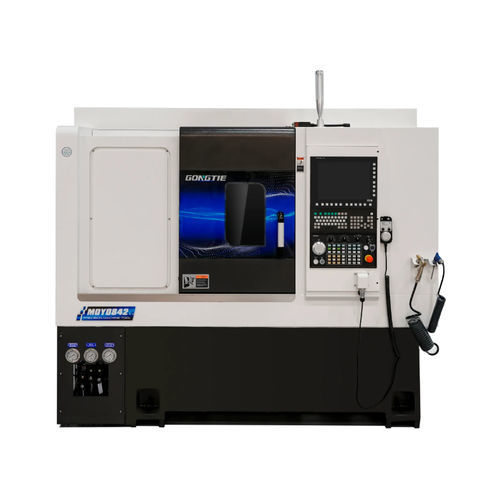

Токарно-фрезерный центр ЧПУ MDY0842

горизонтальный3 осис наклонной станиной

Обзор
MDY0842 — горизонтальный наклонный CNC токарно-фрезерный центр, сочетающий синхронный шпиндель с прямым приводом, моторизованный 15-позиционный силовой револьвер с осью Y и фрезерные возможности для выполнения сложных операций токарно-фрезерной обработки. Спроектирован для высокой жесткости, стабильной крутящего момента шпинделя и тяжёлой резки; доступны варианты автоматизации.

Ключевые характеристики

• Синхронный шпиндель с прямым приводом: постоянный крутящий момент, низкая вибрация и высокая точность позиционирования (подшипники NTN/NSK P4).
• ЧПУ SYNTEC 22TA в стандарте (FANUC или SIEMENS по опции).
• 15-позиционный револьвер BMT45 с осью Y для тяжёлой обработки (опция BMT55-12).
• 8" гидравлический полый патрон (3 кулака) и гидравлический задний центр (MT4); опционально программируемый задний центр.
• Y-ось, жёстко соединённая под 90°, для выполнения токарно-фрезерных операций на сложных деталях.
• Системы охлаждения и очистки: насос Luikar 2V-30 с большим баком и фильтрацией.

Составные части машины

• Ложе: интегрированное чугунное ложе HT300 — высокая жёсткость и демпфирование вибраций.
• ЧПУ: Syntec 22TA в стандарте; возможна комплектация FANUC или SIEMENS.
• Шпиндель: встроенный синхронный мотор-шпиндель, нос A2-6, 15 kW, масляное охлаждение, подшипники P4 NTN/NSK.
• Патрон: 8" гидравлический полый патрон, зажимной диапазон 17–210 мм, до 5000 об/мин.
• Револьвер: 15 позиций BMT45 POWER с прямой Y-осью; быстрый сменщик инструментов; до 15 серводвигательных инструментов.
• Задняя бабка: гидравлическая, конус MT4, ход втулки 100 мм, макс. ход 470 мм.
• Направляющие: PMI 35 мм роликовые направляющие; шарико-винтовая пара PMI 3210 (X/Z) с масляным смазыванием.
• Электрика: компоненты Schneider; гидростанция Seven Ocean 40 L; система смазки Ishan 2 L.

Стандартная комплектация (выдержка)

• Ложе: горизонтальное наклонное ложе HT300 (Китай).
• ЧПУ: Syntec 22TA (Тайвань).
• Сервомоторы/двигатели осей: Syntec AM11.
• Главный шпиндель: моторизованный шпиндель Gongtie.
• Привод шпинделя: Syntec SMH серия.
• Подшипники шпинделя: NTN (Япония).
• ШВП: PMI 3210; направляющие: PMI 35.
• Гидравлический патрон: 8"; насос охлаждения: Luikar 2V-30.
• Гидросистема: Seven Ocean; смазка: Ishan; электроника: Schneider; защита: OMRON.

Опции и автоматизация

• FANUC или SIEMENS ЧПУ; направляющие и винты THK; 6" гидравлический патрон; 12-позиционный револьвер; субшпиндель; насос 45 m; подача прутка; транспортёр стружки; гантри-робот; сборщик деталей и прочие системы автоматизации.

Области применения

• Общее машиностроение, автокомпоненты, текстильное оборудование, электронное оборудование, прецизионные механизмы, холодильная промышленность, обработка 3C деталей, аэрокосмическая отрасль и другие производства прецизионных деталей.

Технические характеристики

• Модель: MDY0842
• Макс. диаметр поворота над станиной: 650 мм
• Макс. диаметр обработки: 320 мм
• Макс. длина обработки: 420 мм
• Ход оси X: 185 мм
• Ход оси Z: 556 мм
• Ход оси Y: ±45 мм
• Макс. ход задней бабки: 470 мм
• Ход вилки (tailstock quill): 100 мм
• Мощность/крутящий момент живого инструмента: 2.4 kW / 11.5
• Размер носа шпинделя: A2-6
• Размер гидравлического патрона: 8"
• Диаметр сквозного отверстия шпинделя: 66 мм
• Макс. пропуск прутка (внутр./наруж.): 50 / 40 мм
• Мощность шпинделя: 15 kW
• Макс. скорость шпинделя: 0 – 4500 об/мин
• Номинальный / макс. крутящий момент шпинделя: 912 / 260
• Быстроход X/Z (G0): 20 m/min
• Кол-во держателей инструментов (базово): 6 ; инструментов в револьвере: 15
• Повторяемость X/Z: 0.005 мм
• Ёмкость гидробака: 40 L
• Полная потребляемая мощность машины: 26 kW
• Габариты (L × W × H): 2262 × 1668 × 2047 мм
• Общий вес: 3520 кг
• Гарантия: 18 месяцев
• MOQ: 1 комплект
