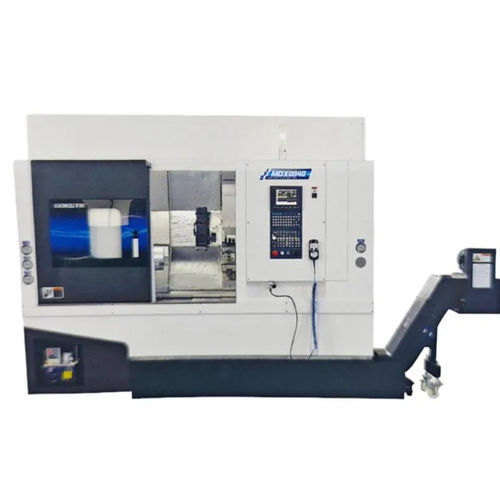

Токарно-фрезерный центр ЧПУ MDX0840горизонтальный3 осис наклонной станиной
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Тип
- горизонтальный
- Количество осей
- 3 оси
- Конструкция
- с наклонной станиной
- Другие характеристики
- высокой точности, с турелью, с осью Y, с прямым приводом, гидравлический
- Диаметр
520 mm
(20,47 in)- Ход Х
225 mm
(8,86 in)- Ход Y
МИН.: -55 mm
(-2,17 in)МАКС.: 55 mm
(2,17 in)- Ход Z
420 mm
(16,54 in)- Вес машины
4 000 kg
(8 818,49 lb)- Мощность шпинделя
15 kW
(20,39 hp)- Скорость вращения
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 4 500 rpm
(28 274,334 rad.min-1)
Описание
MD0642 — это шлифованная (скошенная) станина CNC токарно-фрезерного центра для двухэтапной обработки, оснащённый 12-позиционной турелью BMT55, контршпинделем и прямым приводом шпинделя.
Основные характеристики
Компоненты и системы
Опции и автоматизация
Характеристики / Технические данные
Основные характеристики
- Прямой привод шпинделя обеспечивает стабильный крутящий момент и точное позиционирование.
- CNC-система: Syntec 22TA (опции: FANUC/SIEMENS) для удобного программирования и управления.
- Синхронный электрический шпиндель: высокая скорость, низкая вибрация, возможность комбинированной обработки (точение+фрезерование).
- Power-turret BMT55 на 12 позиций для тяжёлой резки и быстрой смены инструментов.
- Гидравлический полый патрон 6" с 3 кулачками и гидравлический задний центр (конус MT4) для поддержки длинных заготовок.
- ШВП и направляющие PMI для высокой точности подачи и долговечности.
Компоненты и системы
- Станина: литой чугун HT300, высокая жёсткость и виброустойчивость.
- CNC-контроллер: Syntec 22TA с функционалом multi-machine.
- Шпиндель: встроенный синхронный электрошпиндель с подшипниками NTN/NSK P4, нос шпинделя A2-5.
- Турель: BMT55-12 с возможностью интерполяции по оси Y.
- Гидростанция: Seven Ocean 40 L; система автоматической смазки Ishan 2 L.
- Электрика: компоненты Schneider для низкого напряжения; замки безопасности OMRON.
Опции и автоматизация
- Пневмовоздух
- Приводной инструмент (live tool)
- Робот-манипулятор
- Индексирование по оси C
- Индексирующий патрон
- Штанговая подача (bar feeder)
- Портальный/гантри робот для загрузки/разгрузки
- Режущие инструменты
- Ловитель деталей
- Система автоматического измерения
- Автоматическая дверь
- Транспортер стружки
- Автоматическая компенсация радиуса
- Пневмопистолет
- Устройство сбора масляного тумана
- Система высоконапорного охлаждения
- Водяной пистолет
- Замок двери с выключателем
- Система измерения инструмента
- Гидравлическая цанга или патрон
- Педаль (foot switch)
Характеристики / Технические данные
- Модель: MD0642
- Макс. диаметр вращения над станиной: 650 мм
- Макс. диаметр обработки: 320 мм
- Макс. длина обработки: 420 мм
- Ход оси X: 185 мм
- Ход оси Z: 556 мм
- Ход заднего центра: 470 мм
- Ход хвостовика (quill): 100 мм
- Мощность/крутящий момент двигателя живого инструмента: 3.1 kW / 15 N·m
- Тип носа шпинделя: A2-5
- Размер гидравлического патрона: 6"
- Диаметр отверстия шпинделя: 56 мм
- Макс. пропуск штанги (внутр./внешн.): 45 / 35 мм
- Мощность двигателя шпинделя: 13.4 kW
- Макс. скорость шпинделя: 0 – 5000 об/мин
- Номин./макс. крутящий момент шпинделя: 64 – 120 N·m
- Ход быстрого перемещения X/Z: 20 m/min
- Стандартное количество держателей инструментов: 6
- Количество инструментов в турели (опция): 12
- Диаметр хвостовика инструмента: 25 mm
- ID держателя расточных инструментов: φ40
- Повторяемость по осям X/Z: 0.003 mm
- Ёмкость гидробака: 40 L
- Полная мощность машины: 24 kW
- Габариты (Д x Ш x В): 2262 x 1668 x 1988 mm
- Масса: 3310 kg
- Гарантия: 18 месяцев
- MOQ: 1 шт.
