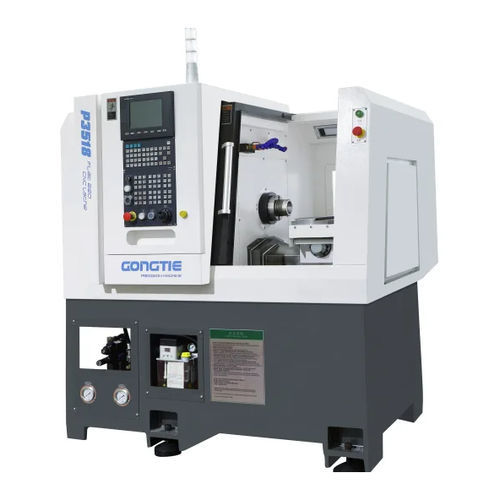

Токарный станок ЧПУ P3518горизонтальный2 осиплоскостной
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество осей
- 2 оси
- Конструкция
- плоскостной
- Передний конец шпинделя
- A2-5
- Приводная система
- с прямым приводом
- Применение
- для производства небольших деталей
- Рабочая характеристика
- высокой точности
- Комбинированная функция
- фрезерование
- Варианты и аксессуары
- со встроенным устройством подачи
- Диаметр
360 mm
(14,17 in)- Скорость вращения
6 000 rpm
(37 699,112 rad.min-1)- Длина детали
100 mm
(4 in)- Максимальный диаметр резки
100 mm
(4 in)- Наибольший диаметр прутка
25 mm, 35 mm
(1 in, 1 in)- Ход Х
320 mm
(13 in)- Ход Z
175 mm
(7 in)- Быстрая подача по оси X
20 m/min
- Быстрая подача по оси Z
20 m/min
- Номинальная мощность
8,5 kW
(11,6 hp)- Максимальный крутящий момент
22 Nm, 76 Nm
(16 ft.lb, 56 ft.lb)- Производительность охлаждающей жидкости
38 l
(10 gal)- Габаритная длина
1 595 mm
(63 in)- Габаритная ширина
1 428 mm
(56 in)- Общая высота
1 700 mm
(67 in)- Вес
1 600 kg
(3 527 lb)
Описание
Обзор
Основные компоненты и особенности
Технические характеристики
Стандартная комплектация и опции
- P3518 — токарный станок с плоской станиной и ЧПУ, предназначенный для высокоточной обработки мелких деталей, спроектирован для жесткости, тепловой стабильности и интеграции в автоматизированные линии.
- Стандартное CNC: Syntec 22TA (опции FANUC или SIEMENS).
Основные компоненты и особенности
- Станина из чугуна HT300 с термостойким покрытием для высокой жесткости и гашения вибраций.
- Синхронный шпиндель с прямым приводом и масляным охлаждением для постоянного крутящего момента, низких вибраций и точного позиционирования (сквозное отверстие шпинделя φ48 мм, фланец A2-5).
- 5-позиционный ганг-держатель, подходящий для комбинированной токарной и фрезерной обработки мелких деталей.
- Шарико-винтовые передачи и линейные направляющие PMI (класс C3) для точной подачи и позиционирования.
- Гидравлическая система зажима и внешняя гидростанция (Seven Ocean) для операций зажима и револьверной бабки; гидробак 20 л.
- Фронтальная система масляной смазки (2 л) и насос охлаждающей жидкости с баком 38 л для охлаждения инструмента и удаления стружки.
- Электрооборудование низкого напряжения Schneider, шкаф с климат-контролем для тепловой защиты.
- Полное кожухование и внутренняя ограда для безопасности и чистоты цеха.
Технические характеристики
- Модель: P3518
- Макс. диаметр над станиной: 360 мм
- Макс. диаметр точения: 100 мм
- Макс. длина точения: 100 мм
- Высота центра (шпиндель → станина инструмента): 50 мм
- Высота центра (шпиндель → пол): ≈1080 мм
- Ход по X: 320 мм
- Ход по Z: 175 мм
- Нос шпинделя: A2-5
- Гидравлический зажим (цанга/патрон): 35
- Диаметр отверстия шпинделя: 48 мм
- Макс. диаметр стержня (внутр./внешн.): 35 / 25 мм
- Мощность двигателя шпинделя: 8,5 кВт
- Номинальная макс. скорость шпинделя: 6000 об/мин
- Номинальный макс. момент шпинделя: 22 / 76 Н·м
- Ход быстрого перемещения X/Z (G0): 20 м/мин
- Количество позиция инструмента: 5
- Размер хвостовика инструмента: 16 мм
- Держатель для расточных инструментов: φ20 мм
- Повторяемость по X/Z: 0,003 мм
- Емкость бака охлаждения: 38 л
- Емкость гидробака: 20 л
- Установленная мощность станка: 12 кВт
- Габариты (Д × Ш × В): 1595 × 1428 × 1700 мм
- Масса станка: 1600 кг
- Гарантия: 18 месяцев
Стандартная комплектация и опции
- Стандарт: станина HT300, CNC Syntec, сервоприводы Syntec AM3, моторизованный шпиндель, PMI шарико-винтовые передачи и линейные направляющие, гидравлика Seven Ocean, автоматическая смазка, насос и баки охлаждения, электрические компоненты Schneider.
- Опции: CNC FANUC или SIEMENS, альтернативные подшипники шпинделя, гидравлический патрон, интерфейсы автоматизации для подачи прутка / обработки деталей, индивидуальная компоновка оснастки.
