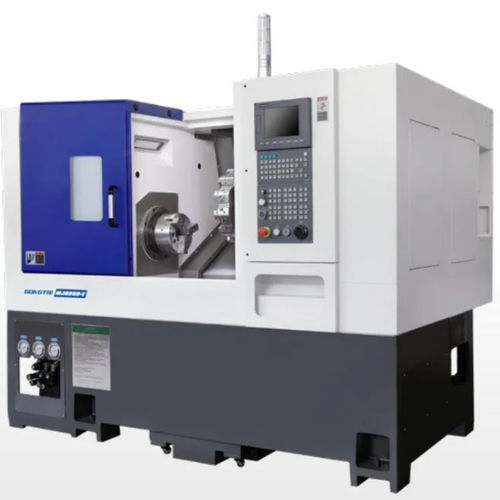

Токарный станок ЧПУ MJ0850-E

горизонтальный2 осинаклонная станина

Обзор

MJ0850-E — горизонтальный токарный станок с наклонным суппортом и ЧПУ, разработанный для мощной черновой и прецизионной токарной обработки. Станок сочетает станину из чугуна HT300, 12-позиционный серво-револьвер и ременную шпиндельную передачу для стабильной серийной работы.

Основные компоненты и ключевые особенности

• Станина: интегрированная наклонная станина из HT300 для высокой жесткости, загрузки целых деталей и эффективного отвода стружки.
• ЧПУ: SYNTEC 7TA (опции: FANUC или SIEMENS) с удобным программированием и набором встроенных функций.
• Шпиндель: 11 kW, ременной привод, носок A2-6, масляное охлаждение, прецизионные подшипники NSK/NTN P4 для тяжелой резки.
• Патрон: 8" гидравлический полый 3-кулачковый патрон, прямая смазка; отверстие шпинделя Φ66 mm (проход стержня 51 mm).
• Револьвер: 12 позиций серво-револьвер, высота центра 100 mm, быстрая смена инструмента и высокая жесткость.
• Направляющие и шпиндели подачи: PMI 35 mm роликовые направляющие и PMI 3210-C3 шарико-винтовые пары для высокой точности позиционирования и длительного срока службы; смазка/охлаждение винтов.
• Гидравлика и смазка: гидравлическая станция 40 L, гидравлический суппорт MT4, циркуляционная масляная система 2 L, бак охлаждающей жидкости 120 L и насос 2V-30.
• Электрика и безопасность: электрический шкаф с комплектом компонентов (Delixi указан), блокировки безопасности и теплообменник; внутренняя нержавеющая ограждающая панель и полный кожух.

Стандартная комплектация и аксессуары (кратко)

• Корпус станка: наклонная станина HT300 из чугуна.
• Система ЧПУ: SYNTEC 7TA (опция: FANUC / SIEMENS).
• Шпиндель: ременной привод, масляное охлаждение (11 kW, A2-6).
• ШВП PMI 3210 и роликовые направляющие PMI 35 mm.
• 12-позиционный серво-револьвер (высота центра 100 mm) и 8" гидравлический полый 3-кулачковый патрон.
• Гидравлический суппорт MT4, гидростанция 40 L, масляная смазка 2 L, бак 120 L и насос 2V-30.
• Стандартные электрические компоненты (Schneider/Delixi указаны), ящик с инструментами, рабочие/сигнальные огни; внутренняя нержавеющая ограждающая панель и полный кожух.

Области применения

• Токарная обработка общих и прецизионных деталей для автомобильной, авиационной, промышленной и электронной отраслей.

Технические характеристики

• Модель: MJ0850-E
• Макс. диаметр над станиной: Φ650 mm
• Макс. диаметр обработки: Φ320 mm
• Макс. длина обработки: 500 mm
• Ход по X: 185 mm
• Ход по Z: 556 mm
• Ход салазок (макс): 470 mm
• Ход втулки задней бабки (макс): 100 mm
• Нос шпинделя: A2-6
• Отверстие шпинделя: Φ66 mm (проход стержня 51 mm)
• Мощность шпинделя: 11 kW
• Диапазон частот шпинделя: 0–3000 об/мин
• Размер гидропатрона: 8 дюймов
• Высота центра серво-револьвера: 100 mm
• Позиции серво-револьвера: 12 шт.
• Размер хвостовика инструмента: 25 mm
• Внутренний диаметр расточного держателя: Φ40 mm
• Количество держателей: 4
• Ход перемещения X/Z (быстрый): 20 m/min
• Повторяемость X/Z: 0.003 mm
• Емкость гидробака: 40 L
• Мощность двигателя гидроблока: 1.5 kW
• Емкость масляной смазки: 2 L
• Полная мощность станка: 18 kW
• Габариты (Д×Ш×В): 2262 × 1668 × 1760 mm
• Масса станка: 3200 kg
• Гарантия: 12 месяцев
