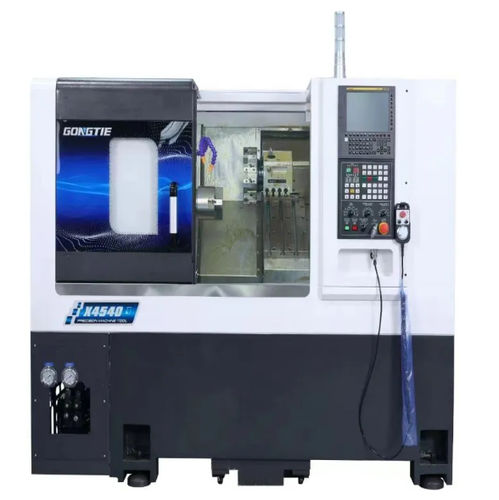

Токарный станок ЧПУ X4540

горизонтальный2 осинаклонная станина

X4540 — это горизонтальный наклонный токарный станок с ганг‑инструментами на CNC‑управлении, предназначенный для токарной и токарно‑фрезерной обработки мелких высокоточных деталей. Машина поддерживает многопозиционные ганг‑инструменты и предлагает опции револьверных головок (серво или приводная), включая опциональную 90° прямую Y‑ось для фрезерных операций. Возможна интеграция с портальной робототехникой для автоматизированного серийного производства.

Ключевые характеристики

• Прямой привод шпинделя и конструкция наклонного стана с ганг‑инструментами для стабильной высокоточной обработки.
• Поддержка обычного точения и комбинированного точения‑фрезерования с возможностью использования живых инструментов.
• Роликовые направляющие и шарико-винтовые пары для точной подачи и позиционирования.
• Внутренняя панель из нержавеющей стали защищает направляющие от стружки и износа.
• Опции: ганг‑инструменты, серво‑револьвер, приводной power‑револьвер, power‑револьвер с 90° прямой Y‑осью.
• Опциональная интегрированная автоматизация (портальные роботы, подача стержней, сбор деталей) для повышения производительности.

Компоненты станка / ключевые узлы

• Станина: горизонтальная наклонная станина из чугуна HT300 для жесткости и эффективной эвакуации стружки; покрытие термореактивной краской.
• CNC‑система: Syntec 22TA в стандартной комплектации; опционально FANUC или SIEMENS.
• Шпиндель: интегрированный моторный шпиндель, масляное охлаждение; нос шпинделя A2‑5, диаметр отверстия шпинделя ø56 mm; подшипники KOYO/NTN.
• Патрон / цанга: опции гидравлического зажима под процесс обработки.
• Направляющие и винты: роликовые линейные направляющие PMI (PMI 30) и шарико-винтовые пары PMI 3210 для точных перемещений.
• Электрика и приводы: приводы Syntec, низковольтные компоненты Schneider; кондиционирование шкафа управления входит в комплект.
• Гидравлика, смазка и охлаждение: Seven Ocean, Ishan, Luikar; емкости баков указаны в спецификациях.

Стандартная комплектация (выдержки)

• Станина: HT300 чугунная наклонная станина (Китай)
• CNC‑система: Syntec 22TA (Тайвань)
• Сервомоторы / оси: Syntec (Тайвань)
• Главный шпиндель: моторизированный шпиндель Gongtie (Китай)
• Двигатель привода шпинделя: Syntec SMH серия (Тайвань)
• Энкодер шпинделя: Syntec; подшипники шпинделя: NTN/KOYO (Япония)
• Шарико-винтовые пары: PMI 3210; направляющие: PMI 30
• Гидравлика: Seven Ocean; смазка: Ishan; охлаждение: Luikar
• Низковольтные электрические компоненты: Schneider

Опции

• Опционный CNC‑контроллер: SIEMENS 828D или FANUC 0i TF.
• Аксессуары автоматизации: манипуляторы, портальные роботы, подающие устройства для стержней, сборщики деталей, транспортеры стружки.
• Процессные опции: живые инструменты (live tooling), индексирование по оси C, индексный патрон, автоматические системы измерения, высоконапорное охлаждение, масляный туманоуловитель, автоматические двери, гидравлические цанги/патроны и др.

Области применения

• Общее машиностроение
• Автомобильная промышленность
• Детали для текстильного оборудования
• Компоненты для электронной аппаратуры
• Прецизионные механизмы
• Детали для холодильной техники
• Детали для 3C‑индустрии
• Авиакосмические компоненты

Технические характеристики

• Модель: X4540
• Макс. диаметр над станиной: 600 mm
• Макс. диаметр обработки: 320 mm
• Макс. длина обработки: 400 mm
• Высота центра (шпиндель → стол инструмента): 88 mm
• Высота центра (шпиндель → пол): 1120 mm
• Ход оси X: 430 mm
• Ход оси Z: 435 mm
• Размер носа шпинделя: A2‑5
• Гидравлическое зажимание (цанга): 45 mm
• Диаметр отверстия шпинделя: 56 mm
• Макс. пропускная способность прутка (внутр./наружн.): 45 / 35 mm
• Мощность шпиндельного мотора: 11.7 kW
• Скорость шпинделя (номинальная / макс.): 0 ~ 5000 об/мин
• Крутящий момент шпинделя (номин./макс.): 56 / 159 N·m
• Скорость быстрого хода X/Z (G0): 20 m/min
• Количество держателей инструментов: 5
• Размер хвостовика инструмента: 20 mm
• Держатель для расточных инструментов: ø25 mm
• Повторяемость осей: 0.003 mm
• Вместимость бака охлаждения: 84 L
• Вместимость гидравлического бака: 40 L
• Полная мощность машины: 20 kW
• Габариты (L x W x H): 2025 x 1755 x 2170 mm
• Масса машины: 2538 kg
• Гарантия: 18 месяцев
