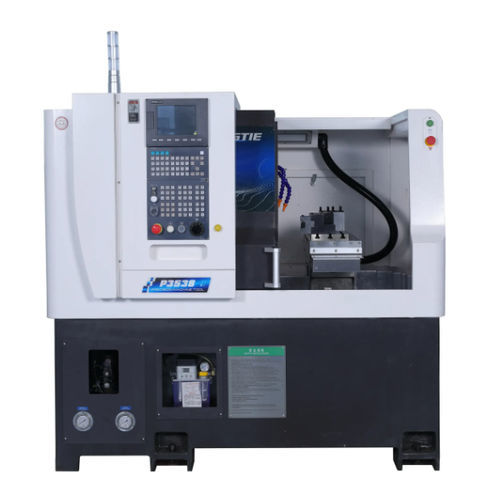

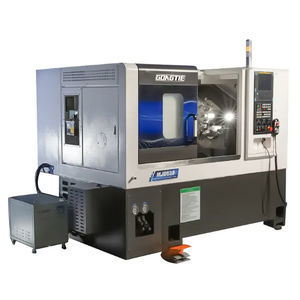

Токарный станок ЧПУ P3538

горизонтальный2 осиплоскостной

P3538 - это высокоточный токарный станок с плоской станиной с ЧПУ, предназначенный для тяжелого резания и многопроцессной токарно-фрезерной обработки с использованием группового инструмента. Он объединяет в себе моторизованный шпиндель, систему управления ЧПУ Syntec и импортные компоненты премиум-класса, обеспечивая стабильное и точное производство мелких и средних деталей. Общие сведения/Основные характеристики

• Литой корпус станка HT300 обеспечивает жесткость и гашение вибраций.
• Система ЧПУ Syntec 22TA (FANUC или SIEMENS на выбор).
• Встроенный синхронный шпиндель с прямым электродвигателем и масляным радиатором обеспечивает высокую скорость, постоянный крутящий момент и антивибрационные характеристики.
• Гидравлические зажимные патроны и держатели инструмента для токарных и фрезерных работ.
• Шарико-винтовые пары и линейные направляющие для точной подачи и позиционирования.
• Качественные вспомогательные системы: гидравлическая станция (Seven Ocean), системы смазки и охлаждения, электрические компоненты Schneider.
• Полное внутреннее ограждение и полностью закрытый кожух станка для безопасности и контроля стружки.

Части станка (подробная информация)

• Станина токарного станка: Плоская станина для горизонтальных станков. Материал: интегрированный литой чугун HT300 для высокой жесткости. Высокотемпературное покрытие лаком. Предназначена для полной загрузки деталей, легкой транспортировки стружки, стабильной опоры и защиты от вибрации.
• Система ЧПУ: Syntec 22TA CNC, универсальное управление, простое в программировании и эксплуатации. В качестве опции доступны системы FANUC или SIEMENS.
• Шпиндель: Встроенный шпиндель с синхронным двигателем (моторизованный шпиндель). Подшипники шпинделя: P4 (NTN/KOYO). Шпилька шпинделя A2-5, отверстие шпинделя 48 мм. Масляное охлаждение обеспечивает постоянный крутящий момент, низкую вибрацию и быстрое нарастание/опускание.
• Цанга и патрон: Гидравлическая цанга или патрон по выбору в зависимости от метода обработки. Гидравлический зажим для надежной фиксации заготовки. Держатели инструмента в группе и живой инструмент могут работать вместе для выполнения токарно-фрезерной обработки. Расположение инструментов может быть выполнено по запросу.
• Направляющая и винт: Высокоточные линейные направляющие PMI (Тайвань) и шарико-винтовые пары 2510 (класс C3) с валом φ25 мм и ходом 8 мм. Привод от двигателей AM3 для точной подачи и позиционирования.
• Электрошкаф: приводы Syntec для движения машины; низковольтные электрические компоненты Schneider; кондиционер для охлаждения электрошкафа. FANUC или SIEMENS на выбор.
• Гидравлическая система: гидравлическая станция Seven Ocean (Тайвань) с гидробаком для операций зажима, задней бабки и патрона.
• Смазка и охлаждение: система смазки 2 л (Ishan) для направляющих и винтов с маслоотделителем, водоподъемный насос для промывки СОЖ и стружки, бак охлаждения для циклической подачи СОЖ. Предусмотрена система охлаждения шпинделя (Xinfu).

Опции и автоматизация

• Дополнительные опции: инструмент под напряжением, индексация по оси C, индексирующий патрон, устройство подачи прутка, робот-рука, портальный робот для загрузки/разгрузки, устройство для улавливания деталей, конвейер для стружки, автоматическая система измерения, система измерения инструмента, охлаждающая жидкость высокого давления, сборник масляного тумана, выключатель блокировки двери, ножной выключатель, автоматическая дверь, автоматическая компенсация радиуса и многое другое.

Caractéristiques / Spécifications techniques

• Модель: P3538
• Макс. Диаметр поворота над кроватью: 360 мм
• Макс. Диаметр поворота: 100 мм
• Макс. Длина точения: 100 мм
• Высота центра от шпинделя до инструментального стола: 50 мм
• Высота центра от шпинделя до основания: ≈1080 мм
• Перемещение по оси X: 320 мм
• Перемещение по оси Z: 415 мм
• Размер носовой части шпинделя: A2-5
• Гидравлический зажим (цанга): 35 (размер цанги)
• Диаметр отверстия шпинделя: 48 мм
• Макс. Пропускная способность (внутренняя / внешняя): 35 / 25 мм
• Мощность двигателя шпинделя: 8,5 кВт
• Максимальная скорость шпинделя: 6000 об/мин
• Максимальный крутящий момент шпинделя: 84 Н-м
• Быстрое перемещение по осям X/Z (G0): 20 м/мин
• Количество держателей инструмента: 5 шт. (держатели для группового инструмента)
• Размер хвостовика инструмента: 16 мм
• Держатель расточного инструмента: φ20 мм
• Повторяемость по оси X/Z: 0.003 мм
• Емкость бака охлаждения: 42 л
• Емкость гидравлического бака: 20 л
• Мощность станка при полной загрузке: 12 кВт
• Габариты (Д х Ш х В): 1795 x 1428 x 1700 мм
• Общий вес станка: 1705 кг
• Гарантия: 18 месяцев
