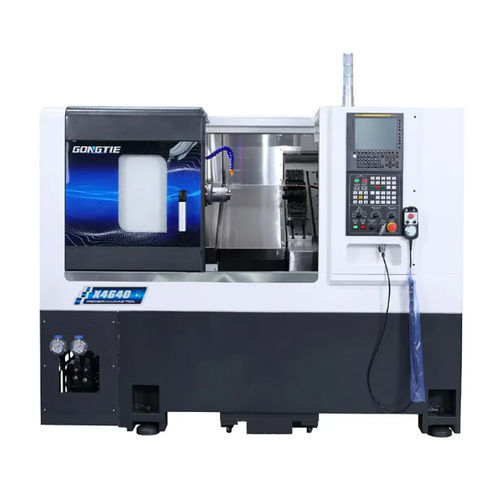

Токарный станок ЧПУ X4640

горизонтальный2 осинаклонная станина

Обзор

X4640 — это токарный станок с наклонной станиной и ЧПУ, сконфигурированный для обработки с ганг-инструментами и точного точения деталей средних размеров. Он сочетает в себе наклонную станину из чугуна HT300, встроенный шпиндель с прямым приводом и промышленную комплектующую базу для непрерывного производства и стабильной точности обработки.

Основные характеристики

• Наклонная станина из чугуна HT300 для жесткости и гашения вибраций.
• ЧПУ SYNTEC 22TA с функциями мультистанковости и упрощенным языком программирования.
• Встроенный шпиндель с прямым приводом и расположением подшипников NTN 3+2 для стабильности на высокой скорости и точного позиционирования.
• Шариковинтовые передачи PMI класса C3 и PMI 30 мм роликовые направляющие для точной подачи и повторяемости.
• Гидравлический патрон 6" 3 кулачка или гидравлический цанговый патрон; прямая смазка для стабильной точности зажима.
• Гидростанция Seven Ocean 40 L и автоматическая система смазки 2 L для непрерывной работы.
• Охлаждение/очистка: насос Luikar 2V-30 с баком 120 L и системой фильтрации.
• Полный электрический шкаф с низковольтными компонентами Schneider и внутренним теплообменником; закрытый нержавеющий внутренний ограждение и полный кожух для безопасности и чистоты.

Составные части станка (кратко)

• Станина: интегрированная наклонная станина из HT300 с высокотемпературным отверждаемым лаком.
• ЧПУ: контроллер SYNTEC 22TA — плавное, точное управление и простота программирования.
• Шпиндель: A2-5 прямой привод (встроенный мотор), предназначен для жесткой и тяжелой обработки.
• Цанга & Патрон: 6" полый гидравлический трехкулачковый патрон или гидравлическая цанга с закаленными и шлифованными контактными поверхностями.
• Направляющие & Винт: PMI 30 мм роликовые направляющие и PMI 3210 C3 шариковинтовые передачи с масляной смазкой.
• Подшипники: подшипники NACHI для долговечности и точности.
• Гидравлика: Seven Ocean 40 L (1,5 kW) для шпиндельного цилиндра, патрона и задней бабки.
• Смазка: Ishan 2 L автоматическая циркуляционная смазка для направляющих и винтов.
• Охлаждение & Очистка: насос Luikar 2V-30 и бак 120 L с фильтрацией для подачі охлаждающей жидкости и удаления стружки.
• Электрощит: компоненты Schneider с теплообменником и блокировками безопасности.

Стандартная комплектация

• Корпус станка: горизонтальная наклонная станина HT300 чугун — кол-во 1.
• ЧПУ: SYNTEC 22TA — кол-во 1.
• Шпиндель: встроенный электрический шпиндель прямого привода 13,4 kW — кол-во 1.
• X/Z винт: PMI 3210 C3 — кол-во 1.
• Двигатели X/Z: AM8 1,7 kW — кол-во 1.
• Подшипник шариковинта: NACHI — кол-во 1.
• Конструкция шпинделя: независимый шпиндель с 3 передними + 2 задними подшипниками — кол-во 1.
• Направляющие: PMI 30 мм роликовые — кол-во 4.
• Патрон: гидравлическая цанга — кол-во 1.
• Гидравлический поворотный цилиндр: 646 — кол-во 1.
• Теплообменник: Xinfu — кол-во 1.
• Гидросистема: Seven Ocean 40 L, 1,5 kW — кол-во 1.
• Смазка: Ishan 2 L — кол-во 1.
• Система охлаждения: Luikar 2V-30, подъем 15 м — кол-во 1.
• Водяной бак: 120 L — кол-во 1.
• Низковольтная электроника: Schneider — кол-во 1.
• Внутреннее ограждение: нержавеющая сталь полностью закрытое — кол-во 1.
• Кожух станка: полностью закрытый — кол-во 1.
• Ящик с инструментами: набор инструментов в коробке — кол-во 1.

Технические характеристики

• Макс. диаметр над станиной: Φ600 mm
• Макс. обрабатываемый диаметр: Φ320 mm
• Макс. длина обработки: 150 mm
• Ход по X: 420 mm
• Ход по Z: 380 mm
• Конструкция шпинделя: независимый шпиндель 3 спереди + 2 сзади
• Нос шпинделя: A2-5
• Гидроцилиндр: 646
• Просвет шпинделя: 56 mm
• Макс. диаметр прутка (внутр.): 46 mm
• Мощность шпинделя: 13,4 kW
• Диапазон скоростей шпинделя: 0–5000 rpm
• Крутящий момент шпинделя: 64 / 120 N·m
• Мощность серво подачи: 1,7 kW
• Тип гидропатрона: цанга
• Быстроход X/Z: 20 m/min
• Повторяемость X/Z: 0.005 mm
• Емкость гидробака: 40 L
• Мощность гидромотора: 1,5 kW
• Емкость смазки: 2 L
• Общая мощность машины: 18 kW
• Габариты (L x W x H): 2025 x 1650 x 2000 mm
• Общий вес: 2860 kg
• Гарантия: 12 месяцев
