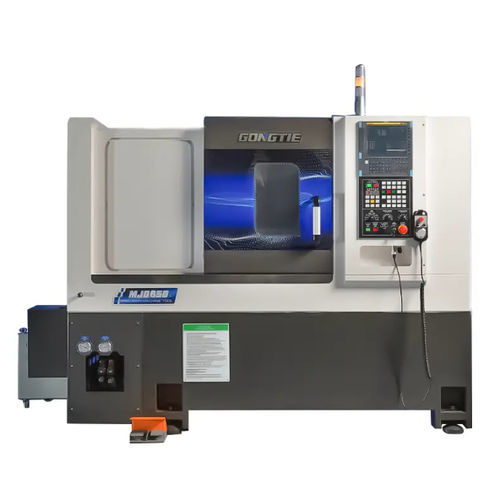

Токарный станок ЧПУ MJ0650горизонтальный2 осинаклонная станина
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество осей
- 2 оси
- Конструкция
- наклонная станина
- Количество шпинделей
- с двумя стержнями
- Передний конец шпинделя
- A2-5
- Количество инструментов
- 12 инструментов
- Приводная система
- с сервоприводом, с прямым приводом
- Применение
- для использования в автомобилях, для авиакосмического применения, для производства
- Рабочая характеристика
- высокой точности, высокоэффективный, высокая жесткость
- Варианты и аксессуары
- с автоматической погрузкой/разгрузкой, с портальным разгрузчиком, с роботизированным портиком, со встроенным устройством подачи
- Диаметр
650 mm
(25,59 in)- Скорость вращения
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 5 000 rpm
(31 415,927 rad.min-1)- Длина детали
500 mm
(20 in)- Максимальный диаметр резки
320 mm
(13 in)- Максимальная длина резки
МИН.: 500 mm
(20 in)МАКС.: 500 mm
(20 in)- Наибольший диаметр прутка
35 mm, 45 mm
(1 in, 2 in)- Ход Х
185 mm
(7 in)- Ход Z
556 mm
(22 in)- Быстрая подача по оси X
20 m/min
- Быстрая подача по оси Z
20 m/min
- Номинальная мощность
13,4 kW
(18,2 hp)- Максимальный крутящий момент
64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)- Производительность охлаждающей жидкости
40 l
(11 gal)- Габаритная длина
2 261 mm
(89 in)- Габаритная ширина
1 668 mm
(66 in)- Общая высота
1 988 mm
(78 in)- Вес
3 180 kg
(7 011 lb)
Описание
MJ0650 - это высокоточный токарный станок с ЧПУ с наклонной станиной, отличающийся жесткостью, стабильностью и гибкостью конфигурации. Он предлагает возможности многоэтапной обработки с помощью серворевольверной головки и дополнительного подшпинделя или программируемой гидравлической задней бабки.
Основные характеристики
- Высокопроизводительный шпиндель с прямым приводом обеспечивает постоянный крутящий момент, низкую вибрацию и быстрый разгон/торможение.
- Настроенная 12-позиционная серворевольверная головка высокой жесткости подходит для тяжелого точения и быстрой смены инструмента.
- Высокопрочная коробчатая направляющая каретка (линейная направляющая опционально) для стабильной и точной обработки.
- Стандартная гидравлическая задняя бабка; опционально можно заказать программируемую гидравлическую заднюю бабку или подшпиндель для обеспечения двухэтапной (чистовой) обработки на одном станке.
- Конструкция с упором на жесткость и стабильность (шпиндель с прямым приводом + каретка с коробчатыми направляющими) для обеспечения точных, повторяемых результатов.
- Станина токарного станка: Горизонтальная наклонная станина, чугун HT300 (Китай) - кол-во: 1
- Система ЧПУ: Syntec (Тайвань) - Кол-во: 1
- Сервомотор: Syntec (Тайвань) - Кол-во: 1
- Главный шпиндель: Моторизованный шпиндель Gongtie (Китай) - Кол-во: 1
- Двигатель с приводом шпинделя: Syntec SMH Series (Тайвань) - Кол-во: 1
- Кодирующее устройство шпинделя: Syntec (Тайвань) - Кол-во: 1
- Подшипник шпинделя: NTN (Япония) - Кол-во: 5
- Система охлаждения шпинделя: Xinfu (Китай) - Кол-во: 1
- Винт: ШВП PMI 3210 (Тайвань) - Кол-во: 2
- Направляющая: PMI 35 линейная направляющая (Тайвань) - Кол-во: 4
- Двигатель оси: Syntec AM11 (Тайвань) - Кол-во: 2
- Гидравлическая система: Seven Ocean (Тайвань) - Кол-во: 1
- Система смазки: Ishan (Тайвань) - Кол-во: 1
- Система охлаждения: Luikar (Тайвань) - Кол-во: 1
- Ящик для инструментов: Gongtie (Китай) - Кол-во: 1
- Электрика низкого давления: Schneider (Франция) - Кол-во: 1
- Опциональные контроллеры ЧПУ: SIEMENS 828D или FANUC 0i TF.
- Основные опции: обдув воздухом, живая оснастка, робот-рука, ось C (индекс), индексирующий патрон, устройство подачи прутка, портальный робот загрузки и разгрузки, фреза, уловитель деталей, автоматическая измерительная система, автоматическая дверь, транспортер стружки, автоматическая компенсация радиуса, воздушный пистолет, коллектор масляного тумана, система охлаждения высокого давления, водяной пистолет, система измерения инструмента, гидравлическая цанга или патрон, ножной выключатель, выключатель блокировки двери.
- Козловые системы
- Роботизированные системы
- Козловые погрузочные системы
- Общее машиностроение
- Автомобильная промышленность
- Текстильное оборудование
- Электронное оборудование
- Точное оборудование
- Охлаждающая промышленность
- Промышленная обработка деталей 3C (компоненты бытовой электроники)
- Аэрокосмическая промышленность
- Макс. Диаметр поворота над станиной (мм): 650
- Макс. Диаметр поворота (мм): 320
- Макс. Длина точения (мм): 500
- Перемещение по оси X (мм): 185
- Перемещение по оси Z (мм): 556
- Перемещение задней бабки (мм): 470
- Перемещение пиноли хвостовой бабки (мм): 100
- Размер носовой части шпинделя: A2-5
- Размер гидравлического патрона (дюйм): 6
- Диаметр отверстия шпинделя (мм): 56
- Макс. Пропускная способность (внутренняя/внешняя) (мм): 45/35
- Мощность двигателя шпинделя (кВт): 13.4
- Максимальная скорость шпинделя (об/мин). Скорость (об/мин): 0-5000
- Номинальный крутящий момент шпинделя / Макс. Torque (N-m): 64 / 120
- Быстрое перемещение по осям X/Z (G0) (м/мин): 20
- Количество держателей инструментов (шт.): 4
- Размер хвостовика инструмента (мм): 25
- Идентификатор держателя расточного инструмента (мм): φ40
- Опциональная высота центра револьверной головки: 100 (задняя сторона)
- Количество инструментов (шт.): 8
- Повторяемость по осям X/Z (мм): 0.003
- Емкость гидравлического бака (л): 40
- Мощность станка при полной загрузке (кВт): 23
- Габариты (Д х Ш х В) (мм): 2261 x 1668 x 1988
- Общий вес машины (кг): 3180
- Гарантия (месяцев): 18
- MOQ (комплектов): 1
---
