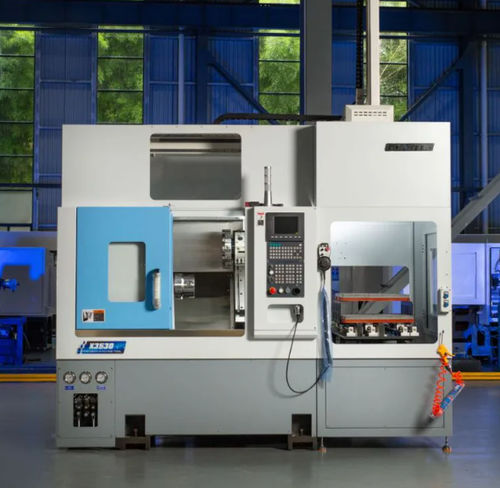

Токарный станок ЧПУ X3630

горизонтальныйнаклонная станинаA2-5

Обзор

X3630 — это ЧПУ токарный станок со скосом ложа 30°, предназначенный для обработки с ганг-приспособлением и работы с прутком. Он сочетает в себе наклонное ложе из чугуна HT300 и встроенный прямоприводной шпиндель (A2-5, 10,8 кВт, 0–5000 об/мин) для стабильной черновой обработки, точного позиционирования и возможности пропуска прутка (Ø35 мм). Машина укомплектована гидравлическими, смазочными и охлаждающими системами для непрерывного промышленного производства.

Основные характеристики

• Корпус: интегрированное наклонное ложе из чугуна HT300 30° с высокотемпературным лакированием для защиты от коррозии, жесткости и демпфирования вибраций.
• ЧПУ: SYNTEC 22TA с функциями многоштуковой обработки и упрощенным программированием для эффективной наладки.
• Шпиндель: прямоприводной A2-5 10,8 кВт, 0–5000 об/мин, отверстие шпинделя Ø48 мм, крутящий момент 37 / 113 Н·м; подшипниковая схема NTN 3+2 с опорой класса P4.
• Патрон: 6" гидравлический полый патрон (3 кулачка), диапазон зажима ок. Ø17–210 мм, максимальная указанная сила зажима до 140 кН; поверхности контакта закалены и шлифованы, прямое смазывание.
• Компоненты движения: шарико-винтовые пары PMI 3210 C3 (X/Z) и линейные направляющие PMI 30 мм; подшипники NACHI для опоры шарико-винтовых пар.
• Приводы подачи: серводвигатели X/Z 1,7 кВт для точного позиционирования и оперативных подач.
• Гидравлика и смазка: гидростанция Seven Ocean 40 L (1,5 кВт) и циркуляционная система смазки Ishan 2 L; шкаф с внутренним теплообменником.
• Охлаждение и очистка: бак 120 L с насосом 2V-30 и многоступенчатой фильтрацией для циркуляции СОЖ и очистки.
• Электрические компоненты: низковольтные компоненты Schneider и полные защитные блокировки; автоматическая блокировка аварийного выключателя.
• Ограждение: внутренний нержавеющий защитный экран и полностью закрытый кожух для защиты оператора и удержания стружки.

Комплектация - ключевые элементы

• SYNTEC 22TA CNC (Тайвань)
• ШВП PMI 3210 C3 и направляющие 30 мм PMI (Тайвань)
• Гидростанция Seven Ocean и система смазки Ishan (Тайвань)
• Подшипники NACHI (Япония) для опоры ШВП
• Электрические компоненты Schneider (Франция)

Технические характеристики

• Модель: X3630
• Макс. диаметр над станиной: Ø350 мм
• Макс. диаметр обработки: Ø160 мм
• Макс. длина обработки: 120 мм
• Ход оси X: 400 мм
• Ход оси Z: 300 мм
• Конструкция шпинделя: независимые 3 передних + 2 задних подшипника
• Нос шпинделя: A2-5
• Макс. пропуск прутка (внутренний): Ø35 мм
• Мощность шпинделя: 10,8 кВт (прямой привод)
• Диапазон оборотов шпинделя: 0–5000 об/мин
• Высота центра шпинделя: 1120 мм
• Крутящий момент шпинделя: 37 / 113 Н·м
• Мощность сервопривода (X/Z): 1,7 кВт
• Гидропатрон: 6 дюймов
• Быстрая подача X/Z: 20 м/мин
• Повторяемость: 0,003 мм
• Объем гидробака: 40 L
• Мощность гидромотора: 1,5 кВт
• Емкость смазки: 2 L
• Суммарная мощность машины: 15 kW
• Габариты (Д×Ш×В): 1850 × 1750 × 1730 мм
• Масса: 2200 кг
• Гарантия: 12 месяцев

Области применения

• Точение валов, штифтов и прецизионных цилиндрических деталей
• Серийное производство с подачей прутка и контрактация по фрезеровке/точению
• Детали для автомобильной, гидравлической, пневматической и общей машиностроительной отраслей

Сервис и гарантия

• 12 месяцев гарантии на комплектующие и изготовление
• Запасные части и техническая поддержка доступны через сеть дистрибьюторов
