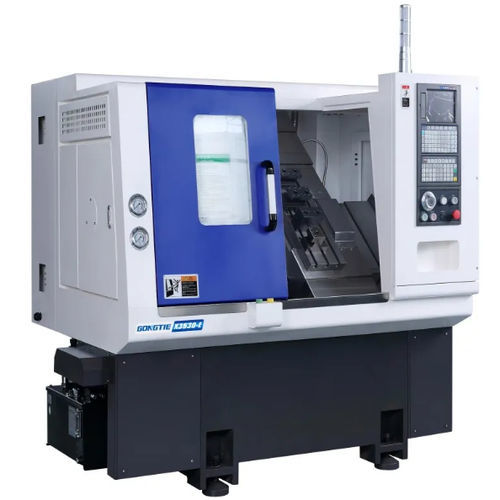

Токарный станок ЧПУ X3530-E

горизонтальный2 осинаклонная станина

Обзор
X3530-E — это токарный станок с ЧПУ на наклонной станине с интегрированной поворотной системой, предназначенный для токарных и токарно-фрезерных операций на мелких и средних деталях. Машина оснащена наклонной станиной 45°, корпусом из чугуна HT300 и ременным шпинделем для сбалансированного сочетания момента и жесткости в типичных промышленных применениях.

Ключевые характеристики

• Станина из HT300, наклон 45° для повышенной жесткости и улучшенного отвода стружки.
• ЧПУ SYNTEC 7TA в стандартной комплектации; опции FANUC или SIEMENS.
• Ременной шпиндель: 5,5 кВт, макс. 3500 об/мин; опция шкивного редуктора для увеличения крутящего момента; подшипниковая схема 3+2 (CSC 7013/7015).
• Круглые шариковинтовые передачи PMI класса C3 и направляющие CSK класса H для точной подачи и позиционирования.
• Гидравлический цанг/гидравлический патрон для зажима заготовки.
• Гидравлическая станция (50 л, 0,75 кВт) для патрона и цилиндров.
• Система смазки 2 л для направляющих и винтов с масловлагоотделителем.
• Охлаждение и управление стружкой: подъёмный насос и бак 38 л; система охлаждения шпинделя включена.
• Электрооборудование DELIXI; шкаф управления с кондиционированием; приводы Syntec (опции FANUC/SIEMENS).
• Полная внутренняя ограждающая конструкция и закрытый кожух для безопасности и удержания стружки.

Детали машины / Компоненты

• Станина: интегральная литая станина HT300 с покрытием stoving paint, рассчитана на высокую жесткость, демпфирование вибраций и эффективный отвод стружки.
• ЧПУ: Syntec 7TA «всё в одном»; по требованию возможна комплектация FANUC или SIEMENS.
• Шпиндель: ременной шпиндель с фланцем A2-5, отверстие 48 мм, масляное охлаждение; 5,5 кВт, 0–3500 об/мин; подшипники CSC и схема 3+2.
• Цанги и патроны: гидравлическое зажатие; ганг-холдер с 5 позициями и одним боковым живым инструментом; компоновка инструментов на заказ.
• Направляющие и винты: винты PMI 2508 (φ25 мм, шаг 8 мм) и направляющие CSK (блок 25 мм), приводимые в движение мотором AM3.
• Шкаф управления: драйверы осей Syntec, электрические компоненты DELIXI, кондиционирование шкафа для температурного контроля.
• Гидравлическая система: компоненты отечественного/Taiwan производства; гидравлическая станция 50 л, 0,75 кВт для патрона и цилиндров.
• Смазка и охлаждение: 2 л система смазки, подъёмный насос и бак 38 л; охлаждение шпинделя включено.

Стандартная конфигурация (кратко)

• Станина: HT300 литая наклонная станина.
• ЧПУ: Syntec 7TA (1 комплект).
• Сервомоторы/приводы и шпиндельный привод: компоненты Syntec.
• Главный шпиндель: ременной шпиндель (1 комплект) с мотором Syntec.
• Винты и направляющие: PMI (2 шт.) и CSK (4 шт.).
• Гидравлическая система: Xingyuan (1 комплект).
• Включённые элементы: поворотной live-tool, система смазки Tongshi, система охлаждения шпинделя, полные ограждения.

Применение

• Общая металлообработка, автокомпоненты, детали для текстильного оборудования, элементы для электронной аппаратуры, прецизионная механика, холодильная техника, обработка 3C-деталей и другие промышленные применения, требующие токарных и токарно-фрезерных операций.

Характеристики / технические данные

• Модель: X3530-E
• Макс. диаметр над станиной: 420 мм
• Макс. диаметр обработки: 100 мм
• Макс. длина обработки: 120 мм
• Ход оси X: 350 мм
• Ход оси Z: 300 мм
• Нос шпинделя: A2-5
• Отверстие шпинделя: 48 мм
• Мощность шпинделя: 5,5 кВт
• Обороты шпинделя (ном./макс.): 3500 об/мин
• Крутящий момент шпинделя (ном./макс.): 34 / 47 N·m
• Кол-во держателей инструмента: 5
• Держатель расточного инструмента: φ20 мм
• Быстрый ход X / Z: 20 / 20 m/min
• Повторяемость осей: 0,005 мм
• Полная нагрузочная мощность машины: 8 кВт
• Габариты (Д x Ш x В): 1800 x 1450 x 1610 мм
• Масса машины: 1760 кг
• Гидроцилиндр: 536 (см. спецификацию)
• Отверстие цилиндра: 36 мм
• Гарантия: 12 месяцев
