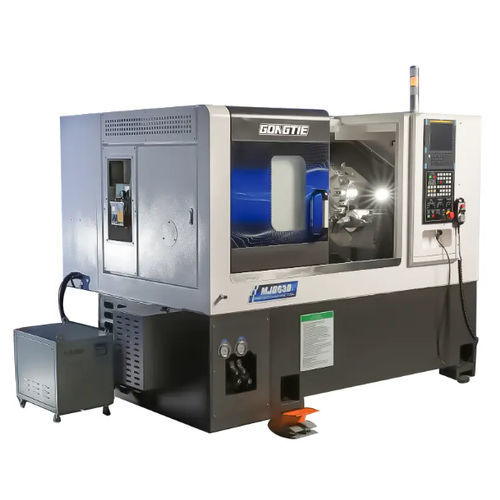

Токарный станок ЧПУ MJ0630

горизонтальный2 осинаклонная станина

MJ0630 — высокоточный наклонный станок с ЧПУ, разработанный для жесткого и стабильного точения; при наличии опционального встречного шпинделя допускается двухэтапная обработка на одной машине. Конструкция сочетает шпиндель прямого привода, высокую жесткость станинной конструкции и 12-позиционный сервотурель для производственных задач высокой нагрузки.

Ключевые особенности

• Шпиндель прямого привода обеспечивает стабильный крутящий момент, низкую вибрацию и быструю разгонную характеристику.
• Кастомный 12-позиционный сервотурель для быстрого индексирования инструментов и тяжелых операций точения.
• Высокожесткий каретный узел коробчатого типа (линейные направляющие опционально) для подавления вибраций и обеспечения стабильности обработки.
• Гидравлический задний центр в стандартной комплектации; программируемый гидроцентр или встречный шпиндель — опция для двухэтапной обработки и улучшенной подготовки деталей.
• 6-дюймовый гидравлический полый трехкулачковый патрон с прямой смазкой и термообработанными, шлифованными контактными поверхностями.

Основные узлы и сборки

• Станина: интегрированная литая сталь HT300 для высокой жесткости; рассчитана на загрузку целых заготовок; конструкция для удобного удаления стружки и подавления вибраций; покрытие — печной лак.
• Система ЧПУ: Syntec 22TA в базовой комплектации; по запросу доступны FANUC или SIEMENS.
• Шпиндель: встроенный синхронный мотор-спиндель, подшипники NSK/NTN P4, фланец A2-5, масляное охлаждение для стабильного крутящего момента и низкой вибрации.
• Туррель: 12-позиционная сервотурель высокой жесткости, подходит для прецизионного и тяжелого точения.
• Направляющие: PMI роликовые направляющие 35 мм или опциональные линейные направляющие для больших нагрузок и точной подачи.
• Шарико-винтовые пары: PMI 3210 для осей X/Z (класс C3), масляное смазывание и охлаждение, привод — серводвигатели 3.0 kW.
• Гидравлика и смазка: гидравлическая станция Seven Ocean (40 L) и система смазки Ishan 2 L с циркуляционной подачей для направляющих и винтов.
• Охлаждение и очистка: насос 2V-30, большой бак и многоступенчатая фильтрация для охлаждения и управления стружкой.
• Электрика: полный электрический шкаф с блокировкой безопасности и теплообменником; низковольтные комплектующие Schneider.

Опции и автоматизация

• SIEMENS 828D или FANUC 0i TF (опционально).
• Приводные инструменты (live tooling), индексирование по оси C, индексируемый патрон, гидравлические цанги или альтернативные патроны.
• Автоматизация: загрузчики прутков, портальные/манипуляторные роботы для загрузки/выгрузки, ленточные/шнековые подающие устройства, улавливатели деталей, транспортеры стружки, качающиеся лотки, системы портальной загрузки.
• Периферия: автом. система измерения, система измерения инструмента, высоконапорная СОЖ, сборник масляного тумана, автоматические двери, замки дверей, ножной выключатель, пистолет для воды/сжатого воздуха.

Области применения

• Общее машиностроение, автомобильные детали, прецизионные изделия, электронная промышленность (3C), холодильная техника, авиакосмическая отрасль и другие промышленные операции точения с требованием высокой жесткости и точности.

Технические характеристики

• Модель: MJ0630
• Макс. диаметр над станиной: 650 mm
• Макс. диаметр точения: 320 mm
• Макс. длина точения: 300 mm
• Ход оси X: 185 mm
• Ход оси Z: 351 mm
• Ход задней бабки: 270 mm
• Ход выдвижения задней бабки: 100 mm
• Тип шпиндельного носка: A2-5
• Размер гидравлического патрона: 6 дюймов
• Диаметр отверстия шпинделя: 56 mm
• Макс. пропуск прутка (внутр./внешн.): 45 / 35 mm
• Мощность двигателя шпинделя: 13.4 kW
• Макс. скорость шпинделя: 0–5000 об/мин
• Номинальный / макс. крутящий момент шпинделя: 64 / 120 N·m
• Ход быстрого перемещения X/Z (G0): 20 m/min
• Кол-во держателей инструментов (стандарт): 4 (хвостовик 25 mm)
• Держатель расточных инструментов ID: φ40 mm
• Опциональная высота центра турели: 100 mm (задняя сторона)
• Кол-во инструментов (опция): 8 шт.
• Повторяемость X/Z: 0.003 mm
• Емкость гидробака: 40 L
• Полная потребляемая мощность машины: 23 kW
• Габариты (L x W x H): 1985 x 1668 x 1988 mm
• Общий вес машины: 2980 kg
• Гарантия: 18 месяцев
