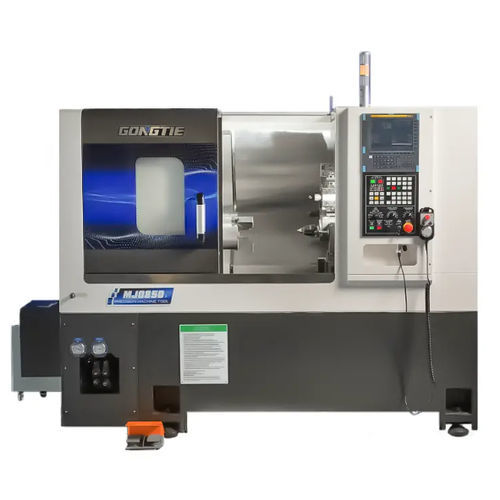

Токарный станок ЧПУ MJ0850горизонтальныйнаклонная станинаA2-6
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Конструкция
- наклонная станина
- Передний конец шпинделя
- A2-6
- Количество инструментов
- 12 инструментов, 8 инструментов
- Приводная система
- с сервоприводом
- Применение
- для использования в автомобилях, для авиакосмического применения, для производства
- Рабочая характеристика
- высокой точности, высокая жесткость
- Комбинированная функция
- фрезерование
- Варианты и аксессуары
- с автоматической погрузкой/разгрузкой, с роботизированным портиком, со встроенным устройством подачи
- Диаметр
600 mm
(23,62 in)- Скорость вращения
МАКС.: 4 500 rpm
(28 274,334 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Длина детали
500 mm
(20 in)- Максимальный диаметр резки
320 mm
(13 in)- Наибольший диаметр прутка
40 mm, 50 mm
(2 in, 2 in)- Ход Х
185 mm
(7 in)- Ход Z
556 mm
(22 in)- Быстрая подача по оси X
20 m/min
- Быстрая подача по оси Z
20 m/min
- Номинальная мощность
15 kW
(20,4 hp)- Максимальный крутящий момент
91 Nm, 260 Nm
(67 ft.lb, 192 ft.lb)- Производительность охлаждающей жидкости
40 l
(11 gal)- Габаритная длина
2 261 mm
(89 in)- Габаритная ширина
1 668 mm
(66 in)- Общая высота
1 760 mm
(69 in)- Вес
3 200 kg
(7 055 lb)
Описание
Общее описание
Ключевые особенности
Узлы и компоненты станка
Применение и опции
Технические характеристики
- MJ0850 — горизонтальный токарно‑фрезерный станок с наклонной станиной и ЧПУ, разработанный для интегрированных операций точного токарного и фрезерного обработки в промышленном производстве. Сочетает литую станину HT300, синхронный электрический шпиндель, сервоповоротную головку и гидравлический задний суппорт для автоматизированной и тяжёлой обработки.
Ключевые особенности
- Интегрированная литая станина из HT300 для высокой жёсткости и демпфирования вибраций.
- ЧПУ Syntec 22TA (опции FANUC или SIEMENS) для программирования и управления.
- Синхронный моторный шпиндель 15 kW с подшипниками NSK P4, масляным охлаждением, обеспечивающий стабильный крутящий момент и высокую точность позиционирования.
- 8" гидравлический полый патрон (3 кулачка) с возможностью прохода заготовки; диаметр отверстия шпинделя Ø66 mm.
- 12‑позиционная сервотурель (центр 100 mm) для быстрой смены инструментов и тяжёлой точной обработки.
- ШВП PMI 3210 и роликовые направляющие PMI MSR35R‑P для точной подачи и повторяемости.
- Гидростанция Seven Ocean 40 L (1,5 kW) для питания гидравлики патрона, цилиндра шпинделя и заднего суппорта.
- Система принудительной смазки маслом 2 L и многоступенчатая система охлаждения/фильтрации с насосом 2V-60 и баком 120 L.
- Полностью закрытый кожух станка и внутренняя ограждающая стенка из нержавеющей стали для удаления стружки и безопасности.
- Низковольтные компоненты Schneider и теплообменник в электрическом шкафу.
Узлы и компоненты станка
- Станина: литая HT300, высокотемпературная запекшаяся окраска, рассчитана на загрузку цельных деталей и удобный отвод стружки.
- ЧПУ: Syntec 22TA стандартно; опции FANUC или SIEMENS.
- Шпиндель: синхронный встроенный электрический шпиндель, подшипники NSK P4, масляное охлаждение, низкие вибрации и точное управление крутящим моментом.
- Патрон: 8" гидравлический полый патрон, закалённые и шлифованные контактные поверхности, прямая смазка для высокой точности зажима.
- Турель: 12‑позиционная сервотурель, центр 100 mm, поддерживает хвостовик инструмента φ25 mm и держатель расточного инструмента ID φ40 mm.
- Задний суппорт: гидравлический, конус MT4, ход суппорта 470 mm, ход хвостовика 100 mm.
- Направляющие и винты: роликовые направляющие PMI 35 mm и шарико-винтовые пары PMI 3210 для осей X/Z с масляной смазкой и охлаждением.
- Гидростанция: Seven Ocean 40 L, 1,5 kW.
- Охлаждение и очистка: насос подъёма воды 2V-60, большой бак и фильтры.
- Электрика: компоненты Schneider, блокировка безопасности и теплообменник.
Применение и опции
- Подходит для автомобильной, авиационной, электронной промышленности, холодильной техники, производства прецизионных станков и общего выпуска токарных деталей.
- Опции: управление FANUC/SIEMENS, live‑tooling, податчик прутка, интеграция роботов, транспортер стружки, автоматические двери, система измерения инструмента, индексирование оси C и пр.
Технические характеристики
- Модель: MJ0850
- Макс. диаметр вращения над станиной: 600 mm
- Макс. диаметр обрабатываемой детали: 320 mm
- Макс. длина обработки: 500 mm
- Ход оси X: 185 mm
- Ход оси Z: 556 mm
- Ход заднего суппорта: 470 mm
- Ход хвостовика заднего суппорта: 100 mm
- Тип носа шпинделя: A2-6
- Размер гидропатрона: 8 inch
- Диаметр отверстия шпинделя: 66 mm
- Макс. пропуск прутка (внутр./наруж.): 50 / 40 mm
- Мощность шпиндельного мотора: 15 kW
- Макс. скорость шпинделя: 0–4500 об/мин
- Номинальный/макс. крутящий момент шпинделя: 91 / 260 N·m
- Быстрый ход X/Z: 20 / 20 m/min
- Количество держателей инструментов: 4 (стандарт)
- Размер хвостовика инструмента: 25 mm
- ID держателя расточного инструмента: φ40 mm
- Опциональная высота центра турели: 100 mm
- Кол-во инструментов (ёмкость турели): 8 шт.
- Повторяемость X/Z: 0.003 mm
- Ёмкость гидробака: 40 L
- Полная нагрузочная мощность станка: 23 kW
- Габариты (Д x Ш x В): 2261 x 1668 x 1760 mm
- Общий вес: 3200 kg
- Гарантия: 12 месяцев
- MOQ: 1 комплект
