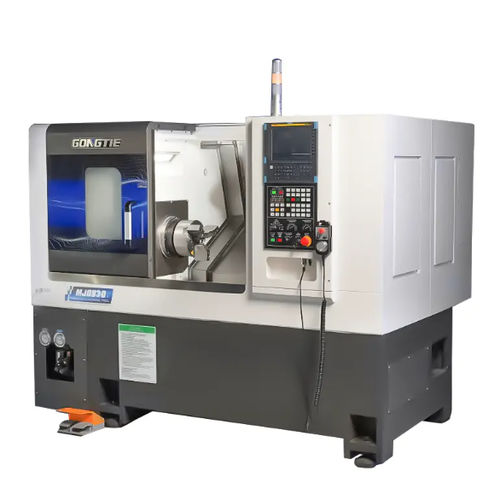

Токарный станок ЧПУ MJ0830

горизонтальный2 осинаклонная станина

MJ0830 — это токарный станок с ЧПУ на наклонной станине, оснащённый 12-позиционной сервотурелью и шпинделем прямого привода мощностью 15 кВт (нос A2-6). Машина разработана для высокой жёсткости, низкой вибрации и точной обработки; поддерживает автоматизацию и вспомогательные модули для выполнения двухэтапной обработки на одном станке.

Ключевые особенности

• Шпиндель прямого привода высокой мощности с постоянным крутящим моментом и низкой вибрацией.
• Быстрый отклик при пуске/остановке и изменении частоты вращения для стабильной резки.
• Индивидуальная 12‑позиционная сервотурель высокой жёсткости для быстрого индексирования и тяжёлой обработки.
• Жёсткий коробчатый кареточный узел; при необходимости возможна линейная направляющая.
• Гидравлический суппорт в стандартной комплектации; программируемый гидравлический суппорт или противошпиндель доступны опционально.
• Предусмотрена интеграция в системы автоматизации: загрузчики прутка, роботы, портальные/гантри системы, устройства для приёма деталей.

Основные узлы и характеристики

• Станина: интегрированное наклонное ложе из чугуна HT300 — высокая жёсткость, стабильная опора и эффективная эвакуация стружки.
• Система ЧПУ: Syntec 22TA стандартно; опции FANUC или SIEMENS по запросу.
• Шпиндель: встроенный моторный синхронный шпиндель с подшипниками NSK/NTN P4, масляное охлаждение, постоянный крутящий момент.
• Патрон: 8" гидравлический полый патрон, 3 кулачка, макс. захват Ø210 мм, закалённая и шлифованная контактная поверхность, прямая смазка.
• Турель: 12-позиционная сервотурель, высота центра 100 мм (конфигурируемо), поддержка приводных инструментов.
• Центр (суппорт): гидравлический суппорт (MT4), ход шпинделя до 100 мм; программируемая опция доступна.
• Направляющие и шарико-винтовые пары: PMI 35 мм роликовые направляющие и PMI 3210 (X/Z) C3 шарико-винтовые пары с масляной смазкой для быстрого перемещения и долговечности.
• Охлаждение и очистка: насос 2V-30, большой бак и система фильтрации.
• Электрика и гидравлика: комплектные элементы Schneider, гидравлическая станция Seven Ocean (40 л) и циркуляционная система смазки Ishan в комплекте.

Опции / принадлежности

• Контроллеры SIEMENS 828D или FANUC 0i TF.
• Противошпиндель (для двухэтапной обработки), программируемый гидравлический суппорт.
• Live-tool (приводные инструменты), индексируемый патрон/C‑ось.
• Автоматизация: загрузчик прутка, рука-робот, портальные/гантри системы, роботизированная загрузка/выгрузка.
• Оборудование: ловитель деталей, конвейер стружки, выключатель блокировки двери, сепаратор масляного тумана, система высокого давления охлаждения, автоматическая система измерения, система измерения инструментов.
• Автоматическая дверь, выключатель блокировки двери, ножной переключатель и другие периферийные устройства.

Применения

• Точечная токарная обработка валов, прецизионных компонентов и средних по размеру деталей для автомобильной, машиностроительной, электронной, авиационно-космической и других отраслей, требующих высокой точности.

Характеристики / технические данные

• Модель: MJ0830
• Макс. диаметр над станиной (mm): 650
• Макс. диаметр обработки (mm): 320
• Макс. длина обработки (mm): 300
• Ход по X (mm): 185
• Ход по Z (mm): 351
• Ход суппорта (mm): 270
• Ход втулки суппорта (mm): 100
• Размер носа шпинделя: A2-6
• Размер гидравлического патрона (inch): 8
• Диаметр отверстия шпинделя (mm): 66
• Макс. проходная способность прутка (внутр./внеш.) (mm): 54 / 40
• Мощность шпинделя (kW): 15
• Макс. скорость шпинделя (r/min): 0 - 4500
• Номинальный/макс. крутящий момент шпинделя (N·m): 95.5 / 270
• Быстрый ход X/Z (G0) (m/min): 20
• Количество держателей инструмента (шт): 4 (стандарт)
• Размер хвостовика инструмента (mm): 25
• ID держателя расточного инструмента (mm): φ40
• Опциональная центр. высота турели (mm): 100 (задняя сторона)
• Количество инструментов (шт): 8 (в зависимости от конфигурации)
• Повторяемость X/Z (mm): 0.003
• Ёмкость гидробака (L): 40
• Суммарная мощность машины (kW): 23
• Габариты (L x W x H) (mm): 1985 x 1668 x 1988
• Масса машины (kg): 3280
• Гарантия (месяцы): 18
