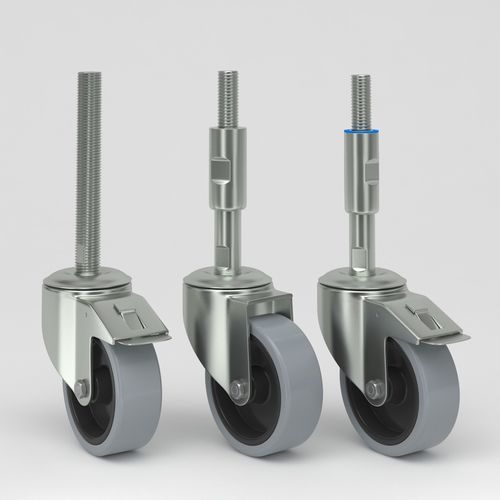

Поворотный ролик RND-3G-HSC-Mxx-Lxxx series

с резьбовым стержнемэластичныйне оставляющий следов

Обзор
Регулируемое колесо (heberolle) в гигиеничном исполнении с серой немаркой эластичной шиной, разработанное для отраслей, где критичны чистота, мобильность и стабильность (пищевое производство, фармацевтика, биотехнологии). Гигиеничный дизайн минимизирует щели и открытые элементы, снижая накопление грязи и бактерий. Изготовлено из нержавеющей стали и коррозионно‑стойких материалов, стойких к частым мойкам и агрессивным моющим средствам.

Ключевые характеристики

• Серая немаркая эластичная шина: защищает полы, не оставляет следов; обеспечивает демпфирование ударов и снижение шума.
• Гигиеничный дизайн: гладкие поверхности и герметичная конструкция для легкой мойки и снижения риска контаминации.
• Корпус из нержавеющей стали: вилка/кронштейны EN 1.4301 / AISI 304 для коррозионной стойкости.
• Несколько вариантов подшипников: поворотная головка со стальным двухрядным шарикоподшипником; ступица с гайкой; опции — роликовый подшипник из стали или прецизионный шарикоподшипник из нержавеющей стали (уплотнённый).
• Варианты крепления: шпиндель с полной резьбой, шпиндель с защитной гильзой, варианты со стальным кронштейном.
• Интегрированный механизм выравнивания и опции полного тормоза для стабильного позиционирования оборудования.

Гигиеническое регулируемое колесо – высотно регулируемая поворотная опора
Вилка из нержавеющей стали; поворотная головка с двойным шариковым подшипником; ось колеса с гайкой; посадка шпинделя; сердечник колеса из полиамида, протектор из полиуретана; скользящий подшипник из нержавеющей стали. Также поставляется с роликовым подшипником (нержавеющая сталь) или прецизионным шарикоподшипником (нержавеющая сталь), уплотнённым.

Поворотное регулируемое колесо с полным тормозом — с шпинделем полной резьбы
Вилка/кронштейн: 3 мм стальной лист EN 1.4301 / AISI 304; поворотная головка с двойным шариковым подшипником; ось с скользящим подшипником; посадка для шпинделя полной резьбы.

Техническая таблица — GN080-Q-RND-3G-HSC-Mxx-Lxxx / GN100-Q-RND-3G-HSC-Mxx-Lxxx / GN125-Q-RND-3G-HSC-Mxx-Lxxx
Диаметр колеса D | 80 mm | 100 mm | 125 mm
Ширина протектора B | 35 mm | 36 mm | 36 mm
Смещение O | 38 mm | 38 mm | 41 mm
Радиус поворота | 74 mm | 84 mm | 95 mm
Интерференция поворота | 222 mm | 238 mm | 268 mm
Общая высота H | 103 mm | 126 mm | 154 mm
Вес | 0.68 kg | 0.76 kg | 0.94 kg
Грузоподъёмность | 150 kg | 150 kg | 150 kg
Статическая грузоподъёмность | 300 kg | 300 kg | 300 kg

Варианты монтажа шпинделя полной резьбы
Монтаж шпинделя полной резьбы A2-70 HSC: Mxx = M16, M20, M24, M30, M36, M42, M48
Длины шпинделя A2-70 Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
Материал: нержавеющая сталь EN 1.4301 / AISI 304.

Регулируемое колесо с нержавеющим кронштейном — с шпинделем полной резьбы (GN080-RND-3G-HSC-Mxx-Lxxx / GN100-RND-3G-HSC-Mxx-Lxxx / GN125-RND-3G-HSC-Mxx-Lxxx)
Техническая таблица:
Диаметр колеса D | 80 mm | 100 mm | 125 mm
Ширина протектора B | 35 mm | 36 mm | 36 mm
Смещение O | 38 mm | 38 mm | 41 mm
Радиус поворота | 74 mm | 84 mm | 95 mm
Интерференция поворота | 156 mm | 176 mm | 207 mm
Общая высота H | 103 mm | 126 mm | 154 mm
Вес | 0.63 kg | 0.69 kg | 0.84 kg
Грузоподъёмность | 150 kg | 150 kg | 150 kg
Статическая грузоподъёмность | 300 kg | 300 kg | 300 kg

Шпиндель с защитной гильзой — варианты монтажа (семейства LC / LC-HSC)
Шпиндель с защитной гильзой A2-70 LC-HSC: резьбы M16, M20, M24, M30, M36, M42, M48
Длины гильзы A2-70: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm
Материал: нержавеющая сталь EN 1.4301 / AISI 304.

Регулируемое колесо с полным тормозом — с шпинделем и защитной гильзой
Резьба закрыта гигиенической гильзой, которая также выполняет функцию контргайки; опциональная гигиеническая крышка сверху; защита от оголённой резьбы; оптимизированная конструкция для лёгкой очистки. Вилка/кронштейн из 3 мм EN 1.4301 / AISI 304 нержавеющей стали; поворотная головка с двойным шариковым подшипником; ось колеса со скользящим подшипником; шпиндель с защитной гильзой.

Преимущества в гигиенических применениях

• Улучшенная чистота: гладкие поверхности и герметичная конструкция упрощают очистку и снижают риск контаминации.
• Немаркая мобильность: серая эластичная шина защищает пол и обеспечивает тихое, плавное движение.
• Стабильность и безопасность: интегрированный механизм выравнивания предотвращает нежелательное смещение во время эксплуатации.
• Долговечность и соответствие: конструкция из нержавеющей стали и гигиеничный дизайн соответствуют промышленным требованиям по гигиене.

Технические характеристики

• Твердость протектора: Shore A 65.
• Температурный диапазон: -30 °C до +80 °C.
• Стандарт: EN 12532.
• Материалы: вилка/кронштейн нержавеющая сталь EN 1.4301 / AISI 304; сердечник колеса полиамид; протектор полиуретан (серая немаркая эластичная шина).
• Опции подшипников: поворотная головка с двойным шариковым подшипником; роликовый подшипник из нержавеющей стали или прецизионный шариковый подшипник из нержавеющей стали (уплотнённый); опции осевого подшипника.
• Варианты крепления: шпиндель полной резьбы (различные размеры M и длины), шпиндель с защитной гильзой (различные длины), варианты со стальным кронштейном.
• Доступные диаметры колес: 80 mm, 100 mm, 125 mm (технические значения зависят от варианта).
