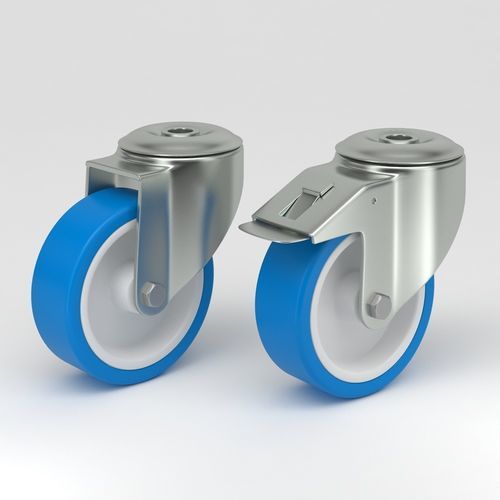

Поворотный ролик Q-RND-3B series

с пластинойдля тележкидля медицинского оборудования

Обзор Поворотный ролик гигиеничного исполнения с синим полиуретановым протектором, предназначенный для отраслей, где чистота и эффективность имеют первостепенное значение. Широко используемый в пищевой промышленности, фармацевтике и здравоохранении, этот ролик отличается долговечностью, возможностью поворота на 360°, коррозионной стойкостью и хорошей грузоподъемностью, при этом сводя к минимуму повреждения пола и накопление грязи. Конструкция и материалы

• Вилка/кронштейн: нержавеющая сталь (EN 1.4301 / AISI 304), 3-миллиметровая пластина в вариантах с кронштейном.
• Поворотная головка: поворотная головка с двойным шарикоподшипником.
• Сердечник колеса: полиамид.
• Протектор: синий полиуретан, твердость по Шору D 48.
• Ось: ось колеса с гайкой / варианты с подшипником скольжения.
• Подшипники: подшипник скольжения из нержавеющей стали; по желанию поставляется с роликовым подшипником из нержавеющей стали или прецизионным герметичным шариковым подшипником из нержавеющей стали.
• Варианты крепления: крепление с центральным отверстием (13 мм) или с одним болтовым отверстием (13 мм) в зависимости от модели.

Основные характеристики / преимущества

• Гигиеничная конструкция снижает накопление грязи и облегчает очистку.
• Синий полиуретановый протектор: плавное и бесшумное движение; устойчив к воздействию химикатов, влаги и износу; не оставляет следов.
• Компоненты из нержавеющей стали обеспечивают коррозионную стойкость и длительный срок службы.
• Поворот на 360° для превосходной маневренности в ограниченном пространстве.
• Соответствует применимым гигиеническим и отраслевым стандартам (указан стандарт EN 12532).

Области применения

• Оборудование для пищевой промышленности
• Фармацевтическое оборудование
• Медицинские тележки и каталки
• Оборудование для лабораторий и чистых помещений

Варианты — Гигиенические поворотные ролики с полной блокировкой (модели TU080-Q-RND-3B, TU100-Q-RND-3B, TU125-Q-RND-3B, TU160-Q-RND-3B, TU200-Q-RND-3B) Модель TU080-Q-RND-3B — Диаметр колеса: 80 мм; Ширина протектора: 30 мм; Твёрдость протектора: 48 по Шору D; Центральное отверстие: 13 мм; Вылет: 38 мм; Размах поворота: 222 мм; Общая высота: 103 мм; Диапазон температур: -20 / +70 °C; Стандарт: EN12532; Вес: 0,6376 кг; Грузоподъёмность: 200 кг; Грузоподъёмность (статическая): 400 кг. Модель TU100-Q-RND-3B — Диаметр колеса: 100 мм; Ширина протектора: 36 мм; Твёрдость протектора: по Шору D 48; Центральное отверстие: 13 мм; Вылет: 38 мм; Размах поворота: 238 мм; Общая высота: 126 мм; Диапазон температур: от -20 до +70 °C; Стандарт: EN12532; Вес: 0,7746 кг; Грузоподъёмность: 150 кг; Грузоподъёмность (статическая): 300 кг. Модель TU125-Q-RND-3B — Диаметр колеса: 125 мм; Ширина протектора: 37 мм; Твёрдость протектора: по Шору D 48; Центральное отверстие: 13 мм; Вылет: 41 мм; Размах поворота: 268 мм; Общая высота: 154 мм; Диапазон температур: -20 / +70 °C; Стандарт: EN12532; Вес: 0,9156 кг; Грузоподъёмность: 200 кг; Грузоподъёмность (статическая): 400 кг. Модель TU160-Q-RND-3B — Диаметр колеса: 160 мм; Ширина протектора: 45 мм; Твёрдость протектора: по Шору D 48; Центральное отверстие: 13 мм; Вылет: 53 мм; Вылет поворотного механизма: 334 мм; Общая высота: 190 мм; Диапазон температур: -20 / +70 °C; Стандарт: EN12532; Вес: 1,5338 кг; Грузоподъёмность: 400 кг; Грузоподъёмность (статическая): 800 кг. Модель TU200-Q-RND-3B — Диаметр колеса: 200 мм; Ширина протектора: 50 мм; Твёрдость протектора: 48 по шкале Шор D; Центральное отверстие: 13 мм; Вылет: 53 мм; Вылет поворотного механизма: 370 мм; Общая высота: 235 мм; Диапазон температур: -20 / +70 °C; Стандарт: EN12532; Вес: 1,8988 кг; Грузоподъёмность: 400 кг; Грузоподъёмность (статическая): 800 кг. Варианты — Гигиенический поворотный ролик с кронштейном из нержавеющей стали с одним отверстием для болта (модели TU080-RND-3B, TU100-RND-3B, TU125-RND-3B, TU160-RND-3B, TU200-RND-3B) Модель TU080-RND-3B — Диаметр колеса: 80 мм; Ширина протектора: 30 мм; Твёрдость: по Шору D 48; Центральное отверстие/отверстие для одного болта: 13 мм; Вылет: 38 мм; Радиус поворота: 78 мм; Зазор при повороте: 156 мм; Общая высота: 103 мм; Диапазон температур: -20 / +70 °C; Стандарт: EN12532; Вес: 0,5856 кг; Грузоподъёмность: 200 кг; Грузоподъёмность (статическая): 400 кг. Модель TU100-RND-3B — Диаметр колёса: 100 мм; Ширина протектора: 36 мм; Твёрдость: по Шору D 48; Центральное отверстие/отверстие для одного болта: 13 мм; Вылет: 38 мм; Радиус поворота: 88 мм; Вылет при повороте: 176 мм; Общая высота: 126 мм; Диапазон температур: -20 / +70 °C; Стандарт: EN12532; Вес: 0,7066 кг; Грузоподъёмность: 150 кг; Грузоподъёмность (статическая): 300 кг. Модель TU125-RND-3B — Диаметр колеса: 125 мм; Ширина протектора: 37 мм; Твёрдость: по Шору D 48; Центральное отверстие/отверстие для одного болта: 13 мм; Смещение: 41 мм; Радиус поворота: 103,5 мм; Вылет при повороте: 207 мм; Габаритная высота: 154 мм; Диапазон температур: от -20 до +70 °C; Стандарт: EN12532; Вес: 0,8096 кг; Грузоподъёмность: 200 кг; Грузоподъёмность (статическая): 400 кг. Модель TU160-RND-3B — Диаметр колеса: 160 мм; Ширина протектора: 45 мм; Твёрдость: по Шору D 48; Центральное отверстие/отверстие для одного болта: 13 мм; Вылет: 53 мм; Радиус поворота: 334 мм; Зазор при повороте: 190 мм; Габаритная высота: 190 мм; Диапазон температур: -20 / +70 °C; Стандарт: EN12532; Вес: 1,5338 кг; Грузоподъёмность: 400 кг; Грузоподъёмность (статическая): 800 кг. Модель TU200-RND-3B — Диаметр колеса: 200 мм; Ширина протектора: 50 мм; Твёрдость: по Шору D 48; Центральное отверстие/отверстие для одного болта: 13 мм; Смещение: 53 мм; Радиус поворота: 370 мм; Препятствие при повороте: 235 мм; Общая высота: 235 мм; Диапазон температур: -20 / +70 °C; Стандарт: EN12532; Вес: 1,8988 кг; Грузоподъёмность: 400 кг; Грузоподъёмность (статическая): 800 кг. Характеристики / технические данные

• Семейство / серия продукции: серия TU (примеры: TU080-Q-RND-3B, TU100-Q-RND-3B, TU125-Q-RND-3B, TU160-Q-RND-3B, TU200-Q-RND-3B и соответствующие версии RND).
• Материал протектора: полиуретан (синий), твердость по Шору D 48.
• Сердечник колеса: полиамид.
• Материал кронштейна: нержавеющая сталь EN 1.4301 / AISI 304 (кронштейн толщиной 3 мм на указанных вариантах).
• Диапазон температур: от -20 до +70 °C.
• Стандарт, на который ссылаются: EN 12532.
• Центральное отверстие / отверстие под один болт: 13 мм.
• Доступные варианты крепления: версия с полной фиксацией и версия с кронштейном из нержавеющей стали с одним отверстием для болта; подшипники: подшипники скольжения, роликовые (из нержавеющей стали) или прецизионные герметичные шарикоподшипники (из нержавеющей стали).
• Грузоподъёмность (примеры в зависимости от диаметра колеса): 80 мм → 200 кг (400 кг в статическом режиме); 100 мм → 150 кг (300 кг в статическом режиме); 125 мм → 200 кг (400 кг в статическом состоянии); 160 мм → 400 кг (800 кг в статическом состоянии); 200 мм → 400 кг (800 кг в статическом состоянии).
