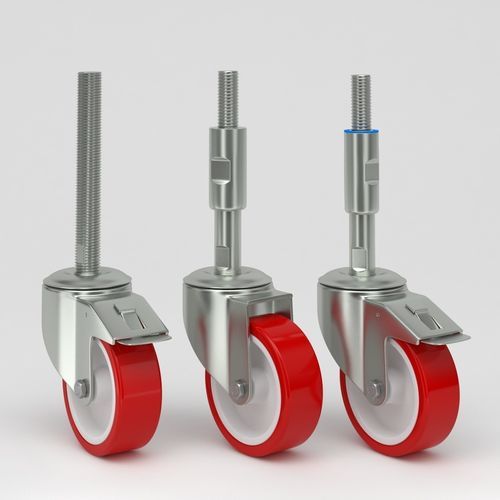

Поворотный ролик Q-RND-3R-HSC-Mxx-Lxxx series

для иммобилизации

Обзор
Нивелирующее колесо со шпинделем из нержавеющей стали и красным полиуретановым протектором, обеспечивающее мобильность, точную регулировку высоты и коррозионную стойкость для гигиеничных и промышленных сред (пищевое производство, фармация, упаковка, лаборатории). Интегрированный механизм нивелирования обеспечивает быструю и точную регулировку высоты для стабилизации оборудования и снижения вибраций.

Конструкция и материалы
Вилка и крепежные элементы из нержавеющей стали EN 1.4301 / AISI 304. Сердцевина колеса — полиамид. Протектор — красный полиуретан (Shore D 48). Варианты подшипников: нержавеющий скользящий подшипник; опционально — уплотнённый нержавеющий роликовый подшипник или уплотнённый прецизионный шариковый подшипник из нержавеющей стали.

Особенности

• Механизм регулировки высоты для быстрого и точного выравнивания.
• Шпиндель из нержавеющей стали для защиты от коррозии в влажной или химической среде.
• Красный полиуретановый протектор: износостойкий, не оставляет следов, низкое сопротивление качению, поглощение ударов и защита пола.
• Поворотная головка с двойными шариковыми подшипниками для плавного вращения.
• Доступна опция «полная блокировка».
• Опциональная гигиеническая защитная втулка для шпинделя (закрывает резьбу и выполняет функцию контргайки) и опциональная гигиеническая верхняя крышка для облегчения очистки.

Варианты монтажа и подшипников

• Монтаж с полным резьбовым шпинделем A2-70 HSC: резьбы M16, M20, M24, M30, M36, M42, M48. Длины L = 70, 100, 120, 150, 180, 200, 230, 280, 310 мм. Материал: нержавеющая сталь EN 1.4301 / AISI 304.
• Шпиндель с защитной втулкой A2-70 LC-HSC: резьбы M16–M48. Длины втулки = 135, 175, 215, 255, 295 мм. Материал: нержавеющая сталь EN 1.4301 / AISI 304.
• Варианты с нержавеющим кронштейном: вилка/кронштейн из листовой нержавеющей стали 3 мм EN 1.4301 / AISI 304.

Доступные варианты / Примеры кодов моделей
Примеры кодов, указывающих диаметр колеса и тип крепления: TU080-Q-RND-3R-HSC-Mxx-Lxxx, TU100-Q-RND-3R-HSC-Mxx-Lxxx, TU125-Q-RND-3R-HSC-Mxx-Lxxx и варианты LC-HSC или с кронштейном.

Технические таблицы (примерные значения по диаметру)
Диаметр колеса D / Ширина протектора B / Смещение O / Радиус поворота / Помеха поворота / Общая высота H / Вес / Динамическая нагрузка / Статическая нагрузка
80 мм / 30 мм / 38 мм / 74 мм / 222 мм / 103 мм / 0.64 кг / 150 кг / 300 кг
100 мм / 36 мм / 38 мм / 84 мм / 238 мм / 126 мм / 0.78 кг / 200 кг / 400 кг
125 мм / 37 мм / 41 мм / 95 мм / 268 мм / 154 мм / 0.92 кг / 200 кг / 400 кг

Вариант с нержавеющим кронштейном (примерные значения)
80 мм / 30 мм / 38 мм / 74 мм / 156 мм / 103 мм / 0.59 кг / 150 кг / 300 кг
100 мм / 36 мм / 38 мм / 84 мм / 176 мм / 126 мм / 0.71 кг / 200 кг / 400 кг
125 мм / 37 мм / 41 мм / 95 мм / 207 мм / 154 мм / 0.81 кг / 200 кг / 400 кг

Гигиенические особенности
Резьба шпинделя может быть закрыта гигиенической втулкой, которая также служит контргайкой. Конструкция оптимизирована для облегчённой очистки и снижения риска загрязнения. Опциональна гигиеническая крышка сверху.

Применения
Подходит для пищевой промышленности, фармацевтического производства, упаковочных линий и лабораторного оборудования, где требуются гигиена, коррозионная стойкость и стабильная подвижность.

Характеристики / Технические спецификации

• Семейство продукта: серия TU
• Материал вилки/крепления: нержавеющая сталь EN 1.4301 / AISI 304
• Материал сердцевины колеса: полиамид
• Материал протектора: полиуретан (красный), Shore D 48
• Диаметры колес: 80, 100, 125 мм
• Динамическая несущая способность: 150–200 кг (в зависимости от диаметра)
• Статическая несущая способность: 300–400 кг (в зависимости от диаметра)
• Диапазон рабочих температур: -20 °C до +75 °C
• Стандарт: EN 12532
