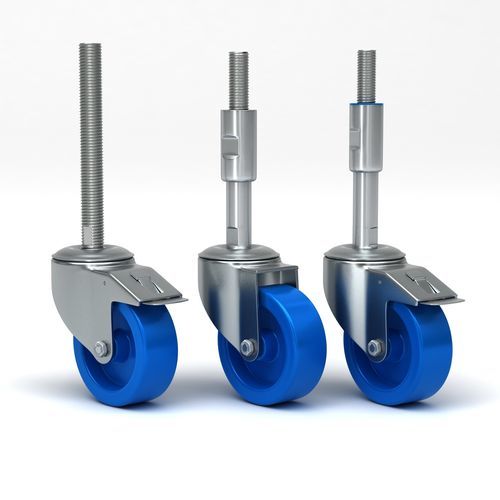

Поворотный ролик Q -RND-3B-HSC-Mxx-Lxxx series

с пластинойс резьбовым стержнемтрубчатый

Обзор
Нивелирующие поворотные колеса в гигиеничном исполнении с синим полиамидным колесом разработаны для чистых сред — переработки пищевой продукции, фармацевтики и медицины. Обеспечивают мобильность и регулировку высоты при минимизации риска контаминации; в конструкции учтены элементы, соответствующие гигиеническим требованиям (EHEDG, элементы, соответствующие ожиданиям FDA).

Конструкция и материалы
Вилки и кронштейны из нержавеющей стали EN 1.4301 / AISI 304 (опция 316). Сердечник колеса — полиамид; протектор — синий полиамид. Варианты подшипников: нержавеющий скольжущий вкладыш, нержавеющий роликовый подшипник или герметичный прецизионный шариковый подшипник из нержавеющей стали. Жесткость протектора Shore D 75. Температурный диапазон -40 / +80 °C. Стандарт EN 12532.

Ключевые характеристики

• Гигиеничная конструкция из нержавеющей стали для коррозионной стойкости и частой мойки.
• Синее полиамидное колесо: не оставляет следов, водоотталкивающее, снижает налипание частиц.
• Самоотводящийся, легко очищаемый дизайн и герметичные компоненты для ограничения бактериальных скоплений.
• Регулируемый нивелирующий механизм для устойчивой фиксации и снижения вибраций под чувствительным оборудованием.
• Различные конфигурации подшипников и шпинделей для подбора под нагрузку и условия эксплуатации.

Преимущества

• Повышение соответствия гигиеническим требованиям в чистых помещениях и санитарных зонах производства.
• Надёжная грузоподъёмность при сохранении маневренности в ограниченных или влажных условиях.
• Устойчивость к химикатам и воде, пригодна для частых санитарных обработок.

Варианты изделия и типы крепления
Примеры моделей: NY080-Q, NY100-Q, NY125-Q (серия NY). Типы крепления: монтаж на пластину/вилку, шпиндель с полной резьбой, шпиндель с защитной гильзой, версии с нержавеющей стальной скобой. Примеры обозначений: NY080-Q -RND-3B-HSC-Mxx-Lxxx ; NY100-Q -RND-3B-HSC-Mxx-Lxxx ; NY125-Q -RND-3B-HSC-Mxx-Lxxx.

Технические данные (пример по диаметру колеса)
Модели: NY080-Q | NY100-Q | NY125-Q
Диаметр колеса D: 80 мм | 100 мм | 125 мм
Ширина протектора B: 32 мм | 36 мм | 37 мм
Смещение O: 38 мм | 38 мм | 41 мм
Радиус поворота: 74 мм | 88 мм | 103,5 мм
Интерференция поворота: 223 мм | 238 мм | 268 мм
Общая высота H: 103 мм | 126 мм | 154 мм
Масса (пример): 0,72 кг | 0,84 кг | 0,87 кг
Грузоподъёмность (динамическая): 200 кг | 200 кг | 200 кг
Грузоподъёмность (статическая): 400 кг | 400 кг | 400 кг

Варианты монтажа шпинделя
Полная резьба шпинделя A2-70 HSC: M16, M20, M24, M30, M36, M42, M48. Длины Lxxx (пример): 70, 100, 120, 150, 180, 200, 230, 280, 310 мм. Шпиндель с защитной гильзой LC-HSC: те же резьбы; длины гильзы (пример): 135, 175, 215, 255, 295 мм. Материал: нержавеющая сталь EN 1.4301 / AISI 304.

Гигиенические технические данные
Жесткость протектора: Shore D 75. Температурный диапазон: -40 / +80 °C. Стандарт: EN 12532.

Применение
Предназначены для оборудования пищевой промышленности, фармацевтических и медицинских устройств, тележек для чистых помещений и других гигиеничных сред, требующих частой мойки и контроля риска контаминации.

Технические характеристики

• Материал колеса: полиамидный сердечник с синим полиамидным протектором (не оставляет следов, водостойкий).
• Форка/кронштейн: нержавеющая сталь EN 1.4301 / AISI 304 (опция 316).
• Подшипники: нержавеющее скольжующее; опции: роликовый подшипник из нержавеющей стали или герметичный прецизионный шариковый подшипник.
• Крепление: пластина/вилка, шпиндель с полной резьбой (M16–M48, длины 70–310 мм), шпиндель с защитной гильзой (M16–M48, длины 135–295 мм).
• Типичные обозначения моделей: NY080-Q, NY100-Q, NY125-Q.
• Диаметры колёс: 80, 100, 125 мм; ширины протектора: 32, 36, 37 мм.
• Типичная грузоподъёмность: 200 кг динамическая; 400 кг статическая (на одну указанную ролик).
• Соответствие: разработано в соответствии с EN 12532 и включает элементы гигиеничного дизайна для требований EHEDG/FDA.
