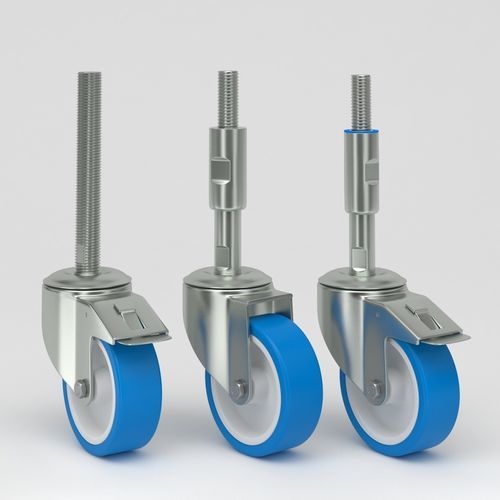

Поворотный ролик Q-RND-3B-HSC-Mxx-Lxxx series

с пластинойс резьбовым стержнемтрубчатый

Обзор продукта
Регулируемые поворотные колеса в гигиеническом исполнении для санитарных промышленных сред, таких как пищевая промышленность, фармацевтика и биотехнологии. Компоненты из нержавеющей стали снижают коррозию и уменьшают зоны скопления загрязнений. Сердечник колеса из полиамида, протектор из синего полиуретана — не оставляет следов, износостоек, водо- и химически-устойчив. Встроенный механизм выравнивания обеспечивает стабильное положение оборудования в стационарном состоянии.

Конструкция и материалы

• Вилка / кронштейны: нержавеющая сталь EN 1.4301 / AISI 304 (3 мм в ряде вариантов)
• Корпус колеса: полиамид
• Протектор: синий полиуретан (Shore D 48)
• Подшипники: нержавеющий роликовый подшипник или уплотнённый прецизионный шариковый подшипник из нержавеющей стали; опции — плоская втулка из нержавеющей стали и поворотная головка с двойным шариковым подшипником
• Шпиндели и крепления: нержавеющая сталь EN 1.4301 / AISI 304

Ключевые преимущества

• Синий полиуретановый протектор: не оставляет следов, износостойкий, устойчив к воде, химикатам и моющим средствам
• Гигиеничная конструкция из нержавеющей стали: гладкие, запечатанные поверхности облегчают очистку и дезинфекцию
• Встроенный механизм выравнивания: повышает стабильность и снижает вибрацию в статическом положении

Варианты и технические таблицы
Нивелирующая поворотная колесная опора с полным фиксатором (полностью резьбовой шпиндель)
Примеры моделей: TU080-Q-RND-3B-HSC-Mxx-Lxxx | TU100-Q-RND-3B-HSC-Mxx-Lxxx | TU125-Q-RND-3B-HSC-Mxx-Lxxx
Диаметр колеса D: 80 мм | 100 мм | 125 мм
Ширина протектора B: 30 мм | 36 мм | 37 мм
Смещение O: 38 мм | 38 мм | 41 мм
Радиус поворота: 74 мм | 84 мм | 95 мм
Интерференция поворота: 222 мм | 238 мм | 268 мм
Общая высота H: 103 мм | 126 мм | 154 мм
Масса: 0,64 кг | 0,78 кг | 0,92 кг
Грузоподъёмность (динамическая): 150 кг | 200 кг | 200 кг
Грузоподъёмность (статическая): 300 кг | 400 кг | 400 кг

Опции монтажа — полностью резьбовой шпиндель (A2-70 HSC)
Mxx = M16, M20, M24, M30, M36, M42, M48
Длины Lxxx = 70 мм, 100 мм, 120 мм, 150 мм, 180 мм, 200 мм, 230 мм, 280 мм, 310 мм
Материал: нержавеющая сталь EN 1.4301 / AISI 304.

Нивелирующая поворотная колесная опора со стальным кронштейном (полностью резьбовой шпиндель)
Примеры моделей: TU080-RND-3B-HSC-Mxx-Lxxx | TU100-RND-3B-HSC-Mxx-Lxxx | TU125-RND-3B-HSC-Mxx-Lxxx
Интерференция поворота: 156 мм | 176 мм | 207 мм
Общая высота и другие размеры см. выше; масса: 0,59 кг | 0,71 кг | 0,81 кг; грузоподъёмности: как выше.

Опции — шпиндель с защитной втулкой (LC-HSC)
Резьбы шпинделя LC-HSC: M16, M20, M24, M30, M36, M42, M48
Длины шпинделя: 135 мм, 175 мм, 215 мм, 255 мм, 295 мм
Материал: нержавеющая сталь EN 1.4301 / AISI 304.

Нивелирующая поворотная колесная опора с полным фиксатором (шпиндель + защитная втулка)
Примеры моделей: TU080-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU100-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU125-Q-RND-3B-LC-HSC-Mxx-Lxxx
Технические данные: см. таблицы выше для диаметров, ширин протектора, смещений, радиусов, высот, масс и грузоподъёмностей.

Дополнительные примечания

• Толщина вилки / монтажной пластины: 3 мм нержавеющая сталь (EN 1.4301 / AISI 304) для многих вариантов
• Варианты подшипников: поворотная головка с двойным шариковым подшипником; ось колеса с гайкой; ось с плоской втулкой или роликовым подшипником; имеется уплотнённый прецизионный шариковый подшипник
• Опционально: гигиеническая втулка или верхняя крышка для защиты резьбы и предотвращения оголённых резьб

Технические характеристики

• Наименование продукта: Нивелирующая колесная опора в гигиеническом исполнении с синей полиуретановой лентой
• Brand: NHK Machinery Parts
• Материалы: нержавеющая сталь EN 1.4301 / AISI 304; корпус колеса полиамид; протектор полиуретан (синий)
• Типы подшипников: поворотная головка с двойным шариковым подшипником; роликовый подшипник из нержавеющей стали; уплотнённый прецизионный шариковый подшипник из нержавеющей стали; варианты плоской втулки из нержавеющей стали
• Доступные диаметры: 80 мм, 100 мм, 125 мм
• Ширины протектора: 30 мм (80 мм), 36 мм (100 мм), 37 мм (125 мм)
• Общие высоты (H): 103 мм (80 мм), 126 мм (100 мм), 154 мм (125 мм)
• Масса единицы: обычно 0,59–0,92 кг в зависимости от крепления и диаметра
• Грузоподъёмность (динамическая): 150–200 кг в зависимости от диаметра/варианта
• Грузоподъёмность (статическая): 300–400 кг в зависимости от диаметра/варианта
• Жёсткость протектора: Shore D 48
• Температурный диапазон: -20 °C до +70 °C
• Стандарт: EN 12532
• Варианты монтажа: полностью резьбовой шпиндель (M16–M48; различные длины), шпиндель с защитной втулкой, монтаж на пластину/кронштейн
