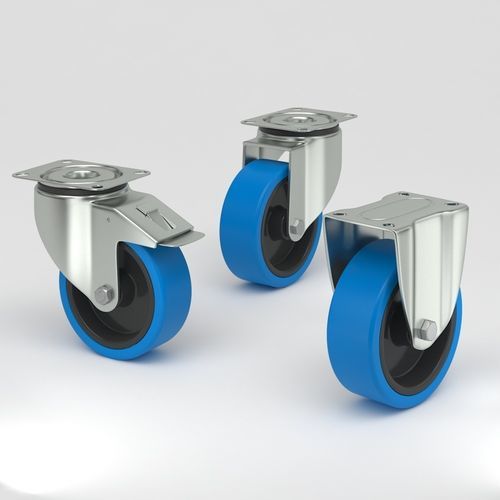

Поворотный ролик Q-B13- 3B series

неподвижныйс пластинойдля тележки

Обзор
Промышленные колесные опоры в гигиеническом исполнении, разработанные для долговечности и простоты очистки. Сердечник колеса из полиамида, протектор — синий немаркирующий эластичный. Вилки и кронштейны изготовлены из нержавеющей стали (EN 1.4301 / AISI 304). Подшипники доступны в виде роликовых (нерж.) или герметичных прецизионных шариковых (нерж.).

Ключевые характеристики

• Вилка и плата/кронштейн из нержавеющей стали (EN 1.4301 / AISI 304)
• Сердечник колеса: полиамид
• Протектор: синий немаркирующий эластичный (твердость Shore A 65)
• Поворотная головка: поворотная головка с двойными шарикоподшипниками или с герметичными подшипниками
• Ось колеса: скользящий подшипник или ось с гайкой в зависимости от варианта
• Варианты: поворотное колесо с полным фиксатором, поворотное колесо с нержавеющей пластиной, фиксированное колесо
• Диапазон температур: -30 / +80 °C
• Стандарт: EN 12532

Преимущества

• Немаркирующий эластичный протектор защищает и сохраняет поверхности пола
• Гигиенический дизайн с нержавеющими компонентами снижает риск контаминации и облегчает очистку
• Поглощение ударов и тихая работа на неровных поверхностях
• Устойчивость к коррозии, подходит для пищевой, фармацевтической и медицинской отраслей

Применение

• Переработка пищевых продуктов
• Фармацевтическое производство
• Медицинские учреждения
• Тележки, каретки и оборудование, требующее санитарной подвижности

Поворотное колесо с полным фиксатором — коды изделий
GN080-Q-B13-3B | GN100-Q-B13-3B | GN125-Q-B13-3B | GN160-Q-B13-3B | GN200-Q-B13-3B

Технические данные (поворотное колесо с полным фиксатором)
Диаметр колеса: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ширина протектора: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Твердость протектора: Shore A 65 (все размеры)
Размер пластины: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Центры отверстий пластины: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Отверстие в пластине: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Смещение (offset): 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Интерференция поворота: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Общая высота: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Температура: -30 / +80 °C (все размеры)
Стандарт: EN12532 (все размеры)
Вес: 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Грузоподъёмность (динамическая): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Грузоподъёмность (статическая): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Поворотное колесо с нержавеющей пластиной — коды изделий
GN080-B13-3B | GN100-B13-3B | GN125-B13-3B | GN160-B13-3B | GN200-B13-3B

Технические данные (поворотное колесо с нерж. пластиной)
Диаметр колеса: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ширина протектора: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Твердость протектора: Shore A 65 (все размеры)
Размер пластины: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Центры отверстий пластины: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Отверстие в пластине: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Радиус поворота: 74 mm | 84 mm | 95 mm | 133 mm | 153 mm
Интерференция поворота: 148 mm | 168 mm | 190 mm | 266 mm | 306 mm
Общая высота: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Температура: -30 / +80 °C (все размеры)
Стандарт: EN12532 (все размеры)
Вес: 0,587 kg | 0,699 kg | 0,7878 kg | 2,1432 kg | 2,3162 kg
Грузоподъёмность (динамическая): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Грузоподъёмность (статическая): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Фиксированное промышленное колесо (полиамидный сердечник + эластичный протектор) — коды изделий
GN080-FIX-3B | GN100-FIX-3B | GN125-FIX-3B | GN160-FIX-3B | GN200-FIX-3B

Технические данные (фиксированное колесо)
Диаметр колеса: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ширина протектора: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Твердость протектора: Shore A 65 (все размеры)
Размер пластины: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Центры отверстий пластины: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Отверстие в пластине: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Общая высота: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Температура: -30 / +80 °C (все размеры)
Стандарт: EN12532 (все размеры)
Вес: 0,447 kg | 0,500 kg | 0,7638 kg | 1,7362 kg | 1,9462 kg
Грузоподъёмность (динамическая): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Грузоподъёмность (статическая): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Технические данные — кратко
Твердость протектора: Shore A 65
Диапазон температур: -30 / +80 °C
Соответствие стандартам: EN 12532
Материал: нержавеющая сталь EN 1.4301 / AISI 304 для вилки/кронштейна/пластины

Примечания
Доступные варианты включают поворотные колеса (с блокировкой и без), фиксированные колеса и различные варианты крепления (с монтажной пластиной). Подшипники: роликовые нерж. или герметичные прецизионные шариковые нерж. в зависимости от варианта.

caractéristiques / spécifications techniques

• Материал конструкции: нержавеющая сталь EN 1.4301 / AISI 304
• Сердечник колеса: полиамид
• Протектор: синий немаркирующий эластичный, Shore A 65
• Диапазон температур: -30 / +80 °C
• Стандарт: EN12532
• Доступные диаметры: 80 mm, 100 mm, 125 mm, 160 mm, 200 mm
• Динамическая грузоподъёмность по размеру: до 330 kg (в зависимости от модели)
• Статическая грузоподъёмность по размеру: до 660 kg (в зависимости от модели)
• Варианты крепления: монтажная пластина (разные размеры и расположение отверстий)
• Варианты подшипников: роликовый нерж. или герметичный прецизионный шариковый нерж.
