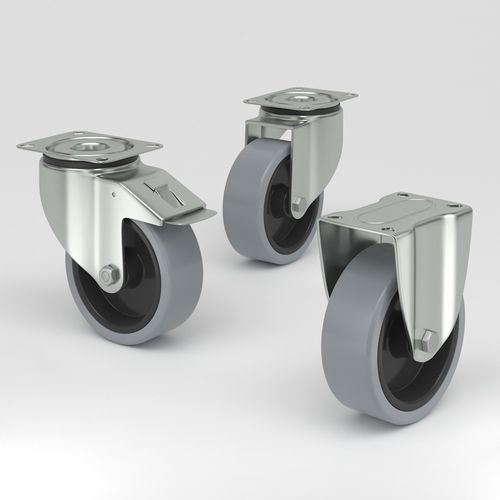

Поворотный ролик Q-B13- 3G series

неподвижныйс пластинойдля медицинского оборудования

Обзор
Вилка из нержавеющей стали, поворотная головка с двойными шарикоподшипниками, ось колеса с гайкой, ступица колеса из полиамида, протектор — серый немаркий эластичный. Стандартный вариант — скользящий нержавеющий подшипник, монтаж на плиту. Также доступны варианты с нержавеющим роликовым подшипником или запечатанным нержавеющим прецизионным шариковым подшипником. Корпус из коррозионностойкой нержавеющей стали и гладкие поверхности упрощают очистку.

Ключевые характеристики

• Серый немаркий эластичный протектор: предотвращает повреждение пола и не оставляет следов.
• Ступица колеса из полиамида для долговечности и гигиены.
• Вилка и кронштейны из нержавеющей стали EN 1.4301 / AISI 304.
• Поворотная голова с двойными шарикоподшипниками для плавного вращения.
• Ось колеса со скользящим подшипником; опции: роликовый подшипник (нерж.) или запечатанный прецизионный шариковый подшипник (нерж.).
• Доступные варианты: поворотное колесо (с общим тормозом), поворотное с нержавеющим креплением на плиту и фиксированное колесо.
• Плоский монтаж на плиту с унифицированными центрами отверстий и размерами пластин.

Преимущества для гигиеничных сред
Конструкция минимизирует риск загрязнения и облегчает очистку: гладкие нержавеющие элементы устойчивы к коррозии во влажных условиях, эластичный протектор гасит удары и снижает шум, а общая геометрия предотвращает образование щелей, где может накапливаться грязь или бактерии.

Маневренность и безопасность
Отличная маневренность и высокая тяга благодаря эластичному протектору. Поворотные и фиксирующие опции (включая общий тормоз) повышают устойчивость и эффективность рабочего процесса в производственных и чистых помещениях, таких как пищевое производство, фармацевтика и здравоохранение.

Опции и варианты

• Поворотное колесо с общим тормозом (монтаж на плиту).
• Поворотное колесо с нержавеющим плиточным креплением.
• Фиксированное колесо (монтаж на плиту).
• Подшипники: скользящий (стандарт), нержавеющий роликовый подшипник, запечатанный нержавеющий прецизионный шариковый подшипник.

Технические таблицы (значения по моделям)
Поворотное колесо с общим тормозом — GN080-Q-B13-3G / GN100-Q-B13-3G / GN125-Q-B13-3G / GN160-Q-B13-3G / GN200-Q-B13-3G
Технические данные / ︒C / mm / kg
Диаметр колеса / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
Ширина протектора / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
Твердость протектора / Shore A 65 (всe модели)
Размер плиты / 105 x 85 mm / 105 x 85 mm / 105 x 85 mm / 135 x 110 mm / 135 x 110 mm
Центры отверстий плиты / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
Отверстие в плите / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
Смещение (offset) / 34 mm / 34 mm / 32 mm / 53 mm / 53 mm
Интерференция поворота / 222 mm / 236 mm / 248 mm / 334 mm / 370 mm
Общая высота / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
Температурный диапазон / -30 / +80 ︒C (все модели)
Стандарт / EN12532 (все модели)
Вес / 0.607 kg / 0.739 kg / 0.8898 kg / 2.2512 kg / 2.5082 kg
Грузоподъёмность / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
Статическая нагрузка / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

Поворотное индустриальное колесо с плиточным креплением — GN080-B13-3G / GN100-B13-3G / GN125-B13-3G / GN160-B13-3G / GN200-B13-3G
Технические данные / ︒C / mm / kg
Диаметр колеса / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
Ширина протектора / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
Твердость протектора / Shore A 65 (все модели)
Размер плиты / 105 x 85 mm / 105 x 85 mm / 105 x 85 mm / 135 x 110 mm / 135 x 110 mm
Центры отверстий / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
Отверстие в плите / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
Смещение / 34 mm / 34 mm / 32 mm / 53 mm / 53 mm
Радиус поворота / 74 mm / 84 mm / 95 mm / 133 mm / 153 mm
Интерференция поворота / 148 mm / 168 mm / 190 mm / 266 mm / 306 mm
Общая высота / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
Температурный диапазон / -30 / +80 ︒C (все модели)
Стандарт / EN12532 (все модели)
Вес / 0.587 kg / 0.699 kg / 0.7878 kg / 2.1432 kg / 2.3162 kg
Грузоподъёмность / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
Статическая нагрузка / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

Фиксированное индустриальное колесо (плита) — GN080-FIX-3G / GN100-FIX-3G / GN125-FIX-3G / GN160-FIX-3G / GN200-FIX-3G
Технические данные / ︒C / mm / kg
Диаметр колеса / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
Ширина протектора / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
Твердость протектора / Shore A 65 (все модели)
Размер плиты / 103 x 85 mm / 103 x 85 mm / 103 x 85 mm / 137 x 111 mm / 137 x 111 mm
Центры отверстий / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
Отверстие в плите / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
Общая высота / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
Температурный диапазон / -30 / +80 ︒C (все модели)
Стандарт / EN12532 (все модели)
Вес / 0.447 kg / 0.500 kg / 0.7638 kg / 1.7362 kg / 1.9462 kg
Грузоподъёмность / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
Статическая нагрузка / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

Технические характеристики

• Твердость протектора: Shore A 65.
• Температурный диапазон: -30 / +80 °C.
• Норма: EN 12532.
• Материал: нержавеющая сталь EN 1.4301 / AISI 304 (вилки, плиты, крепления).
