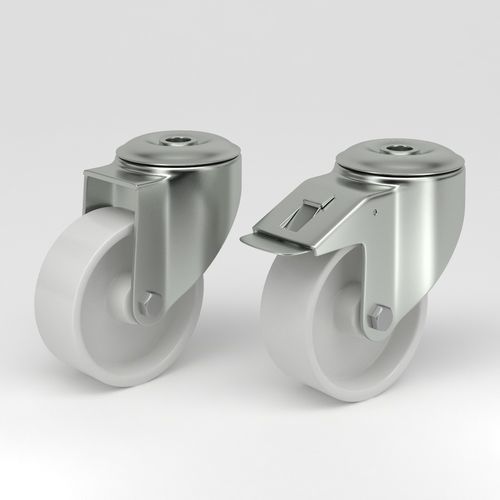

Поворотный ролик Q-RND-3W series

для медицинского оборудованияне оставляющий следовсильные нагрузки

Обзор
Поворотные ролики в гигиеничном исполнении с белым полиамидным колесом разработаны для отраслей с повышенными требованиями к гигиене — пищевой, фармацевтической и медицинской. Они обеспечивают плавную мобильность, простоту мойки и устойчивость к коррозии в условиях, требующих частой санитарной обработки и нормативного соответствия.

Конструкция и материалы
Вилка/кронштейн из нержавеющей стали EN 1.4301 / AISI 304 (3 мм в указанных исполнениях). Поворотная головка с двойным шариковым подшипником; ось колеса с гайкой; ступица колеса из белого полиамида (непористая). Стандартный подшипник: скользящий; опции: роликовый подшипник из нержавеющей стали или уплотнённый прецизионный шариковый подшипник из нержавеющей стали.

Гигиеничный дизайн для максимальной чистки
Запечатанный нержавеющий корпус и гладкие заподлицо поверхности минимизируют ниши для накопления загрязнений и рост бактерий, упрощая промывку и дезинфекцию. Белая полиамидная протекторная поверхность устойчива к влаге, химикатам и мойке под высоким давлением и не оставляет следов на полу.

Долговечность и эксплуатационные характеристики
Полиамидное колесо обеспечивает высокую динамическую и статическую грузоподъёмность, хорошую ударопрочность и долгий срок службы в условиях повышенной влажности или химического воздействия. Подходит для чистых помещений, производственных линий и оборудования, где критична гигиена.

Ключевые преимущества

• Гладкие, запечатанные поверхности для быстрой очистки и дезинфекции.
• Высокая грузоподъёмность и ударопрочность для промышленного применения.
• Не окрашивающее белое полиамидное колесо предотвращает повреждение пола.
• Компоненты из нержавеющей стали обеспечивают коррозионную стойкость.
• Соответствие, в зависимости от исполнения требованиям EHEDG и FDA для гигиенически критичных применений.

Гигиеничная поворотная опора с общей тормозной фиксацией (вилка 3 мм EN 1.4301 / AISI 304, монтаж по центральному отверстию)
Модели: NY080-Q-RND-3W, NY100-Q-RND-3W, NY125-Q-RND-3W, NY160-Q-RND-3W, NY200-Q-RND-3W
Диаметр колеса:
NY080-Q-RND-3W: 80 мм
NY100-Q-RND-3W: 100 мм
NY125-Q-RND-3W: 125 мм
NY160-Q-RND-3W: 150 мм
NY200-Q-RND-3W: 200 мм
Ширина протектора:
80 мм: 32 мм; 100 мм: 36 мм; 125 мм: 37 мм; 150 мм: 40 мм; 200 мм: 50 мм
Жёсткость протектора: Shore D 75 (все размеры)
Центральное отверстие: 13 мм (все размеры)
Смещение (Offset):
80 мм: 38 мм; 100 мм: 38 мм; 125 мм: 41 мм; 150 мм: 53 мм; 200 мм: 53 мм
Интерференция поворота:
80 мм: 223 мм; 100 мм: 238 мм; 125 мм: 268 мм; 150 мм: 334 мм; 200 мм: 370 мм
Общая высота:
80 мм: 103 мм; 100 мм: 126 мм; 125 мм: 154 мм; 150 мм: 190 мм; 200 мм: 235 мм
Диапазон температур: -40 / +80 °C (все размеры)
Стандарт: EN12532 (все размеры)
Масса:
80 мм: 0,72 кг; 100 мм: 0,836 кг; 125 мм: 0,8658 кг; 150 мм: 1,4338 кг; 200 мм: 1,7988 кг
Грузоподъёмность (динамическая):
80 / 100 / 125 мм: по 200 кг; 150 / 200 мм: по 400 кг
Грузоподъёмность (статическая):
80 / 100 / 125 мм: по 400 кг; 150 / 200 мм: по 800 кг

Гигиеничная поворотная опора с кронштейном из нержавеющей стали и одним монтажным отверстием (вилка 3 мм EN 1.4301 / AISI 304)
Модели: NY080-RND-3W, NY100-RND-3W, NY125-RND-3W, NY160-RND-3W, NY200-RND-3W
Диаметр колеса:
NY080-RND-3W: 80 мм
NY100-RND-3W: 100 мм
NY125-RND-3W: 125 мм
NY160-RND-3W: 150 мм
NY200-RND-3W: 200 мм
Ширина протектора:
80 мм: 32 мм; 100 мм: 36 мм; 125 мм: 37 мм; 150 мм: 40 мм; 200 мм: 50 мм
Жёсткость протектора: Shore D 75 (все размеры)
Центральное отверстие: 13 мм (все размеры)
Смещение (Offset):
80 мм: 38 мм; 100 мм: 38 мм; 125 мм: 41 мм; 150 мм: 53 мм; 200 мм: 53 мм
Радиус поворота (выбранный):
80 мм: 74 мм; 100 мм: 88 мм; 125 мм: 103,5 мм; 150 мм: 334 мм; 200 мм: 370 мм
Интерференция поворота:
80 мм: 148 мм; 100 мм: 176 мм; 125 мм: 207 мм; 150 мм: 190 мм; 200 мм: 235 мм
Общая высота:
80 мм: 103 мм; 100 мм: 126 мм; 125 мм: 154 мм; 150 мм: 190 мм; 200 мм: 235 мм
Диапазон температур: -40 / +80 °C (большинство размеров; для одной 125 мм варианта -30 / +80 °C)
Стандарт: EN12532 (все размеры)
Масса:
80 мм: 0,615 кг; 100 мм: 0,696 кг; 125 мм: 0,7598 кг; 150 мм: 1,4338 кг; 200 мм: 1,7988 кг
Грузоподъёмность (динамическая):
80 / 100 / 125 мм: по 200 кг; 150 / 200 мм: по 400 кг
Грузоподъёмность (статическая):
80 / 100 / 125 мм: по 400 кг; 150 / 200 мм: по 800 кг

Технические данные / спецификация

• Коммерческое наименование: Поворотная роликовая опора в гигиеничном исполнении с белым полиамидным колесом (серия NY).
• Материалы: вилка/кронштейн — нержавеющая сталь EN 1.4301 / AISI 304; ступица колеса — полиамид; подшипники: стандартный скользящий; опции: роликовый подшипник из нержавеющей стали или уплотнённый прецизионный шариковый подшипник из нержавеющей стали.
• Жёсткость протектора: Shore D 75.
• Доступные диаметры колес: 80, 100, 125, 150, 200 мм (в зависимости от модели).
• Ширины протектора: 32–50 мм в зависимости от диаметра.
• Центральное отверстие / отверстие для болта: 13 мм (стандарт для перечисленных моделей).
• Диапазон температур: обычно -40 °C до +80 °C (одна вариация -30 °C).
• Стандарт: EN12532.
• Грузоподъёмность: динамическая 200–400 кг; статическая 400–800 кг (в зависимости от модели).
• Особенности конструкции: запечатанный корпус из нержавеющей стали, заподлицо поверхности для мойки, не оставляющее следов покрытие; доступны опции общей фиксации и различных способов монтажа.
