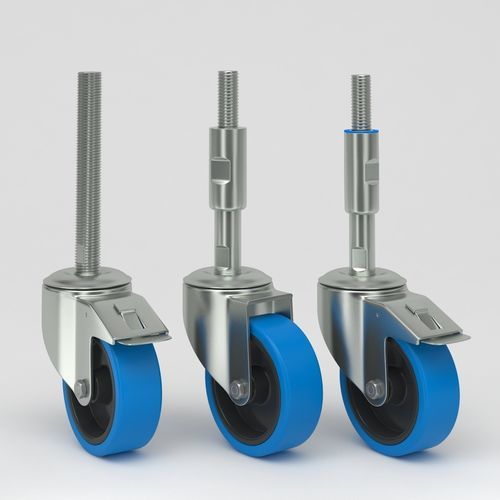

Поворотный ролик Q-RND-3B-HSC-Mxx-Lxxx series

с пластинойс резьбовым стержнемэластичный

Обзор
Нивелирующие поворотные ролики, спроектированные по гигиеническим требованиям для областей, таких как переработка пищевых продуктов, фармацевтика и чистые помещения. Корпус из нержавеющей стали и синяя немаркая эластичная шина обеспечивают защиту пола, простоту очистки и повышенную видимость. Встроенный механизм нивелировки позволяет регулировать высоту для устойчивой установки и снижения вибраций.

Основные характеристики

• Вилка и несущие элементы из нержавеющей стали (EN 1.4301 / AISI 304)
• Поворотная головка с двойным шариковым подшипником для плавного вращения
• Центр колеса из полиамида
• Протектор: синяя немаркая эластичная шина (полиуретан/эластомер) — Shore A 65
• Ось колеса: с гайкой или скользящим подшипником в зависимости от версии
• Варианты подшипников: роликовый подшипник из нержавеющей стали или герметичный прецизионный шариковый подшипник из нержавеющей стали
• Встроенный механизм нивелировки (регулируемая по высоте поворотная опора)

Варианты и типы изделий

• Нивелирующая поворотная роликовая опора с полной фиксацией (версии с полностью резьбовым шпинделем)
• Опора с полной фиксацией и шпинделем, защищённым гигиенической гильзой (гильза выполняет роль контргайки; опционально — верхняя гигиеническая крышка)
• Опора с нержавеющим кронштейном (монтаж на плиту)

Опции монтажа — полностью резьбовой шпиндель
Полностью резьбовой шпиндель A2-70 HSC: Mxx = M16, M20, M24, M30, M36, M42, M48. Длины Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm. Материал: нержавеющая сталь EN 1.4301 / AISI 304.

Опции монтажа — шпиндель с защитной гильзой
Шпиндель с защитной гильзой A2-70 (резьбы LC-HSC): M16, M20, M24, M30, M36, M42, M48. Длины гильз: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm. Материал: нержавеющая сталь EN 1.4301 / AISI 304.

Применение
Используются на линиях переработки пищевых продуктов, оборудовании для фармацевтического производства, в лабораториях и чистых помещениях, где важны гигиена, защита пола и простота очистки. Синий протектор повышает видимость и не оставляет следов на покрытии.

Гигиенические и эксплуатационные замечания

• Открытая резьба может закрываться гигиенической гильзой, выполняющей роль контргайки для безопасности
• Доступна опциональная гигиеническая верхняя крышка
• Конструкция минимизирует зоны скопления загрязнений и облегчает дезинфекцию

Технические данные (пример для GN080 / GN100 / GN125)
Модели: GN080-Q-RND-3B-HSC-Mxx-Lxxx | GN100-Q-RND-3B-HSC-Mxx-Lxxx | GN125-Q-RND-3B-HSC-Mxx-Lxxx. Единицы: °C / mm / kg. Диаметр колеса D: 80 mm | 100 mm | 125 mm. Ширина протектора B: 35 mm | 36 mm | 36 mm. Смещение O: 38 mm | 38 mm | 41 mm. Радиус поворота: 74 mm | 84 mm | 95 mm. Перекрытие поворота: 222 mm | 238 mm | 268 mm. Общая высота H: 103 mm | 126 mm | 154 mm. Вес: 0,68 kg | 0,76 kg | 0,94 kg. Грузоподъёмность (динамическая): 150 kg | 150 kg | 150 kg. Грузоподъёмность (статическая): 300 kg | 300 kg | 300 kg.

Технические данные — протектор и условия

• Жёсткость протектора: Shore A 65
• Диапазон температур эксплуатации: -30 °C до +80 °C
• Стандарт: EN 12532

Примечание
Доступно несколько вариантов монтажа и уплотнения (полностью резьбовой шпиндель, шпиндель с защитной гильзой, герметичная гильза). Выбирайте тип подшипника и способ крепления в зависимости от применения и требований к очистке.
