Поворотный ролик Q-B13- 3B series

неподвижныйс пластинойдля медицинского оборудования

Описание продукта
Вилка из нержавеющей стали EN 1.4301 / AISI 304, поворотная головка с двойными шарикоподшипниками, ось колеса с гайкой или скользящим подшипником, сердечник колеса из синего полиамида, варианты подшипников: нержавеющий скользящий подшипник или запечатанный прецизионный шариковый подшипник. Крепление на плиту. Доступны поворотные и фиксированные варианты, включая поворотные с полным тормозом и различные типы кронштейнов/плит.

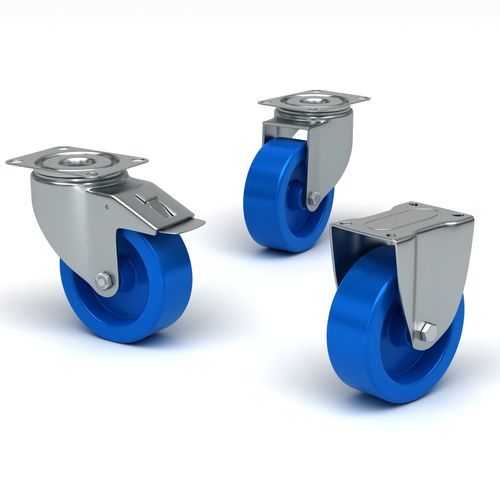

Ключевые варианты изделий

• Поворотная колесная опора с полным фиксатором и сердечником из полиамида (крепление на плиту)
• Поворотная опора с пластинчатым кронштейном из нержавеющей стали
• Фиксированная опора с сердечником из полиамида

Преимущества

• Коррозионно-стойкие материалы: компоненты из нержавеющей стали для эксплуатации во влажной и агрессивной среде
• Не оставляют следов: синие полиамидные колёса предотвращают повреждение и пометки на полу
• Высокая грузоподъёмность: варианты для динамической нагрузки 200 кг и 400 кг в зависимости от размера
• Лёгкая очистка: гигиеничная конструкция, пригодная для моечных режимов
• Соответствие гигиеническим требованиям: разработано с учётом рекомендаций EHEDG и FDA

Технические данные – Поворотная опора с полным фиксатором (модели NY080-Q-B13-3B, NY100-Q-B13-3B, NY125-Q-B13-3B, NY160-Q-B13-3B, NY200-Q-B13-3B)
Диаметр колеса: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Ширина контакта: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Жёсткость протектора: Shore D 75 (все размеры)
Размер плитки: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Межцентровые расстояния отверстий: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Отверстие в плите: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Смещение (offset): 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Интерференция поворота: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Общая высота: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Рабочая температура: -40 / +80 °C (все размеры)
Стандарт: EN 12532 (все размеры)
Вес: 0,719 kg | 0,701 kg | 0,8098 kg | 1,9488 kg | 2,3608 kg
Грузоподъёмность (динамическая): 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Грузоподъёмность (статическая): 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Технические данные – Поворотная опора с пластинчатым кронштейном из нержавеющей стали (модели NY080-B13-3B, NY100-B13-3B, NY125-B13-3B, NY160-B13-3B, NY200-B13-3B)
Диаметр колеса: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Ширина контакта: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Жёсткость: Shore D 75 (все размеры)
Размер плитки: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Межцентровые расстояния отверстий: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Отверстие в плите: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset / Радиус поворота / Интерференция (выбранные значения): Offset 34/34/32/53/53 mm; Радиус поворота 74/84/95/128/153 mm; Интерференция 148 / 168 / 190 / 256 / 306 mm
Общая высота: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Рабочая температура: -40 / +80 °C
Стандарт: EN 12532
Вес: 0,589 kg | 0,661 kg | 0,7078 kg | 1,8408 kg | 2,1688 kg
Грузоподъёмность (динамическая): 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Грузоподъёмность (статическая): 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Технические данные – Фиксированная опора (модели NY080-FIX-3B, NY100-FIX-3B, NY125-FIX-3B, NY160-FIX-3B, NY200-FIX-3B)
Диаметр колеса: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Ширина контакта: 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Жёсткость: Shore D 75 (все размеры)
Размер плитки: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Межцентровые расстояния отверстий: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Отверстие в плите: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Общая высота: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Рабочая температура: -40 / +80 °C
Стандарт: EN 12532
Вес: 0,3788 kg | 0,500 kg | 0,6838 kg | 1,4338 kg | 1,7988 kg
Грузоподъёмность (динамическая): 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Грузоподъёмность (статическая): 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Применение
Предназначены для пищевой переработки, фармацевтических производств, медицинских помещений и чистых комнат, где требуются строгие гигиенические условия, коррозионная стойкость и простота очистки.

Характеристики / технические спецификации

• Материал корпуса/пластины: нержавеющая сталь EN 1.4301 / AISI 304
• Материал колеса: полиамид (синий) — непористый, стойкий к химии, легко очищается
• Твердость протектора: Shore D 75
• Температурный диапазон: -40 °C до +80 °C
• Стандарт: EN 12532
• Варианты подшипников: роликовый подшипник из нержавеющей стали или запечатанный прецизионный шариковый подшипник из нержавеющей стали
• Способы крепления: монтаж на плиту и варианты с нержавеющим пластинчатым кронштейном
• Диапазон нагрузок: динамически обычно 200 kg до 400 kg на опору в зависимости от размера; статически до 800 kg для больших размеров
• Доступные формы: поворотные с полным фиксатором, поворотные с пластинчатым кронштейном, фиксированные опоры
