Поворотный ролик Q-RND-3G series

для медицинского оборудованиядля разгрузочно-погрузочных работэластичный

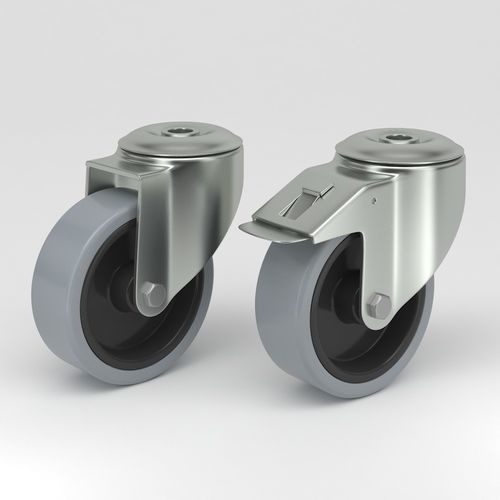

Поворотное колесо GN...-RND-3G в гигиеничном исполнении с серой немаркой эластичной шиной
Гигиеничные поворотные колеса с серой немаркой эластичной шиной предназначены для областей с повышенными требованиями к чистоте, защите пола и маневренности (пищевое производство, фармацевтика, биотехнологии, здравоохранение). Гладкие поверхности, вилка/кронштейн из нержавеющей стали и герметичные детали минимизируют риск контаминации и помогают соответствовать рекомендациям EHEDG и 3A.

Ключевые характеристики

• Вилка/кронштейн: нержавеющая сталь EN 1.4301 / AISI 304 (3 мм где указано)
• Поворотная головка с двойным шариковым подшипником
• Ступица колеса из полиамида
• Протектор: серая немаркая эластичная шина, твердость Shore A 65
• Ось колеса с гайкой/отверстием под болт или скольжением (в зависимости от версии)
• Варианты подшипников: герметичный прецизионный шарикоподшипник из нержавеющей стали или роликовый подшипник из нержавеющей стали
• Герметичные подшипники для минимального обслуживания; подходящи для частой мойки

Гигиеническое поворотное колесо с полным фиксатором (GN...-Q-RND-3G)
Колесо с полным фиксатором, вилка/кронштейн из листовой нержавеющей стали EN 1.4301 / AISI 304 3 мм, поворотная головка с двойным шариковым подшипником, ось с скользящим подшипником, крепление через центральное отверстие. Предназначено для условий частой мойки при защите пола (немаркая протекторная шина).

Таблица - с полным фиксатором (GN...-Q-RND-3G)
| GN080-Q-RND-3G | GN100-Q-RND-3G | GN125-Q-RND-3G | GN160-Q-RND-3G | GN200-Q-RND-3G
Технические данные | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Диаметр колеса | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ширина протектора | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Твердость протектора | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Центральное отверстие | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Смещение (offset) | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Интерференция поворота | 222 mm | 238 mm | 268 mm | 334 mm | 370 mm
Общая высота | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Температурный диапазон | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Стандарт | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Вес | 0.785 kg | 0.7629 kg | 0.9458 kg | 1.7362 kg | 1.9462 kg
Грузоподъёмность (динамич.) | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Грузоподъёмность (статич.) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Гигиеническое поворотное колесо с кронштейном из нержавеющей стали и одним отверстием (GN...-RND-3G)
Кронштейн из нержавеющей стали, поворотная головка с двойным шариковым подшипником, ось со скользящим подшипником, одно отверстие под болт (13 mm) для установки на один болт.

Таблица - один болт (GN...-RND-3G)
| GN080-RND-3G | GN100-RND-3G | GN125-RND-3G | GN160-RND-3G | GN200-RND-3G
Технические данные | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Диаметр колеса | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ширина протектора | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Твердость протектора | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Центральное отверстие | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Смещение | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Радиус поворота | 78 mm | 88 mm | 103.5 mm | 133 mm | 153 mm
Интерференция поворота | 156 mm | 176 mm | 207 mm | 266 mm | 306 mm
Общая высота | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Температурный диапазон | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Стандарт | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Вес | 0.725 kg | 0.6949 kg | 0.8398 kg | 1.7362 kg | 1.9462 kg
Грузоподъёмность (динамич.) | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Грузоподъёмность (статич.) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Преимущества и области применения

• Немаркие эластичные шины защищают чувствительные полы и снижают шум
• Низкое сопротивление качению при высокой грузоподъёмности обеспечивает плавное перемещение оборудования и тележек
• Коррозионно-стойкая конструкция из нержавеющей стали выдерживает агрессивную очистку и влажность
• Герметичные варианты подшипников уменьшают обслуживание и простой
• Идеальны для пищевых линий, фармацевтических лабораторий, чистых помещений и других гигиеничных сред

Технические характеристики

• Семейство продукта: GN...-RND-3G / GN...-Q-RND-3G
• Материал вилки/кронштейна: Нержавеющая сталь EN 1.4301 / AISI 304
• Ступица колеса: Полиамид
• Протектор: Серая немаркая эластичная шина, Shore A 65
• Доступные диаметры: 80, 100, 125, 160, 200 mm
• Центральное отверстие / отверстие под болт: 13 mm (в зависимости от варианта)
• Температурный диапазон: -30 °C до +80 °C
• Стандарт: EN12532
• Варианты подшипников: скользящие подшипники из нержавеющей стали, роликовые подшипники, герметичные прецизионные шариковые подшипники из нержавеющей стали
• Вес и грузоподъёмности: см. таблицы по моделям
